Новосибирский государственный архитектурно – строительный университет

Кафедра

Теплогазоснабжения и вентиляции

Курсовая работа

«Отопление и вентиляция жилого здания»

Пояснительная записка

Выполнил:

Студент гр. 364

Тюменцев Е.Ю

Проверил:

Алферова Е.Л

Новосибирск 2013

Содержание пояснительной записки.

1. Введение

2. Исходные данные

3. Тепловой режим здания

   1. Расчётные параметры наружного воздуха

   2. Расчётные параметры внутреннего воздуха

   3. Теплотехнический расчёт наружных ограждающих конструкций

      1. Определение градусо-суток отопительного периода и условий эксплуатации ограждающих конструкций

      2. Стены

      3. Перекрытие чердачное

      4. Окна

      5. Двери

   4. Тепловой баланс помещений

      1. Потери теплоты через ограждающие конструкции

      2. Расход теплоты на нагревание инфильтрующегося воздуха

      3. Расчёт теплоты на нагревание вентиляционного воздуха

      4. Бытовые тепловыделения

      5. Определение расчётных теплопотерь помещений

4. Система отопления

   1. Выбор системы отопления и типа нагревательных приборов

   2. Тепловой расчёт нагревательных приборов

   3. Гидравлический расчёт нагревательных приборов

   4. Расчёт и подбор элеватора

   5. Подбор оборудования индивидуального теплового пункта (ИТП)

5. Система вентиляции

   1. Выбор систем

   2. Расчёт воздухообменов

   3. Расчёт системы вентиляции

6. Противопожарные требования к устройству систем отопления и вентиляции

7. Список литературы

8. Оглавление

Состав рабочих чертежей:

1. Общие данные

2. План подвала, план типового этажа

3. Система отопления

4. Принципиальная схема ИТП, экспликация оборудования ИТП

5. Узел прокладки вентиляционных каналов

1.Введение

В закрытых помещениях человек проводит до 80% времени. Поэтому для создания нормальных условий его жизнедеятельности необходимо поддерживать в этих помещениях строго определенный тепловой режим.

Тепловой режим в помещении, обеспечиваемый системой отопления, вентиляцией и кондиционирования воздуха, определяется в первую очередь теплотехническими и теплофизическими свойствами ограждающих конструкций. В связи с этим высокие требования предъявляются к выбору конструкции наружных ограждений, защищающих помещения от сложных климатических воздействий: резкого переохлаждения или перегрева, увлажнения, промерзания, паро - воздухопроницания.

В данном проекте необходимо изучить устройство и принципы расчета систем инженерного обеспечения зданий, ознакомиться с принципом действия и устройством основного технологического оборудования санитарно-технических систем. Кроме того нужно научиться увязывать системы теплоснабжения и вентиляции с архитектурно-планировочным и конструктивными решениями здания.

2.Исходные данные

Район застройки: г. Октябрьское (Ханты – Мансийский АО)

Объект строительства: трёхэтажный жилой дом с чердаком и подвальным помещением.

Характеристика наружных ограждений здания:

Стены:

-Штукатурка из цементно-песчаного раствора δ=0.03м ρ=1800 кг/м3 λ=0.58 Вт/(м*С°)

-утеплитель- плиты минераловатные ρ=90 кг/м3 λ=0.036 Вт/(м*С°)

-кирпичная кладка из кирпича глиняного обыкновенного δ=0.38м λ=0.56 Вт/(м*С°) ρ=1800 кг/м3

-штукатурка цементно-песчаным раствором δ=0.02м ρ =1800 кг/м3 λ=0.58 Вт/(м*С°)

Чердачное перекрытие

-стяжка цементно-песчаным раствором δ=0.04м ρ =1800 кг/м3 λ=0.58 Вт/(м*С°)

-утеплитель-пенополистирол ρ=40 кг/м3 λ=0.037 Вт/(м*С°)

-пароизоляция рубероид ρ=600 кг/м3 λ=0.17 Вт/(м*С°) δ=0.015м

-выравнивающий слой из цементно-песчаного раствора δ=0.01м ρ =1800 кг/м3 λ=0.58 Вт/(м*С°)

-железобетонная плита перекрытия без пустот δ=0.25м ρ=2500 кг/м3 λ=1.69 Вт/(м*С°)

Пол над неотапливаемым подвало:

-Линолеум поливинилхлоридный на тканевой подоснове ρ=1400 кг/м3 δ=0.002м λ=0.23 Вт/(м*С°)

-выравнивающий слой из цементно-песчаного раствора δ=0.02м ρ =1800 кг/м3 λ=0.58 Вт/(м*С°)

-утеплитель – маты из стеклянного штапельного волокна «URSA» ρ=15 кг/м3 λ=0.046 Вт/(м*С°)

-пароизоляция битумная мастика ρ=1400 кг/м3 δ=0.003м λ=0.27 Вт/(м*С°)

-железобетонная плита перекрытия без пустот δ=0.25м ρ=2500 кг/м3 λ=1.69 Вт/(м*С°)

 

3.Тепловой режим здания

3.1.Расчётные параметры наружного воздуха

По СНиП 23-01-99^*

1. Расчётная температура наружного воздуха t_н.в = -41⁰С

2. Продолжительность отопительного периода z_о.п = 261 суток

3. Средняя температура отопительного периода t_ср.о.п = -9 ⁰С

3.2.Расчётные параметры внутреннего воздуха

По СНиП 23-02-2003

Влажность внутреннего воздуха 55%

Влажностный режим нормальный

Условия эксплуатации ограждающих конструкций: Б.

Зона влажности – нормальная

По ГОСТ 30494-96

1. Угловая комната tв = 22°С

2. Жилая комната tв = 21 °С

3. Кухня tв = 18 °С

4. Ванная tв = 24 °С

5. Уборная tв = 18 °С

6. Лестничная клетка tв = 16 °С

7. Совмещенное помещение уборной и ванной tв = 26 °С

3.3.Теплотехнический расчёт наружных ограждающих конструкций

3.3.1. Определение градусо-суток отопительного периода и условий эксплуатации ограждающих конструкций

Определяем градусо-сутки отопительного периода

t_в – расчётная температура внутреннего воздуха; tв = 21°С,

z_оп – продолжительность отопительного периода; zоп = 263 суток

t_ср.оп – средняя температура наружного воздуха; tср.оп = -18,2°С

По СНиП 23-02-2003 УОЭК=Б при нормальном режиме помещений и нормальной зоне влажности.

3.3.2.Стены.

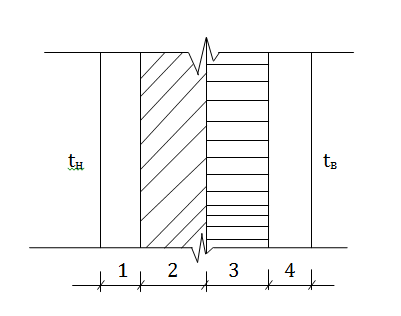

Наружняя стена состоит из следующих слоёв (от наружной поверхности к внутренней):

1. Штукатурка из цементно-песчаного раствора:

ρ = 1800 кг/м³,

λ₁ = 0,58 Вт/(м²×⁰С),

δ₁ = 0,03 м.

2. Утеплитель – плиты минераловатные:

ρ = 90 кг/м³,

λ₂ = 0,036 Вт/(м²×⁰С),

δ₂ - ?

3. Кирпичная кладка из кирпича глиняного обыкновенного:

ρ = 1800 кг/м³,

λ₃ = 0,036 Вт/(м²×⁰С),

δ₃ = 0,38 м.

4. Штукатурка из цементно-песчаного раствора:

ρ = 1800 кг/м³,

λ₄ = 0,58 Вт/(м²×⁰С),

δ₄ = 0,02 м.

Вт/м²×⁰С

Вт/м²×⁰С

R_тр.эк = a×ГСОП+b, где:

a = 0,00035

b = 1,4

R_тр.эк = a×ГСОП×b = 0,00035× +1,4 = 4,049 (м^{2 0}C) /Вт

=

м²×⁰С/Вт

Вт/м² °С

 = 0,03 +
