Разработка технологических маршрутов

изготовления деталей корпусов судов

и плавучих сооружений

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к лабораторному занятию по дисциплине

"Технология строительства судов и плавучих сооружений"

для студентов по направлению

6.051201 – "Судостроение и океанотехника"

всех форм обучения

Севастополь

2013

2

УДК 629

Методические указания к проведению практического занятия по дисциплине "Технология строительства судов и плавучих сооружений" для студентов специальности 6.051201 – "Судостроение и океанотехника" всех форм обучения на тему: Разработка технологических маршрутов изготовления деталей корпуса судов и сооружений/Сост. Г.В. Лекарев, В.В. Жибоедов, В.С. Мылымко, Т.И. Жибоедова - Севастополь: Изд-во СевНТУ, 2013. – 44 с.

Целью методических указаний является оказание помощи студентам при выполнении заданий на практических занятиях по классификации деталей корпуса судов и сооружений и разработке для них технологических маршрутов изготовления.

Методические указания рассмотрены и утверждены на заседании кафедры "Океанотехника и кораблестроения" (протокол № 3 от "20" сентября 2013 г.)

Допущено учебно-методическим центром и научно-методическим советом СевНТУ в качестве методических указаний.

Рецензент: к. т. н. доцент Владлен Сергеевич Игнатович

43

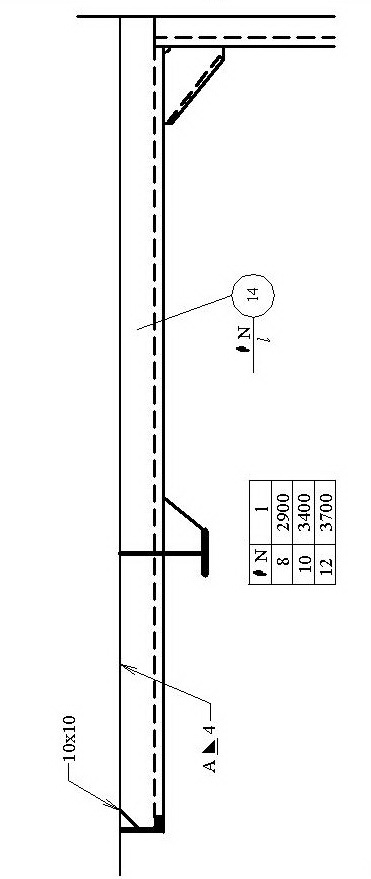

Рисунок Г.15 – Д 3 5.5 Полубимс: черт. 1282 – 1312 - 1, дет. 14, ВМСт3Сп, кол. – 1

42

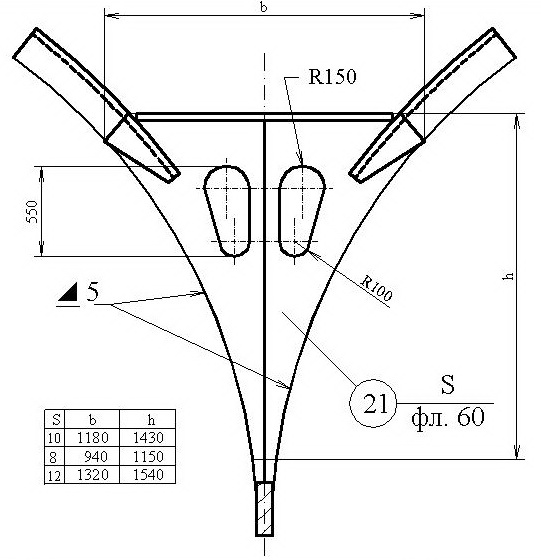

Рисунок Г.14 – Г3 4.7 Флор: черт. 733-114-004, дет. 21, ВМСт3сп, кол. – 1.

3

СОДЕРЖАНИЕ

Введение 4

1. Цель работы 5

2. Общие указания и рекомендации 5

2.1. Классификация деталей и способы изготовления 5

2.2. Типовая шифровка технологических операций 8

2.3. Типовые технологические маршруты 8

2.4. Составление маршрута изготовления корпусных деталей 9

3. Определение формы и размеров деталей 10

3.1. Разработка эскиза детали 10

3.2. Правила определения формы и размеров деталей 12

4. Порядок выполнения работы 13

Библиографический список 19

Приложение А. Типовые технологические операции изготовления деталей корпуса 20

Приложение Б. Пример оформления карты технологического процесса 26

Приложение В. Варианты заданий 27

Приложение Г. Чертежи заданий 29

4

Введение

Методические указания составлены по разделу курса "Основы технологии строительства судов и плавучих сооружений" и относятся непосредственно к следующим темам:

1. Разработка типовых технологических маршрутов изготовления деталей корпуса судна.

2. Выполнение работ по разработке конструктивных чертежей секций.

3. Выполнение эскизов деталей с определением их точной геометрии, назначением технологических припусков и технологии обработки деталей.

Перед выполнением практической работы необходимо ознакомится с общими указаниями и рекомендациями: классификацией деталей корпуса, типовой шифровкой технологических операций, произвести технологическую подготовку чертежа секции, определить и назначить технологический процесс изготовления детали. Согласно приведенным правилам оформления эскизов необходимо заэскизировать четыре основных типа корпусных деталей.

Сдача практической работы должна сопровождаться краткими и последовательными пояснениями на вопросы, задаваемые преподавателем по разделу технологии изготовления деталей корпуса.

Практическая работа рассчитана на 6 академических часов.

41

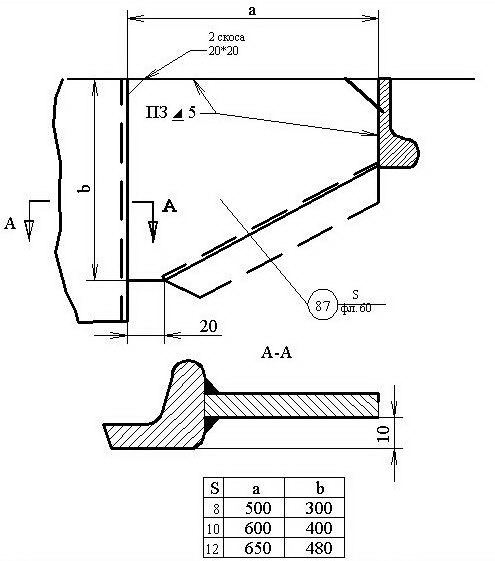

Рисунок Г.13 – В3 3.6 Кница: черт.581-121107, дет. 87, 09Г2, кол. – 7.
