5.3 Расчёт комплектации оборудования для проектируемого участка сети gpon
5.3.1 Определение количества блоков OLT
Расчет количества блоков OLT производится по формуле (5.2):
NOLT= (Кр х Nп)/ Nобщ, (5.2)
где: Nобщ – количество подключаемых квартир (абонентов);
Кр – коэффициент разветвления сплиттера (64).
Nп – количество оптических портов в блоке OLT, оно зависит от производителя. Например, у фирмы Элтекс имеются блоки OLT на 16 портов (малогабаритные) и блоки OLT на 64 порта, поэтому в практической работе следует использовать наиболее подходящий из этих блоков. Поскольку услуги на проектируемый участок сети подаются от двух узлов агрегации, то полученное в расчёте число блоков OLT необходимо удвоить.
5.3.2 Определение количества домовых оптических распределительных шкафов и емкости шкафов. Для проектируемой сети можно использовать антивандальные кроссовые пылевлагозащищенные кроссовые шкафы серии ШКОН-КПВ фирмы Связьстройдеталь (ССД). Их число вычисляется по формуле (5.3). Тип ОРШ определяется его максимальной емкостью, то есть максимальным количеством обслуживаемых портов. Используемый в доме типа тип ОРШ выбирается из ряда ОРШ, у которых число портов может быть равно: {64, 96, 128, 192, 320, 640}.
Nорш = Nд х О, (5.3)
где Nд - количество подключаемых домов, O - количество ОРШ в одном доме
5.3.3 Определение количества этажных оптических распределительных коробок и их емкости. Количество этажных оптических распределительных коробок (ОРК) вычисляется по формуле (5.4). Тип ОРК определяется его максимальной емкостью, то есть максимальным количеством обслуживаемых портов. Используемый в доме тип ОРК выбирается из ряда ОРК, у которых число портов может составлять: {4, 8, 12, 16}.
Nорк = Nд х Кп х Кэ / Морк (5.4)
где Nд - количество подключаемых домов; Кп - количество подъездов в доме (исходные данные);
Кэ - количество этажей в доме (исходные данные);
Морк - количество этажей, обслуживаемых одной ОРК.
5.3.4 Определение количества абонентских ONT, блоко бесперебойного питания, количества патч-кордов и абонентских розеток для подключения ONT
Количество абонентских ONT, количество патч-кордов/пигтейлов, а также абонентских розеток для подключения ONT определяется количеством пользователей (квартир), подключаемых к сети доступа. Длина используемых патч-кордов/пигтейлов определяется шириной подъездов в домах типа и обычно берется в несколько десятков метров (например, 20 м).
Результаты расчета проектируемого оборудования приведёны в таблице 5.1.
Таблица 5.1 – Комплектация проектируемого оборудования
№ |
Наименование |
Комплектация |
Всего |
1 |
GР0N-0LT |
рассчитывается по формуле 5.2 |
|
2 |
ONT-4FE-2FXS+Wi-Fi |
1 на абонента |
|
3 |
ОРА Оптическая розетка шкон-па-1 |
1 на абонента |
|
4 |
Блоки бесперебойного питания |
1 на ONT |
|
5 |
Сплиттеры 2x64 (или другие) |
Для разветвления сигнала на 64 ов |
|
6 |
ОРШ ШКОН-КПВ-192 (или другой) |
рассчитывается по формуле 5.3 |
|
7 |
ОРК ШКОН-ММ/1-16 (или другой) |
1 на 2 этажа (или на 1 этаж). |
|
8 |
Шнур ШОС-S7/3,0мм-SC/APC 25 м |
1 на абонента |
|
В квартире абонента планируется устанавливать оптические розетки ШКОН-ПА-1. Конструкция розеток предусматривает возможность выкладки запаса кабеля. Количество вводимых ОК в оптическую розетку 1.
В проектируемой сети для ввода кабеля от АТС в дом выбраны антивандальные пылевлагозащищенные кроссовые шкафы серии ШКОН-КПВ. Защищенное исполнение позволяет размещать их как в подъезде, так и в подвалах, технических этажах или на чердаках.
В проектируемой сети в качестве ОРК можно выбрать кросс ШКОН-ММ (ССД). ШКОН-ММ имеют металлический корпус, адаптеры в них устанавливаются на сменной планке.
Для подключение блоков ONT к оптическим розеткам планируется использовать шнуры оптические производства Связьстройдеталь ШОС-S7/3,0мм-SC/APC-SC/APC-25м. Они предназначены для использования в более жестких по сравнению с обычными шнурам условиях эксплуатации, подразумевающих повышенные раздавливающие нагрузки и изгибы малого радиуса. Изготавливаются специально для сетей FTTH.
Технические характеристики шнуров ШОС-S7/3,0мм-SC/APC-SC/APC: тип ОВ одномодовое G.657A, допускающее многократные изгибы с радиусом 15 мм; тип полировки UPC, APC; величина типичного вносимого затухания 0,15 дБ; Максимальное вносимое затухания 0,3 дБ.
5.3.5 Выбор типа оптических разъёмов для проектируемой сети PON
SC/UPC (Square / Standard) Connector/UltraPolishedConnector) – квадратный/стандартный коннектор синего цвета для одномодового волокна (или серого – для многомодового.)
SC/APC (Square / Standard) Connector/AnglePolishedConnector) – квадратный /стандартный коннектор зелёного цвета для одномодового волокна.
Кроме цвета, различаются они ферулой – керамическим (реже пластиковым) сердечником, который у UPC отполирован под углом 90° к продольной оси ферулы, а у APC – скошен под углом 8° от UPC. APC предназначен для того, чтобы уменьшить влияние отражённого сигнала на сигнал в волокне (рисунок 5.4). Коннекторы типа APC следует использовать в том случае, если в дереве PON планируется использование CATV, в противном случае можно использовать стандартные UPC коннекторы.
Рисунок 5.4 – Различие SC/UPC и SC/APC коннекторов
Под каждый вид коннекторов есть и свои адаптеры (UPC соответственно APC). Не следует забывать, что UPC и APC коннекторы между собой соединять нельзя! Их можно повредить (рисунок 5.5) и/или получить на этом соединении большое затухание (около 6дБ).
Рисунок 5.5 – Неправильное соединение двух типов коннекторов
Если уж очень надо использовать разные типы коннекторов, следует иметь некоторый запас патч-кордов, оконцованных с одной стороны коннекторами типа SC/APC, а с другой – SC/UPC.
Теперь следует определиться, нужны ли коннекторы. Теоретически – нет, коннекторы вносят дополнительные затухания в местах соединения, могут нечаянно вывалиться из разъёма адаптера или «забыться» туда вставиться. С этой точки зрения, сварка – надёжно! Затуханий меньше, дерево – прочнее. Но с другой стороны, если в дереве «заведётся» недобросовестный пользователь, который включит вместо своей ONU источник постоянного излучения (например, медиаконвертер) с длиной излучаемой волны 1310 нм, то данное дерево станет абсолютно неработоспособным, и придётся искать проблему, посегментно отключая ветви дерева на сплиттерах, начиная от корня (OLT). В случае с использованием коннекторов отключение ветвей можно будет сделать быстро, удобно, в кратчайшие сроки, и найти-таки нарушителя (и надавать ему по рукам), а в случае полностью сваренного дерева разобрать его (дерево) не получится, или будет крайне проблематично.
5.3.6 Выбор типа оптических кабеля на участке от ОРШ до ОРК
От оптического распределительного шкафа ОРШ до этажных оптических распределительных коробок ОРК планируется прокладывать специально разработанный для сетей GPON оптический распределительный кабель марки НРС. Серия кабелей НРС была специально разработана для построения сетей широкополосного доступа с идеологией «волокно-до-абонента» (FTTH) в многоквартирных жилых домах (застройка городского типа) либо крупных бизнес-центрах.
В кабелях НРС используется стандартное одномодовое ОВ, соответствующее спецификации G.652D или одномодовое волокно спецификации G.657A, допускающее многократные изгибы с радиусом 15 мм. Использование того или другого типа ОВ определяется условиями прокладки и монтажа. Кабели НРС имеют внешнюю оболочку из низкодымящего, не содержащего галогенов и не поддерживающего горение материала. Стойкость к растягивающим усилиям обеспечивается продольными стеклопластиковыми стержнями. Особенностью кабелей НРС является возможность вскрытия с помощью специального инструмента «окна» в наружной оболочке с последующим свободным доступом к элементам сердечника. Отдельные волокна или модули могут извлекаться из кабеля на длину до 20 м, в зависимости от типа. Благодаря этому становится возможным на этапе строительства сети прокладывать вертикальные кабели по существующим либо вновь создаваемым стоякам без петель запаса на этажах и без установки этажных коробок. Коробки могут устанавливаться позднее, по мере подключения абонентов, на тех этажах, где это необходимо.

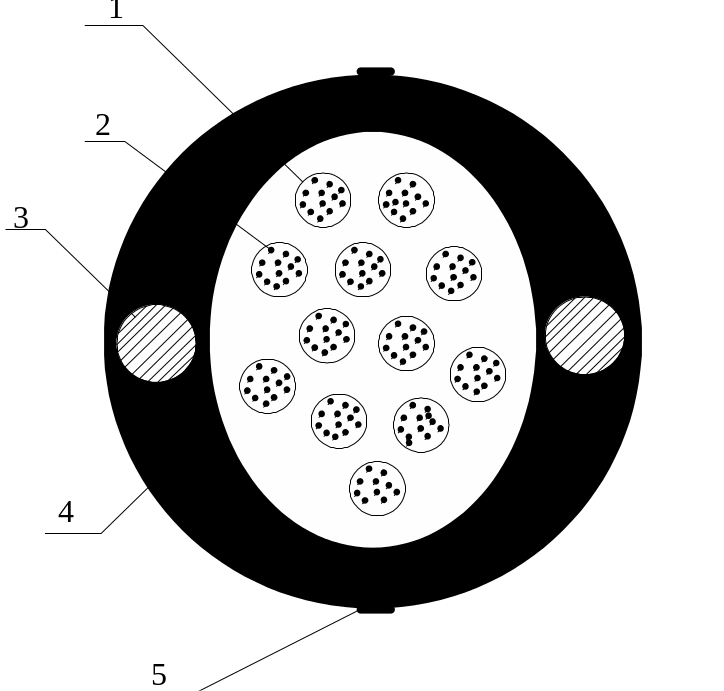

На рисунке 5.6 приведена конструкция многомодульного ОК НРС. В этом кабеле число волокон может быть от 50 до 288 (до 24 модулей по 2 ОВ либо до 24 модулей по 12 ОВ).
о
птический
модульоптическое волокно
силовой элемент
внешняя оболочка
продольный рубчик
Рисунок 5.6 - Сечение оптического кабеля марки ОК-HPC-12х12xG.657.A2 ССД
1 - оптическое волокно
2 - силовой элемент
внешняя оболочка
продольный рубчик

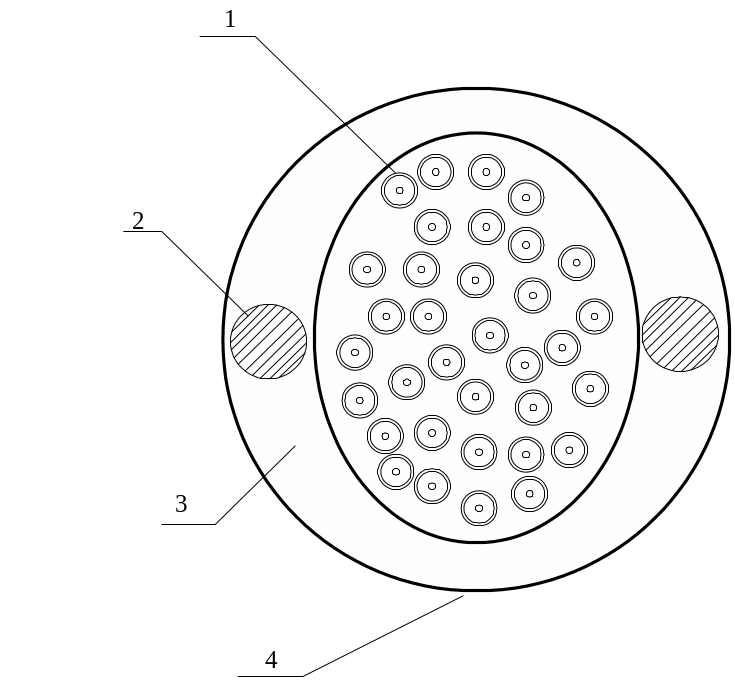

Рисунок 5.7 - Сечение оптического одномодульного кабеля марки
ОК-HPC-32х1xG.657.A2 ССД
В кабелях с одиночными волокнами количество ОВ может быть от 1 до 48.
Маркировка распределительных кабелей ССД:
