1.Устаткування для гідратації і нейтралізації жирів

1. Устаткування для змішування

Рис.1.1 Ножовий змішувач фірми «Альфа-Лаваль»:

1 – електродвигун; 2 – муфта; 3 – патрубок для відведення реакційної суміші;

4 – кришка; 5 – ножі; 6 – вал; 7 – корпус; 8 – патрубок для вводу реакційної суміші; 9 – стійка

Таблиця 1.1

Технічні характеристики змішувачів

Технічні характеристики	Дисковий змішувач (рис.1.2)	Ножові змішувачі (рис.1.1) з вертикальним валом для змішування жиру (олії) з			Ножовий змішувач (рис. 1.1) з горизонтальним валом для змішування жиру (олії) з фосфорною кислотою	Відцентровий змішувач (рис.1.3)
		фосфорною кислотою	лужним розчином	водою
Місткість, л	2	30	30	30	60
Частота обертання мішалки (барабана), об./хв	700/1430	1425	573/ 1153	573/ 1153	475/950	3000
Потужність електродвигуна, кВт	0,37/0,70	5,5	3,3/4,0	3,3/ 4,0	6,0/7,5
Маса, кг	45	130	130	130	270
Габаритні розміри, мм довжина ширина висота	510 300 420	400 400 1420	420 400 1420	420 400 1420	1700 520 650	628 330 673

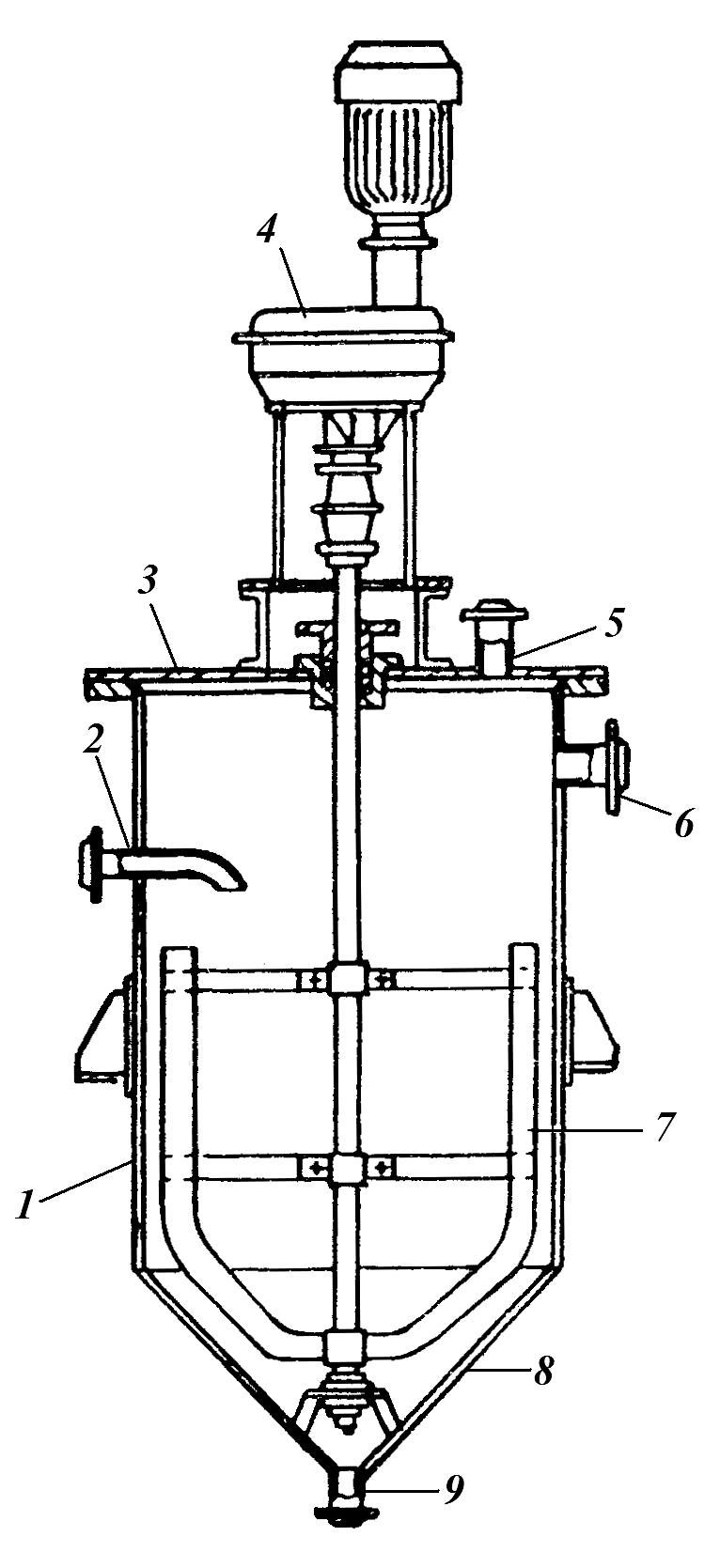

Рис.1.5 Коагулятор:

1 – корпус; 2 – патрубок для введення суміші олії з конденсатом; 3 – кришка;

4 – двигун-редуктор; 5 – патрубок для підведення інертного газу; 6 – патрубок для сигнальної лінії; 7 – рамна мішалка; 8 – конусне днище; 9 – патрубок для виходу суміші олії з фосфатидами

Технічні характеристики:

Повна ємкість, м³ 2

Робоча ємкість, м³ 1,5

Продуктивність, т/добу 75

Потужність електродвигуна, кВт 1

Частота обертання мішалки, об./хв 13

Розмах мішалки, мм 1140

Маса апарата, кг 900

Діаметр внутрішній, мм 1200

Загальна висота, мм 3805

Ширина, мм 1434

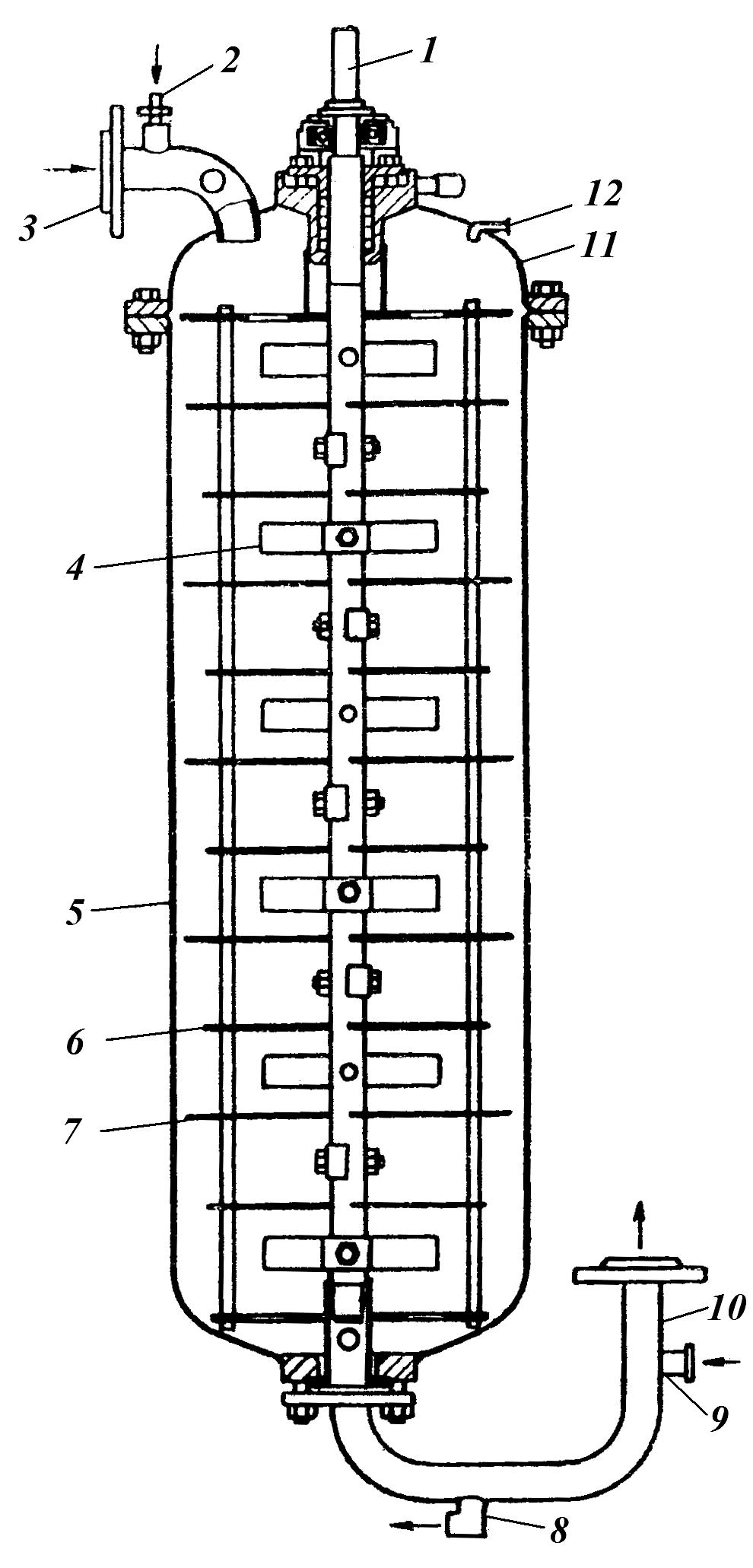

Рис.1.6 Лопастний змішувач :

1 – вал; 2 – штуцер для введення води (фосфорної кислоти); 3 – патрубок для введення жиру; 4 – лопасть; 5 – корпус; 6 – малий диск; 7 – великий диск; 8 – патрубок для зливання жиру; 9 – патрубок для заповнення апарата жиром; 10 – патрубок для виходу суміші жиру з водою (фосфорною кислотою); 11 – кришка; 12 – штуцер для виходу повітря під час заповнення апарата

Технічні характеристики:

Діаметр корпуса малої моделі апарата, мм 400

Діаметр корпуса великої моделі апарата, мм 550

Ємкість малої моделі апарата, л 140

Ємкість великої моделі апарата, л 450

Потужність електродвигуна, кВт 2,1

Частота обертання мішалки, об./хв 61/122/244

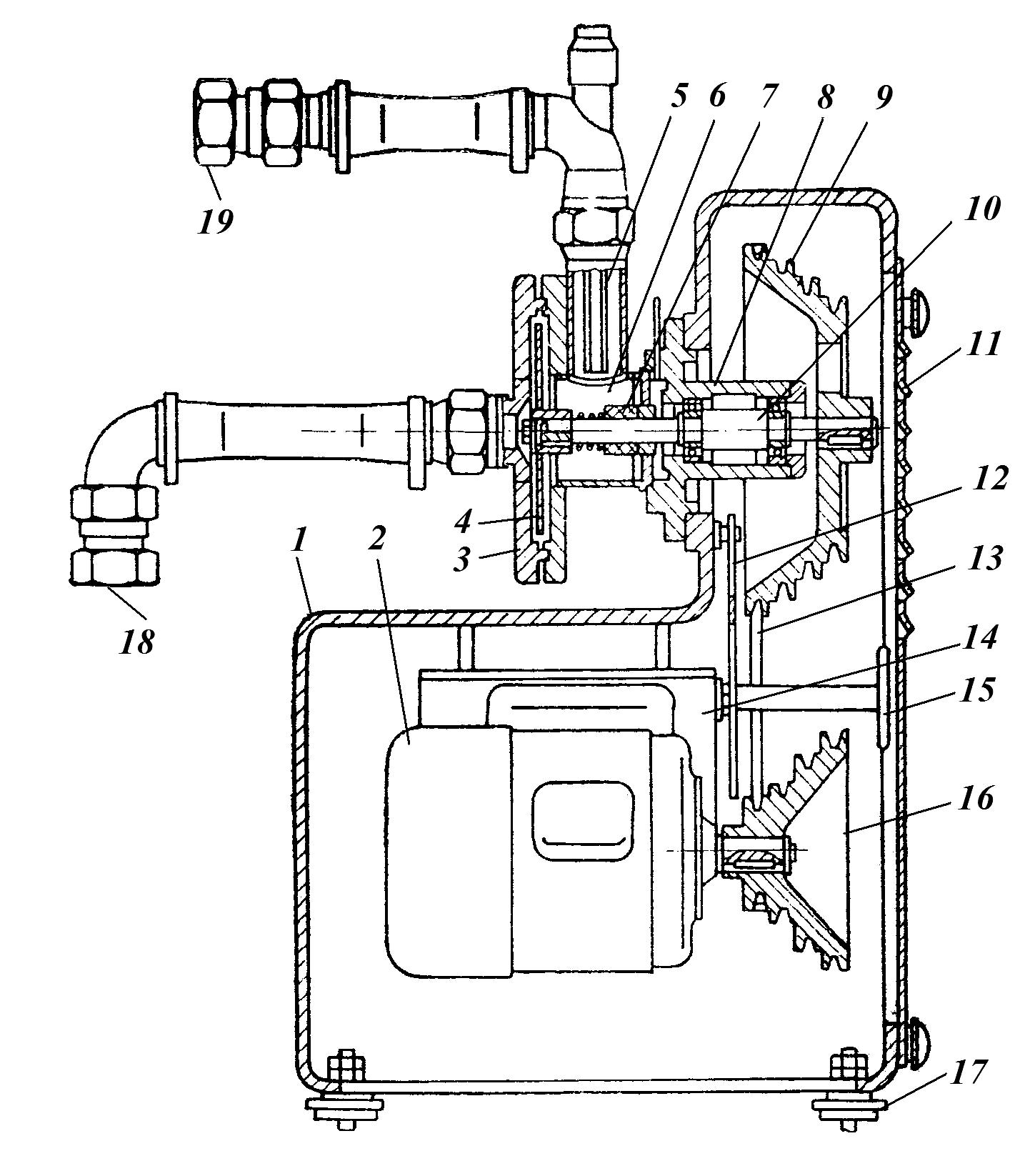

Рис.1.7 Дисковий змішувач :

1 – лита станина; 2 – електродвигун; 3 – кришка; 4 – змішувальний диск;

5 – штуцер для подачі розчину лугу або лимонної кислоти; 6 – корпус (робоча камера) змішувача; 7 – ущільнення; 8 – корпус підшипників; 9,16 – багатоступінчасті шківи; 10 – вал змішувача; 11 – кожух; 12 – планка; 13 – клиновий ремінь; 14 – плита; 15 – маховичок; 17 – амортизатори; 18 – патрубок для виходу відпрацьованої олії;

19 – патрубок для подачі олії

Технічні характеристики:

Продуктивність, т/годину 3,3 – 6,25

Ємкість робочої камери, л 1

Швидкість обертання диску, об/хв. 395, 550, 885, 1230

Максимальна температура олії, ⁰С 95

Потужність електродвигуна, кВт 1,1

Довжина апарата, мм 717

Ширина апарата, мм 620

Висота, мм 170

Маса апарата, кг 170

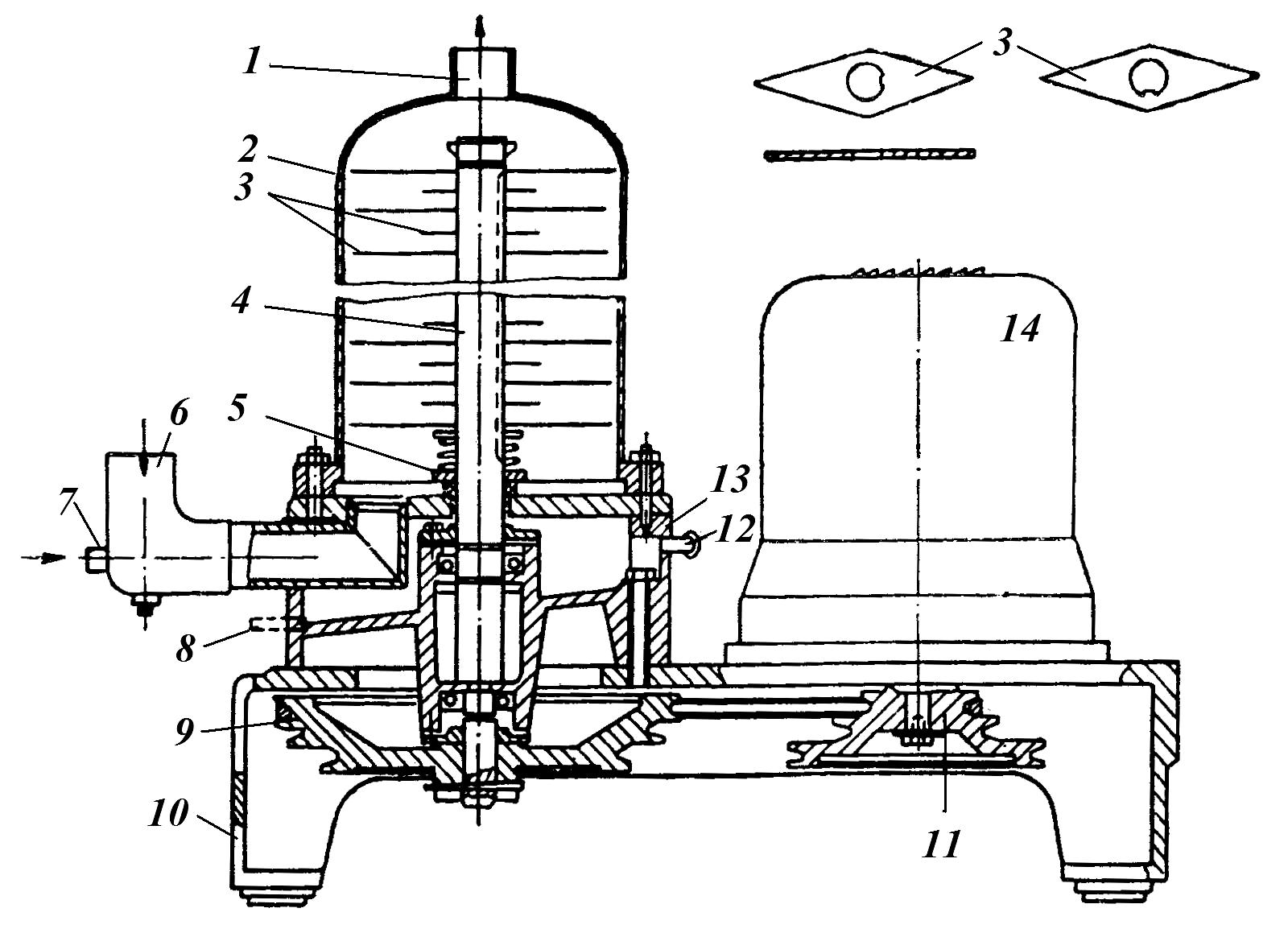

Рис.1.8 Ножовий змішувач :

1 – відвідний патрубок; 2 – ковпак; 3 – ножі; 4 – вал; 5 – ущільнювальний вузол;

6 – патрубок для подачі жиру; 7 – патрубок для введення промивної води;

8 – патрубок для виходу води з піддона; 9 – ведучий шків; 10 – станина;

11 – ведучий шків; 12 – патрубок для подачі води в піддон; 13 – основа;

14 – електродвигун

Технічні характеристики:

Ємкість змішувача, л 30

Кількість ножів, шт. 20

Швидкість обертання вала, об./хв 400, 600, 1200

Потужність електродвигуна, кВт 3,5

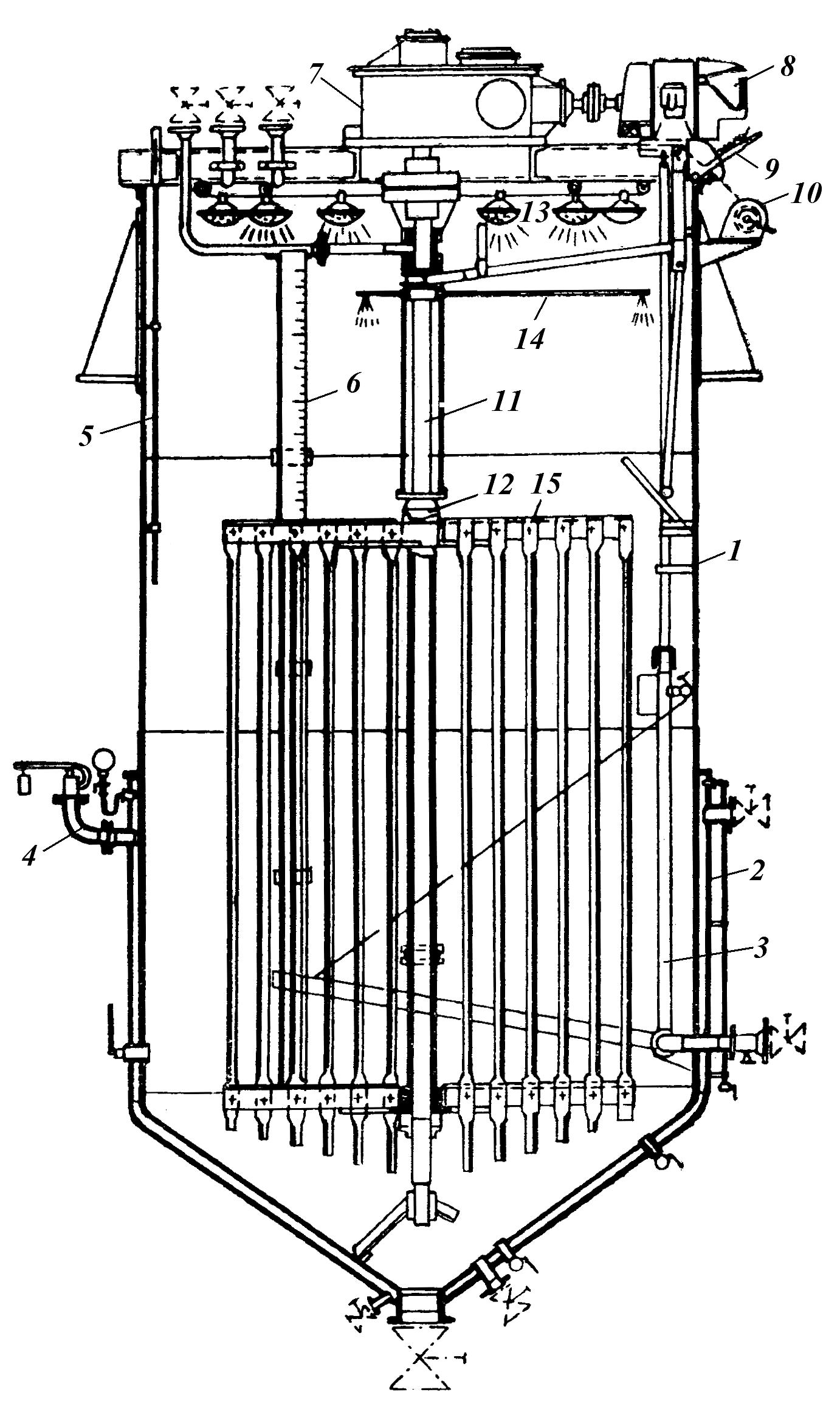

Рис.1.9 Нейтралізатор:

1 – корпус апарата; 2 – кожух; 3 – шарнірна труба; 4 – запобіжний клапан;

5 – термометр; 6 – мірна рейка; 7 – редуктор; 8 – електродвигун; 9 – регулятор;

10 – лебідка; 11 – вал мішалки; 12 – кулачкова муфта; 13 – розсіювачі; 14 – пристрій для подачі слабких лужних розчинів; 15 – мішалка грабельного типу

Технічні характеристики:

Робоче завантаження, т 5 10 20

Повна ємкість, м³ 8,4 15,7 33,1

Діаметр, м 2,0 2,3 3,2

Висота циліндра, м 2,35 3,34 3,5

Висота конуса, м 0,92 1,3 1,85

Поверхня нагріву, м² 8,0 11,8 23,0

Потужність електродвигуна, кВт 1,7 2,8 7,0

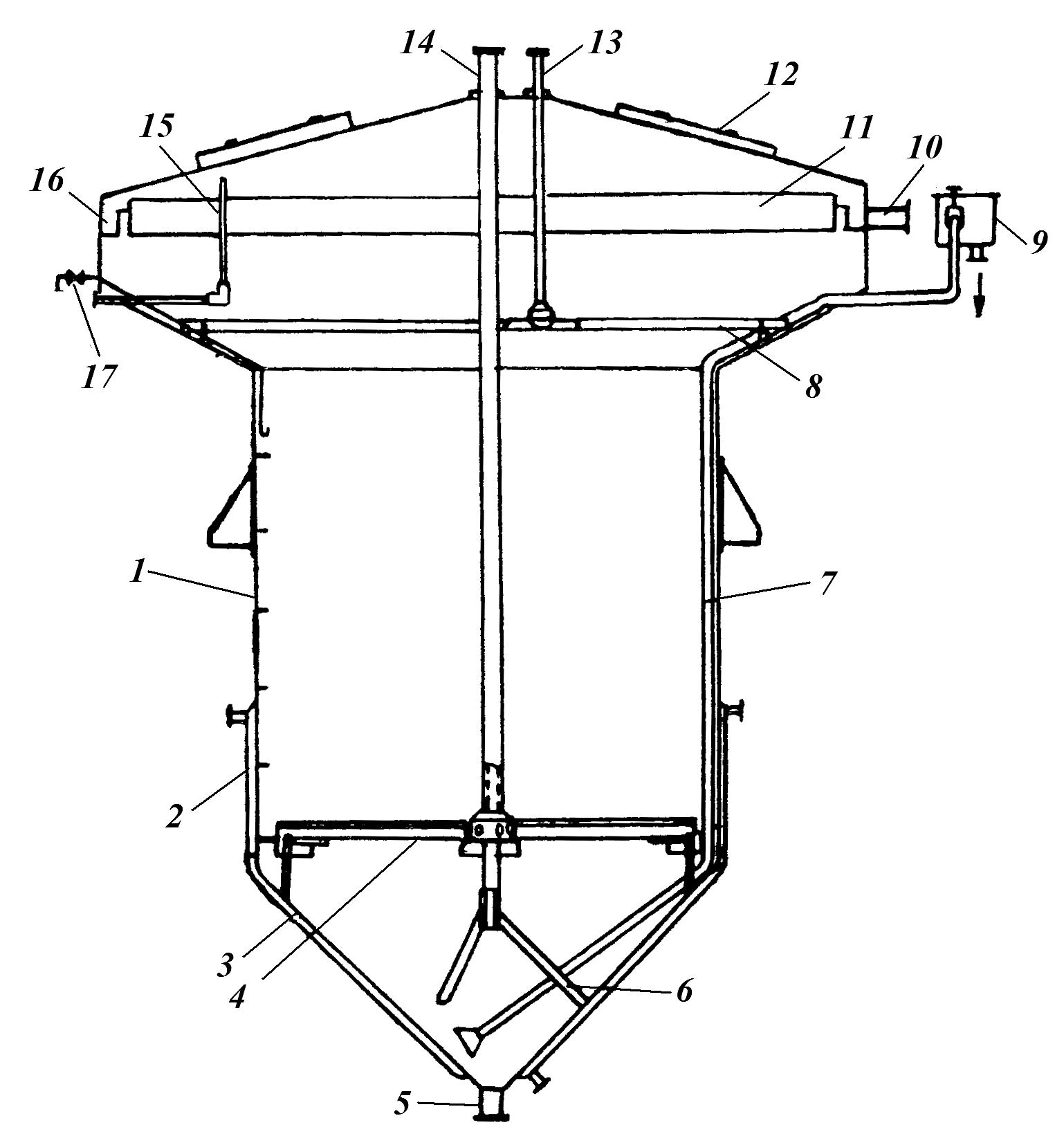

Рис.1.10 Апарат для нейтралізації в мильно-лужному середовищі:

1 – корпус; 2 – кожух; 3 – конічне днище; 4 – розподільник для жиру; 5 – патрубок для спуску; 6 – опора; 7 – труба для відведення мильно-лужного розчину; 8 – розподільник для розчину лугу; 9 – регулятор розділу фаз; 10 – патрубок для виходу олії; 11 – кільце; 12 – люк; 13 – патрубок для введення розчину лугу; 14 – патрубок для введення жиру; 15 – шарнірна труба; 16 – кільцева кишеня; 17 – пробний краник

Технічні характеристики:

Продуктивність апарата, т/год до 5

Температура, ⁰С 68 – 95

Діаметр реакційної частини, мм 2400

Діаметр розширеної частини, мм 4000

Загальна висота, мм 5600

Висота реакційної частини, мм 3000

Висота «коалесцюючої» частини, мм 600 – 700

Діаметр розподільника для жиру, мм 2300

Кількість отворів в розподільнику для жиру, шт. 30000

Діаметр отворів розподільника, мм 2

Відстань між отворами розподільника, мм 10

Маса апарата в неробочому стані, кг 6000

Маса апарата в робочому стані, кг 30000

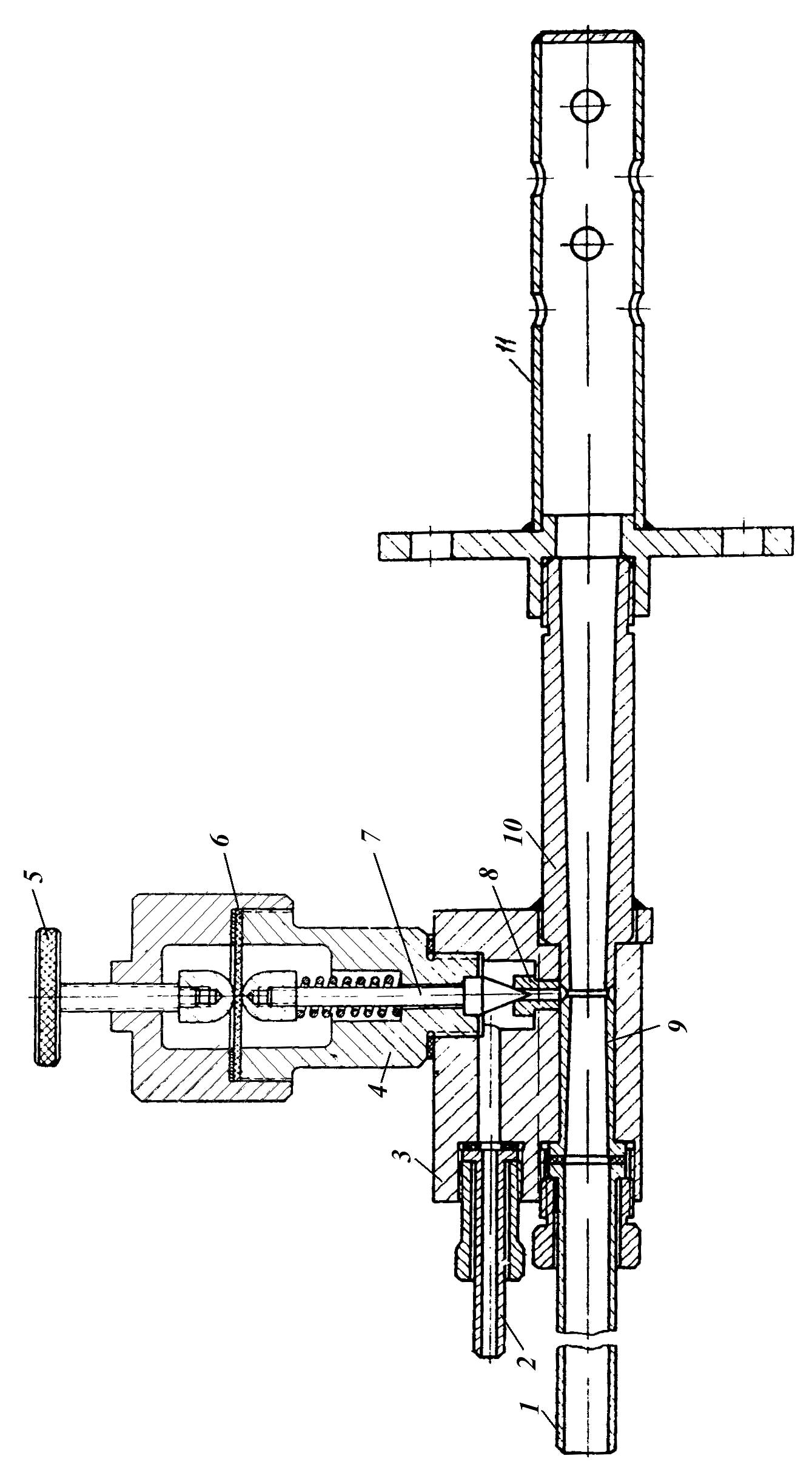

Рис.1.11 Реактор-турбулізатор для нейтралізації емульсійним способом:

1 – корпус; 2 – сопло; 3 – прийомна камера; 4 – камера змішування;

5 – турбулентно-інжекторний дифузор; 6 – перфорована насадка; 7 – штуцер для виходу суміші олії з соапстоком; 8 – патрубок для подачі розчину лугу в камеру змішування; 9 – голчастий регулюючий клапан; 10 – штуцер для подачі розчину лугу; 11 – штуцер для подачі олії

Технічні характеристики:

Продуктивність з олії, кг/год до 3500

Продуктивність з розчину лугу, кг/год до 200

Довжина, мм 700

Висота, мм 580

Маса, кг 35

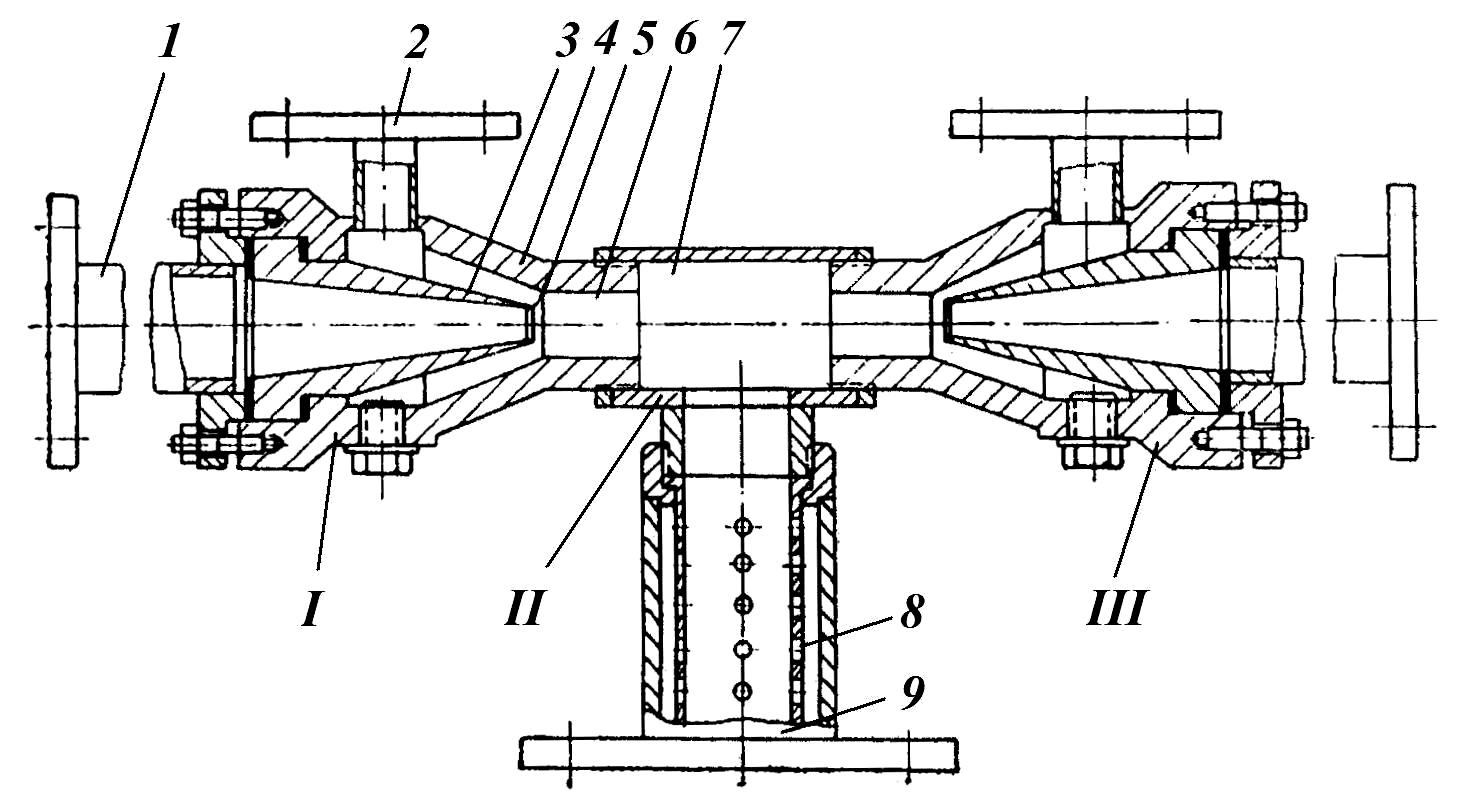

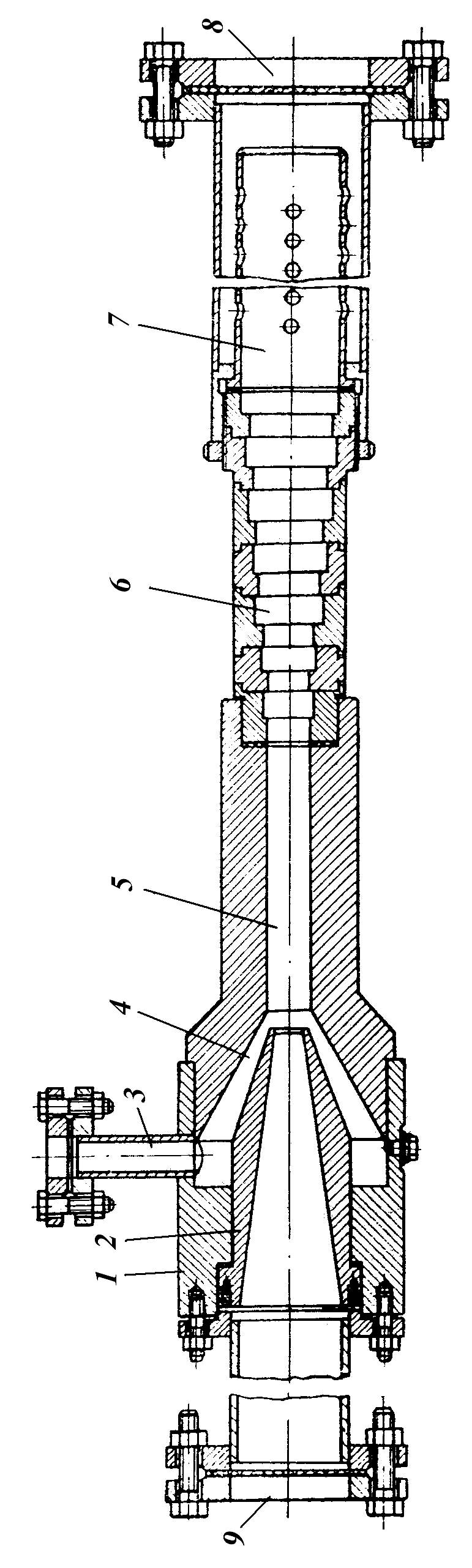

Рис.1.13 Струминний реактор з зустрічними потоками:

І, ІІІ – інжектори; ІІ – змішувальний трійник; 1 – патрубок для подачі вихідної олії; 2 – патрубок для подачі розчину лугу; 3 – сопло; 4 – корпус інжектора; 5 – прийомна камера; 6 – камера змішування інжектора; 7 – змішувальна камера трійника;

8 – перфорована насадка; 9 – патрубок для виходу суміші нейтралізованої олії з соапстоком

Технічні характеристики:

Для періодичної Для безперервної

рафінації рафінації

Продуктивність з олії, т/год 20 5

Продуктивність з розчину лугу, л/год до 1300 до 400

Довжина, мм 1065 785

Висота, мм 410 300

Маса, кг 56 35
