Приложение к лекции № 6

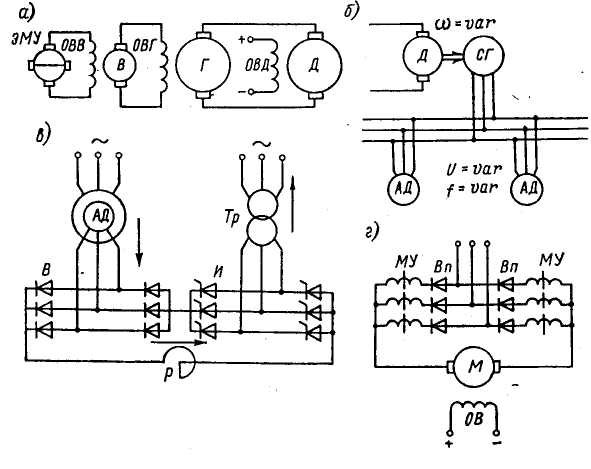

Рис. 9.64. Система Г- Д с каскадным возбуждением ( а ), система Д – Г – АД ( б ), асинхронно-вентильный каскад ( в ) и система МУ – Д ( г )

2.3.1.Нереверсивный магнитный пускатель(1,11,21-Абдулов,Кенжалиев

Конструктивно нереверсивный магнитный пускатель представляет собой металлическую коробку, внутри которой располагаются следующие аппараты и устройства:

1. контактор;

2. два тепловых реле;

3. кнопочный пост управления с двумя кнопками «Пуск» и «Стоп».

Исполнение корпуса пускателя брызго- или водозащищённое ( соответственно IP23или IP44 ).

Схема пускателя ( рис.129 ) предусматривает выполнение таких действий:

1. пуск и остановку электродвигателя;

2. защиту электродвигателя.

Поясним действие схемы управления электродвигателем в такой последовательности:

1. подготовка схемы к работе;

2. работа схемы.

3. действие защит.

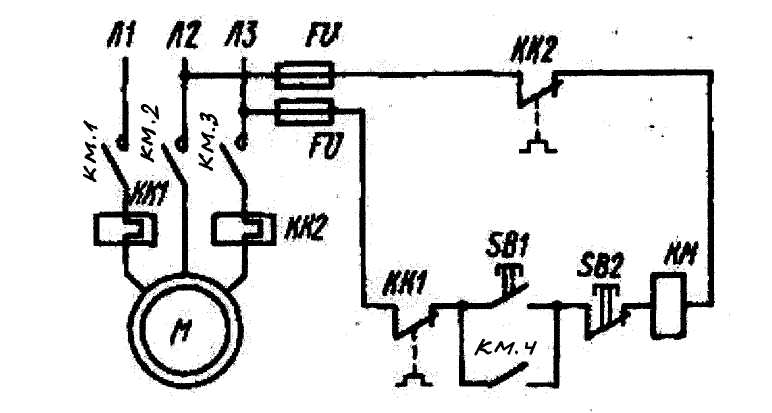

Рис. 129. Принципиальная электрическая схема нереверсивного магнитного пускателя

Элементы схемы

На рис. 129 приняты такие обозначения:

в силовой части:

1. Л1, Л2, Л3 – линейные провода питающей сети;

2. КМ1…КМ3 – главные контакты линейного контактора КМ;

3. КК1, КК2 – нагревательные элементы тепловых реле;

4. М – обмотка статора асинхронного двигателя;

в схеме управления:

1. FU – предохранители, для защиты цепи катушки КМ от токов к.з.;

2. КК1, КК2 – размыкающие контакты тепловых реле;

3. КМ – катушка линейного контактора;

4. SB1 – кнопка «Пуск»;

5. SB2 – кнопка «Стоп»

Подготовка схемы к работе

Для подготовки схемы к работе подают питание на линейные провода Л1, Л2 и Л3. После этого никакие электрические цепи не образуются. Схема готова к работе.

Работа схемы Пуск

Для пуска нажимают кнопку SB1 «Пуск». При этом возникает цепь тока через катушку линейного контактора КМ:

линейный провод Л2 – верхний предохранитель FU – размыкающий контакт теплового реле КК2 – катушка КМ – размыкающие контакты кнопки SB2 – замыкающие контакты кнопки SB1 “Пуск” – размыкающий контакт теплового реле КК1 – нижний предохранитель FU – линейный провол Л3.

Контактор включается, при этом:

1. замыкаются главные контакты КМ1...КМ3 в силовой части схемы, вследствие чего двигатель включается в сеть;

2. замыкается вспомогательный контакт КМ4, после чего кнопку “Пуск” можно отпустить.

После отпускания кнопки ток катушки контактора КМ будет протекать через вспомогательный контакт КМ4.

Таким образом, этот контакт предназначен для удержания контактора КМ во включенном состоянии после отпускания кнопки “Пуск”.

Если по каким-либо причинам этот контакт не пропускает ток, то при нажатии кнопки “Пуск” двигатель включится, а после отпускания – отключится.

Остановка

Для остановки электродвигателя нажимают кнопку SB2 “Стоп”. Контакты этой кнопки размыкаются, поэтому цепь тока через катушку КМ пропадает.

Контактор КМ отключается, при этом:

1. размыкаются главные контакты КМ1...КМ3 – двигатель отключается от сети;

2. размыкается вспомогательный контакт КМ4.

Если отпустить кнопку SB2 “Стоп”, ее контакт замкнется. Однако после этого контактор КМ не включится, т.к. разомкнуты контакт КМ4 и контакт кнопки SB1 Пуск».

Для повторного пуска надо нажать кнопку SB1 «Пуск».

Защиты

Схема предусматривает 2 вида защит:

1. от токов перегрузки при помощи тепловых реле КК1, КК2;

2. по снижению напряжения при помощи контактора КМ.

Под перегрузкой понимают увеличение тока обмотки статора двигателя выше номинального. Основная причина перегрузки двигателя состоит в перегрузке механизма.

Например, перегрузка грузовой лебёдки возникает при подъёме груза большего, чем предусмотрено грузоподъёмностью лебёдки.

Защита от токов перегрузки работает так.

При перегрузке тепловое реле КК1 ( или КК2 ) размыкает свой контакт в цепи катушки линейного контактора КМ.

Контактор КМ отключается, при этом:

1. размыкаются главные контакты КМ1...КМ3 – двигатель отключается от сети;

2. размыкается вспомогательный контакт КМ4.

Снижение напряжения приводит к уменьшению вращающего момента и скорости двигателя, вследствие чого увеличивается ток обмотки статора. При глубоких провалах напряжения ( до 60% и менее ) возможны более тяжелые последствия: остановка и стоянка под током электроприводов насосов, вентиляторов и компрессоров, или, что ещё опаснее, реверс электродвигателей грузовых лебёдок или брашпилей.

Потому при снижении напряжения до недопустимих значений схемы управления отключают двигатель от питающей сети.

Защита по снижению напряжения работает так.

При снижении напряжения до 60% и менее якорь контактора КМ отпадает под действием пружины или собственного веса, поэтому его главные и вспомогательный контакты размыкаются. Двигатель отключается от сети.

При восстановлении напряжения до 80% и более самопроизвольное включение контактора КМ невозможно, потому что разомкнуты вспомогательный контакт КМ4 и контакты кнопки SB1“Пуск”.

Для повторного пуска надо нажать кнопку SB1 ( «Пуск» ).

Таким образом, рассмотренная защита по снижению напряжения исключает автоматическое повторное включение двигателя после восстановления напряжения. Такая защита называется нулевой.
