2. Домашнее задание

Повторить основные принципы частотного управления асинхронным двигателем. Изучить законы частотного регулирования:

– "номинальный" закон;

– законы частотного регулирования с постоянством максимального момента;

– закон постоянства полного потока ротора.

3. Порядок работы

3.1. Введите параметры схемы замещения в окне задания параметров двигателя программы Rejim. Тип двигателя задается преподавателем.

3.2. Выполните расчет режима частотного регулирования U/f = const ("номинальный" закон). Значения частоты и абсолютного скольжения задаются преподавателем.

Снимите механические характеристики двигателя М(β) и зависимость тока статора I₁(α) для заданных частот f₁. Посмотрите и проанализируйте зависимость потоков двигателя от относительной частоты (Пси1отн.(α), Пси2отн.(α), Пси0отн.(α)).

Путем подбора частоты f₁ определить диапазон регулирования, полагая момент сопротивления нагрузки постоянным. Величина момента сопротивления нагрузки задается преподавателем.

3.3. Рассмотрите закон частотного регулирования W₁ = const (закон I∙r-компенсации). Значения частоты и абсолютного скольжения принять из п. 3.2.

Снимите механические характеристики двигателя М(β), n₂(М), зависимость тока статора I₁(α). Сравните данные характеристики с полученными в п. 3.2.

3.4. Повторите действия п. 3.3 для остальных законов частотного регулирования, представленных в программе.

4. Контрольные вопросы

4.1. Причины уменьшения максимального момента при использовании закона частотного управления U/f = const.

4.2. Основные особенности законов Ψ₁ = const, Ψ₀ = const.

4.3. Основные особенности закона Ψ₂ = const.

4.4. Области практического применения закона U/f = const.

4.5. Области практического применения законов Ψ₁ = const, Ψ₀ = const.

5. Содержание отчета

5.1. Цель работы.

5.2. Схема замещения двигателя при переменной частоте.

5.3. Графики зависимостей, полученные в ходе работы.

Приложение

Руководство пользователя программы "Rejim"

1. Назначение программы

Приложение "Rejim" предназначено для расчета механических, электромеханических и рабочих характеристик номинального режима работы асинхронного двигателя (АД) и исследования законов частотного регулирования:

₁= const;

₂= const;

₀= const;

U/f = const.

2. Функциональные и технические возможности

Для решения целевой задачи программа предоставляет пользователю следующие функциональные возможности:

- ввод исходных данных;

- просмотр введенных данных;

- сохранение введенных данных;

- расчет номинального режима;

- расчет режима частотного регулирования ₁= const;

- расчет режима частотного регулирования ₂= const;

- расчет режима частотного регулирования ₀= const;

- расчет режима частотного регулирования U/f = const;

- просмотр и печать результатов расчетов;

- вызов помощи.

3. Принципы работы с программой

3.1 Общие принципы. Начало работы

Рабочее поле программы Rejim представлено на рис. п. 1.1. Для того чтобы начать необходимые вам вычисления, нужно ввести входные параметры. Это можно сделать следующими способами:

- загрузить из файла;

- ввести новые параметры.

После того, как входные параметры введены, меню "Расчеты" становится доступным и можно вести расчеты режимов. Для этого достаточно выбрать соответствующий пункт в меню "Расчеты".

В заголовке главной формы приложения указывается файл параметров, с которым вы сейчас работаете. Ряд действий (к примеру, сохранить, загрузить файл) можно осуществлять, используя панель инструментов, нажимая соответствующую кнопку (обращайте внимание на всплывающие подсказки).

На графиках вверху указано имя функции, и от какой переменной зависимость нарисована. Вертикальная ось соответствует значению функции, а горизонтальная – значению переменной. Справа от графика помечено, какое значение параметра (к примеру, частота f1) соответствует цвету линии графика ("легенда"). На некоторых графиках имеется красная пунктирная линия, она показывает номинальные значения функции и переменной, что и отмечено в "легенде".

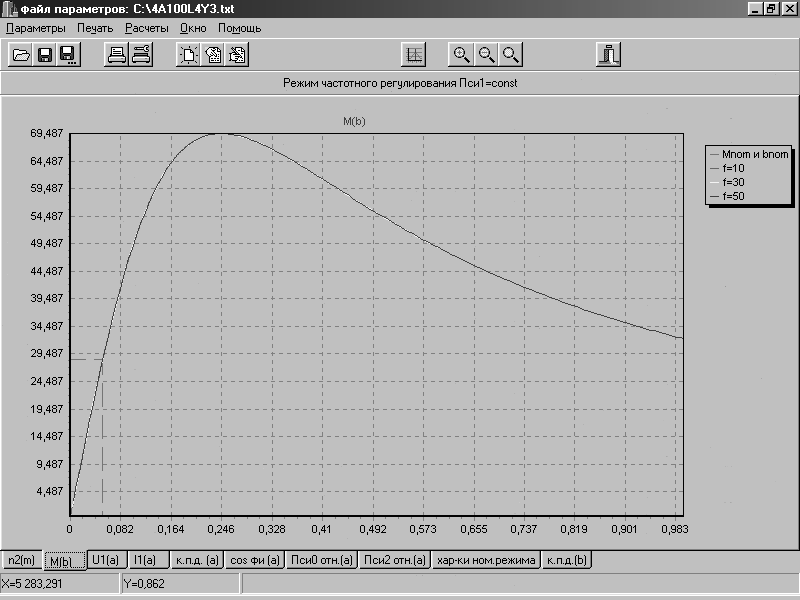

Рис. п. 1.1. Рабочее поле программы "Rejim"
