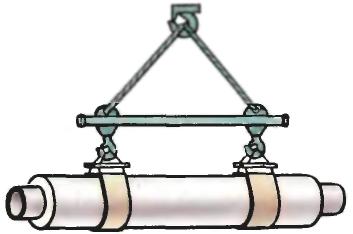

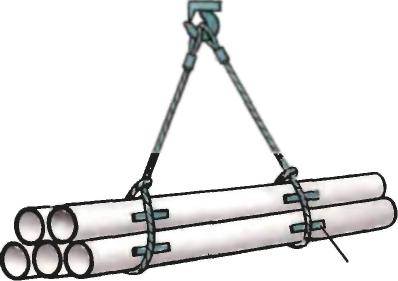

Строповка труб
Торцевые захваты Полотенчатые стропы Двухпетлевые стропы Двухкольцевой строп
(пакет труб) на удавку

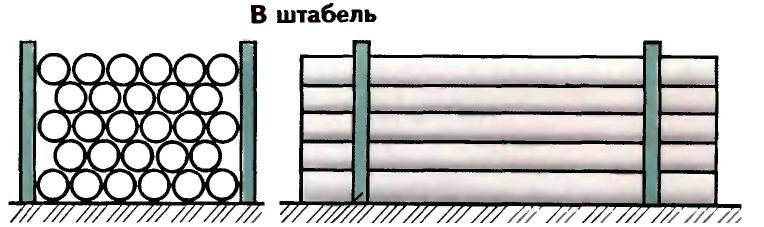

Складирование труб
МЕТАЛЛИЧЕСКИХ АСБЕСТОЦЕМЕНТНЫХ
Диаметром
до 500 мм Диаметром более 500 мм
Железобетонных
Упор

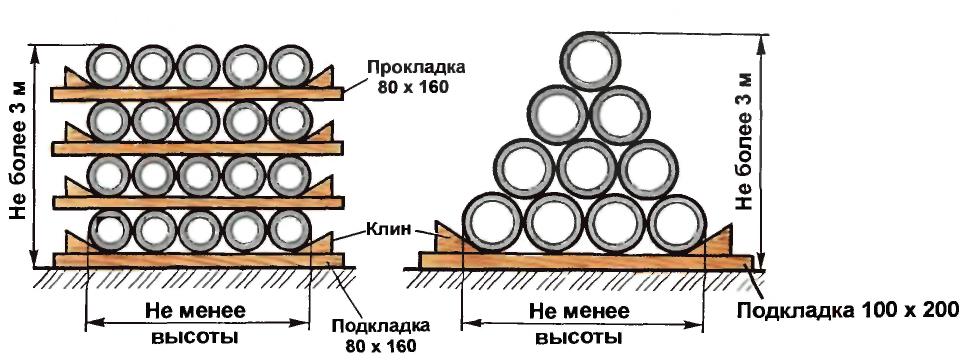

«Пирамидкой» Штабель на подкладках

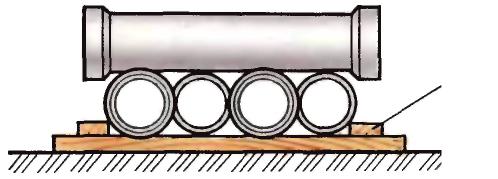

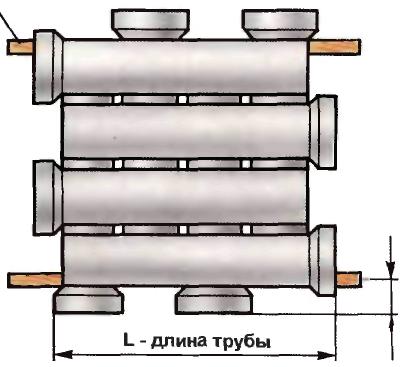

Подкладки кладут параллельно под цилиндрическую часть трубы. Трубы укладывают так, чтобы раструбы двух соседних рядов были обращены в разные стороны. Трубы последующего ряда располагаются перпендикулярно трубам предыдущего.
Трубы диаметром 1400 мм и более укладывают в один ряд. Число труб в штабеле не должно превышать следующих значений:
Диаметр труб, мм |
Число труб в ряду |
Число ярусов |
Напорные трубы |
||
500 |
6 |
4 |
700 |
5 |
4 |
900 |
4 |
3 |
1000 |
4 |
3 |
Безнапорные трубы |
||
500 |
6 |
3 |
700 |
5 |
3 |
900 |
4 |
3 |
1200 |
3 |
2 |
Подкладка 200х200
L - 0,2 L для безнапорных труб или 1000 мм для напорных.

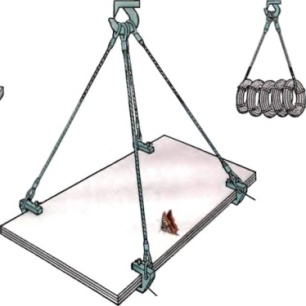

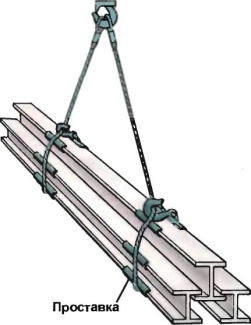

Строповка металлопроката
ПАКЕТ ЛИСТОВОЙ СТАЛИ БУХТЫ ПРОВОЛОКИ ПАКЕТ ДВУТАВРОВЫХ БАЛОК
«Правила устройства и безопасной эксплуатации грузоподъемных кранов» рекомендуют стропальщику применять следующие сигналы:
Поднять груз или крюк
Прерывистое движение рукой вверх на уровне пояса,
ладонь обращена вверх, рука согнута в локте.
Опустить груз или крюк
Прерывистое движение рукой вниз
перед грудью, ладонь обращена вниз,
рука согнута в локте.
Передвинуть кран (мост)
Движение вытянутой рукой,
ладонь обращена в сторону
требуемого движения.
Передвинуть тележку
Движение рукой, согнутой в локте,
ладонь обращена в сторону
требуемого движения тележки.
Конспекты лекций для стропальщика
1. Рабочие, допускаемые к обвязке и зацепке грузов.
Стропальщиком может быть лицо не моложе 18 лет, прошедшее медицинское освидетельствование.
Подготовка стропальщиков должна проводиться в специализированных учебных заведениях, располагающих базой для теоретического и производственного обучения и имеющих лицензию органов Ростехнадзора.
Обучение должно проводиться по программам, разработанным учебными центрами и согласованным с Ростехнадзором.
Аттестация стропальщиков проводиться квалификационной комиссией учебного заведения в присутствии инспектора Ростехнадзора.
После обучения и аттестации стропальщику выдается удостоверение установленного образца с указанием наименования и местонахождения учебного заведения, номера протокола экзаменационной комиссии и ее решения с подписями:
- директора учебного заведения;
- председателя экзаменационной комиссии;
- инспектора Ростехнадзора и его штампа.
Удостоверение должно быть с фотокарточкой и печатью учебного заведения.
