3.6. Долота для специальных целей

Расширители. Применяются для расширения диаметра скважины при проходке долотами сплошного и колонкового бурения, а также для центрирования бурильного инструмента в процессе бурения.

Расширители классифицируются по форме их рабочих органов (шарошечные, лопастные и др.), по способу крепления рабочих органов (жесткозакрепленные, разборные и раздвижные), по числу этих органов и типу их вооружения.

В настоящее время применяются два вида расширителей: шарошечные и лопастные. Наиболее распространенными являются трех-шарошечные расширители (рис. 3.13). Они состоят из корпуса, в котором на осях смонтированы три пары шарошек с небольшой конусностью. Шарошки расположены по окружности под углом 120° друг к другу. Трехшарошечные расширители выпускаются диаметрами 243, 269, 295, 346, 394 и 445 мм.

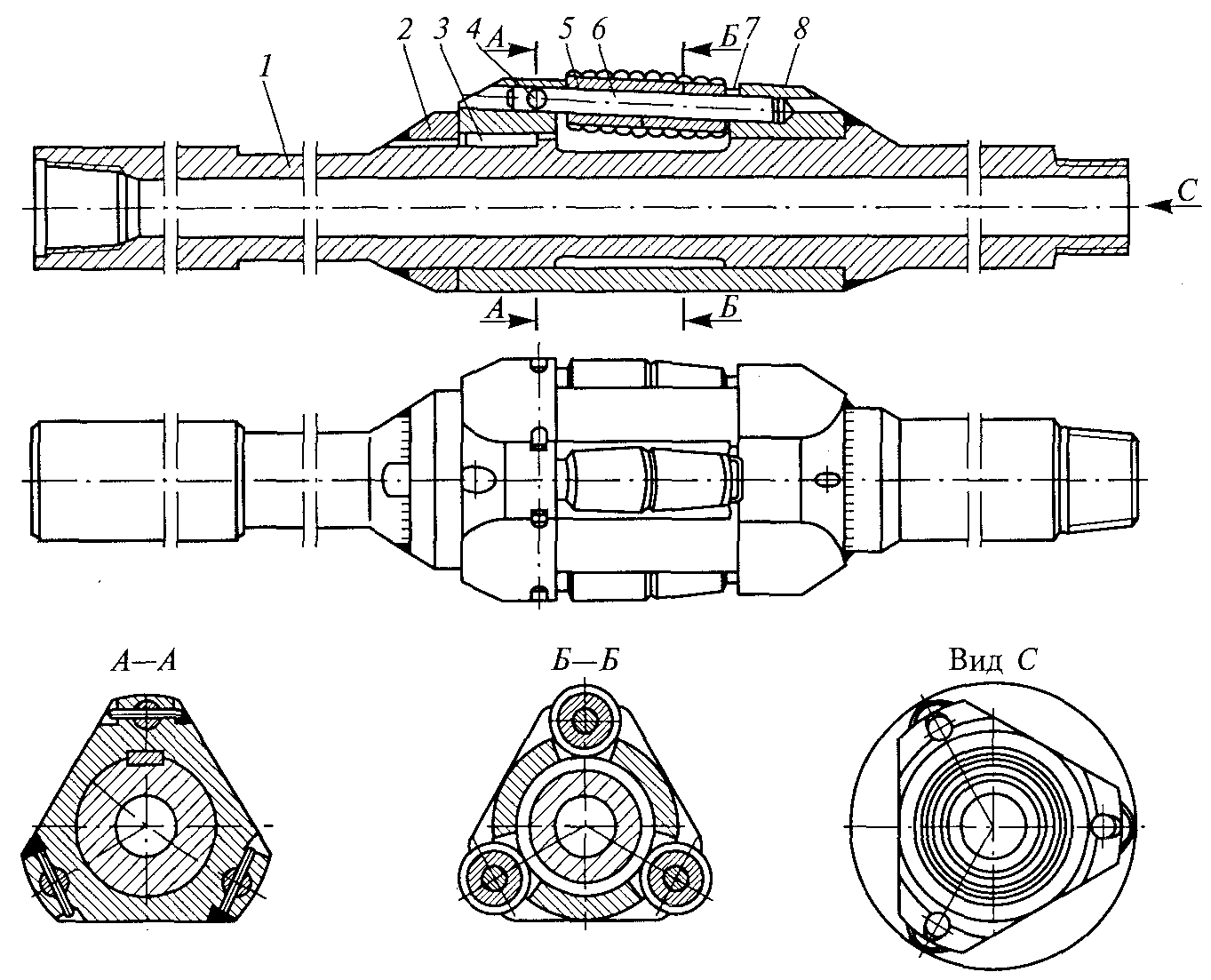

Рис. 3.13. Трехшарошечный расширитель (диаметр 394...445 мм):

1 — корпус; 2 — кольцо; 3 — шпонка; 4 — шпилька; 5 — шарошка; б — ось шарошки; 7 — шайба; 8 — рубашка

Кроме трехшарошечных выпускаются четырех- и шестилопастные расширители, одношарошечные пилотные расширители и надцолотные штыревые расширители.

Фрезерные долота. Предназначены для бурения скважин в малоабразивных породах и разбуривания цементных мостов и металла в скважине. Фрезерные твердосплавные спиральные долота выпускаются типа ДФТС (рис. 3.14). Конструктивная особенность этих долот — расположение твердосплавных пластинок по спирали. Рабочая часть долота сферическая.

Забой промывается через боковые каналы и центральный канал, соединенный отводами с пространством между спиральными лентами. Конструкцией допускается замена изношенных спиралей новыми.

При бурении долотами типа ДФТС на забое в центре образуется керн диаметром 3...5 мм, который потом разрушается пластинками твердого сплава, закрепленными в стенке центрального канала, и выносится по двум открытым боковым каналам за спирали.

104

.

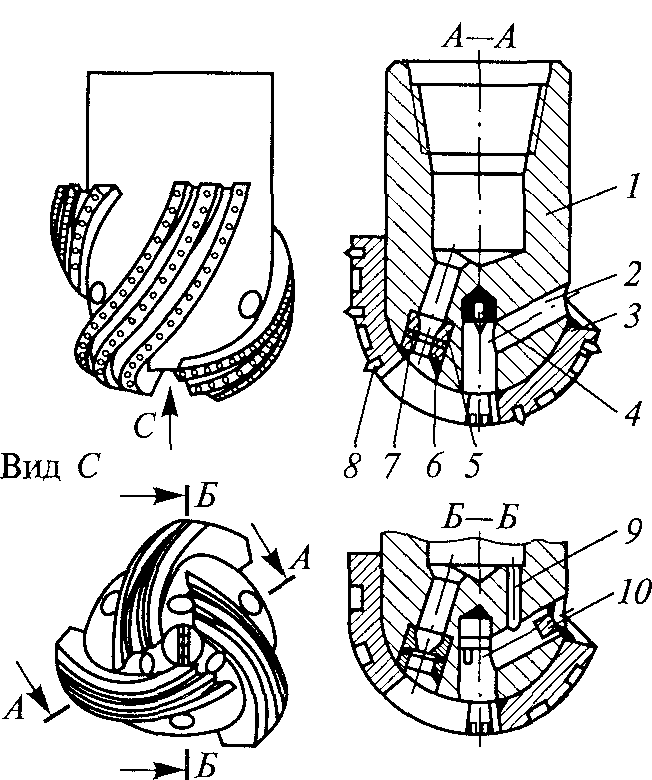

Рис. 3.14. Фрезерное твердосплавное спиральное долото типа ДФТС: 1 — корпус; 2 — ствол; 3 — спиральная лента; 4 — твердосплавные пластинки; 5 — коническая посадка; 6 — втулка; 7 — резиновое уплотнение; 8 — пластинки; 9 — промывочное отверстие; 10 ~ пробка

Долота для реактивно-турбинного способа бурения (РТБ). При

работе агрегатами РТБ используются серийные трехшарошечные долота и долота типа ДРБ (рис. 3.15), специально разработанные для РТБ. Характерная особенность вооружения шарошек долот типа ДРБ для РТБ — наличие фрезерованных зубьев или твердосплавных зубьев только на периферийных венцах.

ВНИИБТ разработаны шестишарошечные долота для РТБ: ДРБ12К и ДРБ13К. У долот типа ДРБ наиболее дорогостоящей деталью является корпус, который целесообразно использовать многократно. Поэтому у этих долот сменные приваренные лапы.

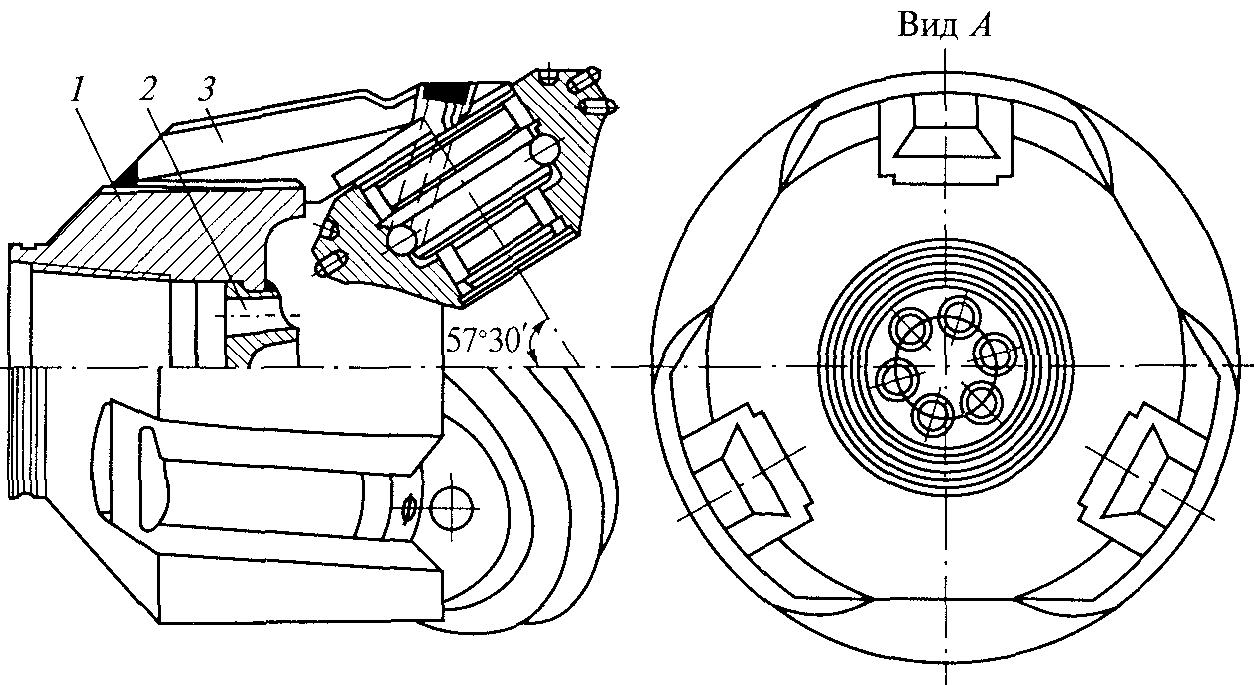

Рис. 3.15. Долота для реактивно-турбинного способа бурения диаметром

490 мм типа ДРБ 13К:

/ — корпус; 2 — промывочный канал; 3 — лапа в сборе с шарошкой

Вставные долота для турбинного и роторного бурения без подъема бурильной колонны для смены долота. Сущность способа бурения без подъема бурильной колонны для смены отработанного долота заключается в том, что новое долото спускается, а отработанное поднимается (с помощью каната и специального инструмента — овершота или обратной циркуляции) внутри бурильной колонны.

Для турбинного бурения разработана и выпускается специальная конструкция турбобура с вставным ротором, к которому присоединяется вставное долото. Вставное долото состоит из двух основных узлов: механизма долота и режущих шарошечных комплектов.
