Охорона праці в галузі

ПРАКТИЧНЕ ЗАНЯТТЯ № 6

Розрахунок сили струму, який проходить через тіло людини

Визначити силу струму, що проходить через тіло людини, яка доторкнулася до корпусу ушкодженої електроустановки при пробої ізоляції. Вихідні дані в таблиці 6.1.

Таблиця 6.1

Вихідні дані	Варіант
	1	2	3	4	5	6	7	8	9	0
Rізоляції, кОм	5	8	10	6	7	11	0	12	9	10
Напруга U, В	380	127	220	400	220	660	600	380	220	127
Rзаземлення, Ом	0,5	4	4	0,5	6	1	2	0,5	4	4
Rпідлоги, кОм	30	3	0,3	10	1,5	0,8	15	50	4	100
Rвзуття, Ом	200	50	150	100	500	150	100	50	25	100

Вказівки до розв’язання задачі

Сила струму, що проходить через тіло людини, яка доторкнулася до корпусу ушкодженої електроустановки при пробої ізоляції і при відсутності захисного заземлення.

Трифазна мережа з ізольованою нейтраллю, А

, (6.1)

де І_люд – струм, що проходить через тіло людини, А;

R_люд = 1 кОм.

Напруга дотику, В

. (6.2)

Сила струму через тіло людини при наявності захисного заземлення, А

(6.3)

Напруга дотику, В

. (6.4)

Охорона праці в галузі

ПРАКТИЧНЕ ЗАНЯТТЯ № 7

Розрахунок довжини поодинокого стрижневого блискавковідводу

Розрахувати висоту поодинокого стрижневого блискавковідводу, який захищає споруду і знаходиться на відстані а від споруди. Вихідні дані в таблиці 7.1.

Таблиця 7.1

Вихідні дані	Варіант
	1	2	3	4	5	6	7	8	9	0
Довжина L,м	8	11	10	5	12	16	9	7	15	13
Ширина S, м	4	6	5	3	6	8	5	4	10	8
Висота hx, м	3	4	4	3	5	6	5	3	5	6
Відстань від споруди а, м	4	3	3	3	6	7	5	4	9	6

Вказівки до розв’язання задачі

Зона захисту блискавковідводу при висоті h 150 м являє собою конус, вершина якого знаходиться на висоті , основа утворює коло радіусом R₀. Горизонтальний перетин зони захисту на висоті захисного рівня споруди h_х являє собою коло радіусом R_х.

Висоту блискавковідводу при відомих величинах h_х, R_х встановлюють за формулою (рисунки 1,2)

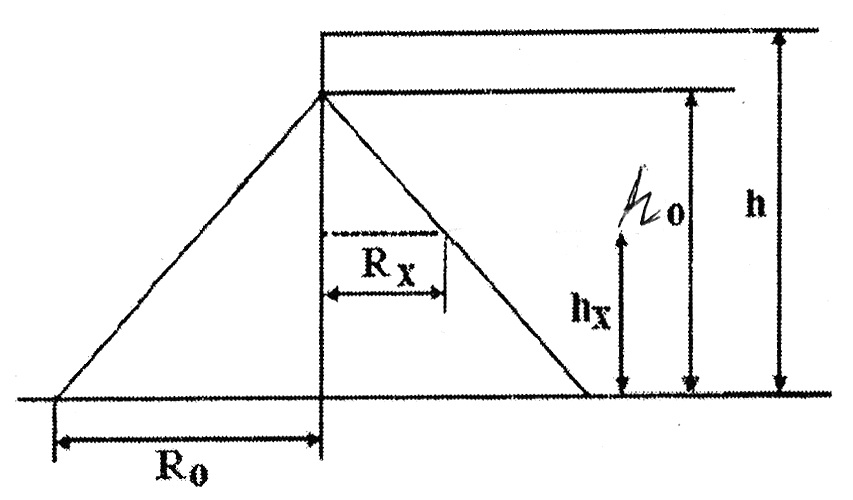

Рисунок 1 – Зона захисту поодинокого стрижневого блискавковідводу

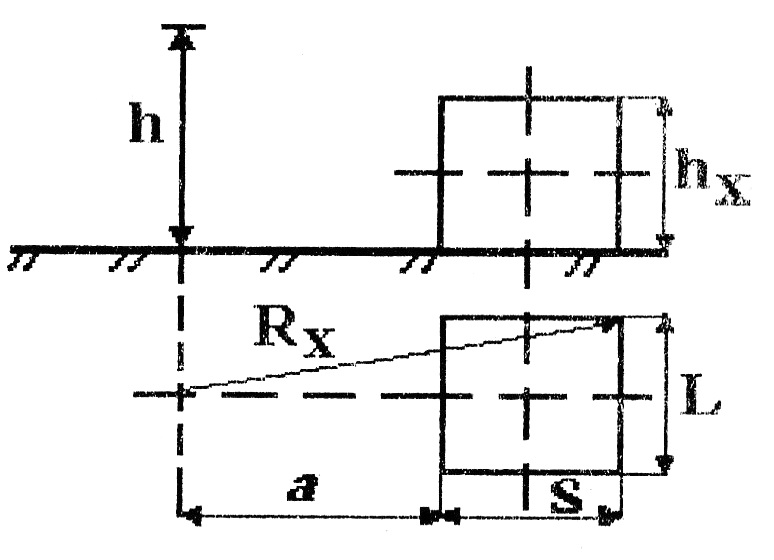

Рисунок 2 – Схема розрахунку R_х
