Зертханалық жұмыс № 5
Желіге параллель қосылған үш фазалы синхронды генераторды зерттеу
Жұмыс мақсаты: 1) Үш фазалы синхронды генератордың бос жүріс сипаттамасын алу E0=f(If);
2) Үш фазалы синхронды генератордың бос жүріс сипаттамасын алу IК=f(If);
3) Үш фазалы синхронды генератордың сыртқы U=f(I), реттелу If=f(I) және жүктемелік U=f(If) сипаттамасын алу;
4) Үш фазалы синхронды генератордың бұрыштық P=f(), Q=f(), U=f() сипаттамасын алу;
5) Үш фазалы синхронды генератордың U– тәріздес I=f(If) сипаттамасын алу;
Тәжірибені жүргізу нұсқаулары
Тәжірибеде қолданылатын құрылғылардың ток көзінен ажыратылғанына көз жеткізіңіздер.
Айнымалы ток машинасының жылулық қорғанысының электрлің схемасын жинаңыздар.
Тәжірибеде қолданылып отырған құрылғылардың қорғаныстық жерлестірулерінің "
"
ұяшықтарын үш фазалы G1 қорек көзінің
"РЕ" ұяшығымен жалғаңыз.Аппаратураны жалғанулардың электрлік схемасына сәйкес жалғаңыз.
G2 қорек көзі мен G3 қоздырғышының жұмыс режимдерінің ауыстырып қосқыштарын "РУЧН." күйіне келтіріңіз.
G2 қорек көзі мен G3 қоздырғышының реттеу тұтқаларын сағат тіліне қарсы соңына дейін бұраңыз.
Тәжірибеге қатыстырылған блоктардың «СЕТЬ» ажыратқышын қосыңыз.
Р1 блогының тәжірибеде қарастырылған мультиметрлерін іске қосыңыздар.
G1 қорек көзін қосыңыз. Жанып тұрған шамдардың сигнал беруі оның шығысында фазалық кернеудің бар екенңн білдіреді.
G2 қорек көзінің "СЕТЬ" ажыратқышын қосып, "ВКЛ." кнопкасын басыңыз.
G2 қорек көзінің реттеу тұтқасын бұрай отырып, М2 қозғалтқышын (G6 генераторын) 1500 мин-1 жиілігіне дейін жеткізіп, тәжірибе барысында өзгертусіз ұстаңыз.
G3 қоздырғышының "СЕТЬ" ажыратқышын қосып, "ВКЛ." кнопкасын басыңыз.
G3 қоздырғышының реттеу тұтқасын бұрай отырып, G6 генератордың If қоздыру тогын 0…2 А аралығында өзгертіп Р1.1 амперметрінің (ток If) және Р1.2 вольтметрінің (G6 синхронды генератордың E0 Э.Қ.К.) көрсетулерін 5.1. кестеге енгізіңіз.

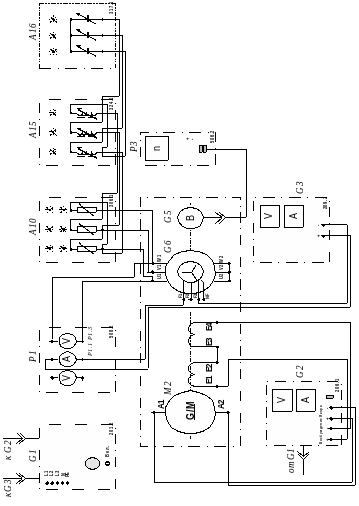

Бірінші бөлім үшін жалғанулардың электрлік сұлбасы
5.1 кесте
If, A |
|
|
|
|
|
|
|
|
|
|
E0, B |
|
|
|
|
|
|
|
|
|
|
Тәжірибе соңында алдымен G3 қоздырғышының, кейін G2 қорек көзінің реттеу тұтқасын сағат тіліне қарсы соңына дейін бұрап, "ОТКЛ." кнопкасын басыңыз. "СЕТЬ" ажыратқышын өшіріңіз. G1 қорек көзін тоқтатып, кейін кілт – ажыратқышты өшіріңіз. Р1 мультиметрлер блогының және Р3 жиілік көрсеткішінің "СЕТЬ" ажыратқыштарын өшіріңіз.
5.1 кестесіндегі мәліметтер бойынша ізделініп отырған үш фазалы синхронды генератордың бос жүріс сипаттамасын тұрғызыңыз E0=f(If).
Екінші бөлім үшін жалғанулардың электрлік сұлбасы Тәжірибені жүргізу нұсқаулары
Тәжірибеде қолданылатын құрылғылардың ток көзінен ажыратылғанына көз жеткізіңіздер.
Айнымалы ток машинасының жылулық қорғанысының электрлің схемасын жинаңыздар.
Тәжірибеде қолданылып отырған құрылғылардың қорғаныстық жерлестірулерінің " " ұяшықтарын үш фазалы G1 қорек көзінің "РЕ" ұяшығымен жалғаңыз.
Аппаратураны жалғанулардың электрлік схемасына сәйкес жалғаңыз.
G2 қорек көзі мен G3 қоздырғышының жұмыс режимдерінің ауыстырып қосқыштарын "РУЧН." күйіне келтіріңіз.
G2 қорек көзі мен G3 қоздырғышының реттеу тұтқаларын сағат тіліне қарсы соңына дейін бұраңыз.
Тәжірибеге қатыстырылған блоктардың «СЕТЬ» ажыратқышын қосыңыз.
Р1 блогының тәжірибеде қарастырылған мультиметрлерін іске қосыңыздар.
G1 қорек көзін қосыңыз. Жанып тұрған шамдардың сигнал беруі оның шығысында фазалық кернеудің бар екенңн білдіреді.
G2 қорек көзінің "СЕТЬ" ажыратқышын қосып, "ВКЛ." кнопкасын басыңыз.
G2 қорек көзінің реттеу тұтқасын бұрай отырып, М2 қозғалтқышын (G6 генераторын) 1500 мин-1 жиілігіне дейін жеткізіп, тәжірибе барысында өзгертусіз ұстаңыз.
G3 қоздырғышының "СЕТЬ" ажыратқышын қосып, "ВКЛ." кнопкасын басыңыз.
G3 қоздырғышының реттеу тұтқасын бұрай отырып, G6 генератордың If қоздыру тогын 0…2 А аралығында өзгертіп Р1.1 (ток If) және Р1.2 амперметрінің (G6 синхронды генератордың статор орамындағы ток IК) көрсетулерін 5.2. кестеге енгізіңіз.
5.2 кесте
If, A |
|
|
|
|
|
|
|
|
|
|
IК, А |
|
|
|
|
|
|
|
|
|
|
Тәжірибе соңында алдымен G3 қоздырғышының, кейін G2 қорек көзінің реттеу тұтқасын сағат тіліне қарсы соңына дейін бұрап, "ОТКЛ." кнопкасын басыңыз. "СЕТЬ" ажыратқышын өшіріңіз. G1 қорек көзін тоқтатып, кейін кілт – ажыратқышты өшіріңіз. Р1 мультиметрлер блогының және Р3 жиілік көрсеткішінің "СЕТЬ" ажыратқыштарын өшіріңіз.
5.1 кестесіндегі мәліметтер бойынша ізделініп отырған Үш фазалы синхронды генератордың бос жүріс сипаттамасын алу IК=f(If);
