3.3. Вбиральні приміщення
Вбиральні приміщення розраховуються по списковій кількості людей в найбільш чисельній зміні, окремо для чоловіків та жінок, обладнуються збиральними кабінами розміром 0,9x1,2 м (див. рис. 2.3). Вхід у вбиральне приміщення робиться з коридору через тамбур, в якому встановлюється раковина з краном і електрорушник. Раковини ставляться з рахунку одна раковина на чотири вбиральних кабіни.
Крім цього, в чоловічих вбиральнях встановлюються пісуари по одному на кожну вбиральну кабіну.
Відстань від вбиральних кабін до стіни повинна бути не менше 1,5 м. Вигляд вбирального приміщення показано на рис. 2.3.

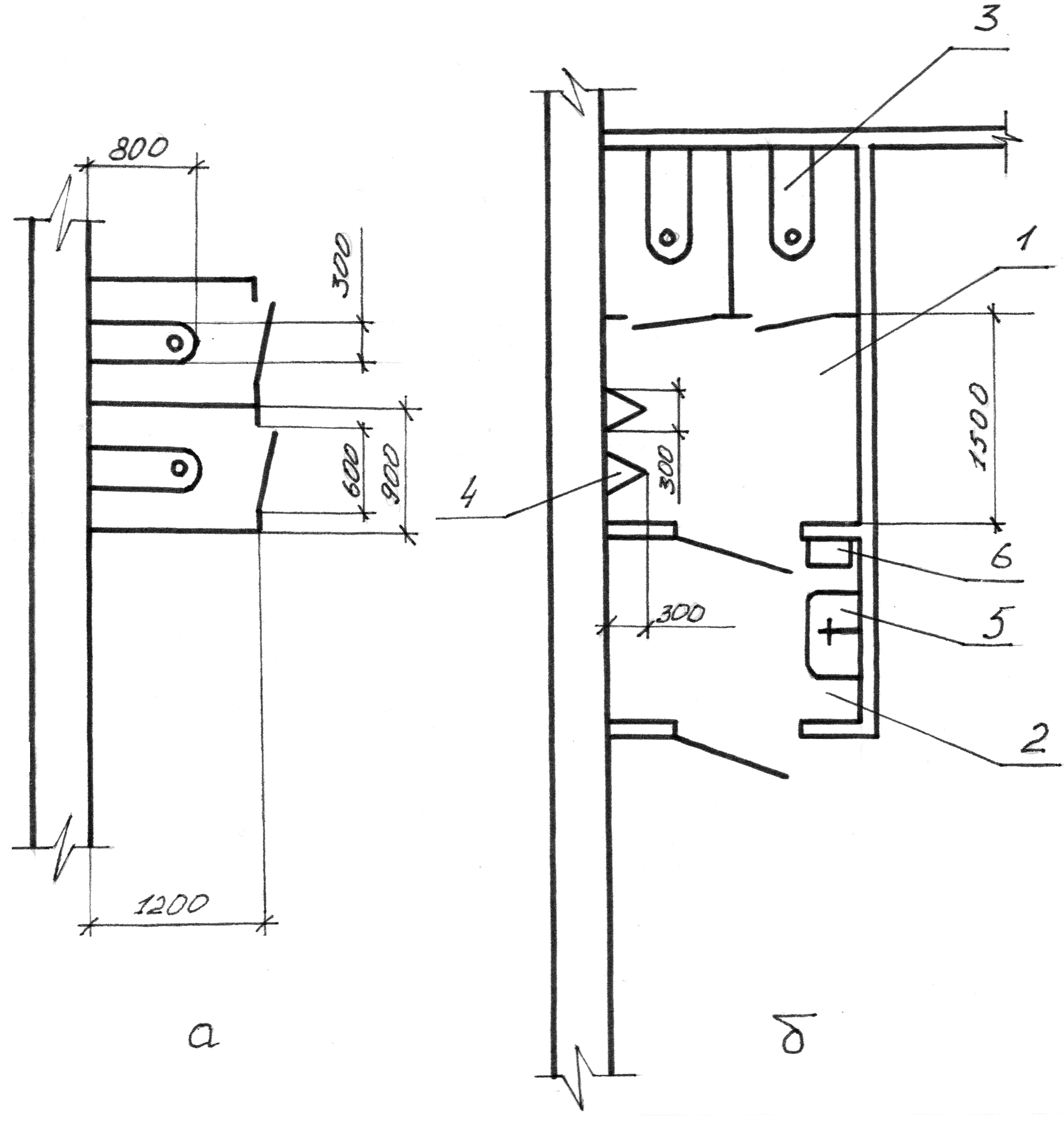

Рис. 2.2. Вигляд вбирального приміщення
а вбиральні кабінки, б вбиральні з тамбуром
1 Вбиральня, 2 тамбур вбиральні, 3 унітаз, 4 пісуар,
5 Раковина з краном, 6 електрорушник
Площа вбирального приміщення розраховується по формулі:
Sвб=3,5 х n, м2
де: Sвб площа збирального приміщення, м2;
n кількість кабін у вбиральному приміщенні, шт. Кількість кабін визначають по формулі:
для чоловіків: n=В/30, шт.;
n=В/15, шт.
де: В спискова кількість чоловіків (або жінок) в найбільш чисельні зміни, чол.
Кількість кабін у вбиральному приміщенні округлюється до цілого числа в більшу сторону.
3.4. Душові
Душові приміщення складаються з двох частин: душової і переддушової (див. рис. 2.4). Вхід в душову повинен бути з переддушової, а в переддушову з загального гардеробу.
Душові приміщення обладнуються душовими кабінами розміром 0,9x0,9 м. В переддушовій встановлюються лави шириною 0,3 м і довжиною 1,2 м (по одній на кожну душову кабіну), а також в перед душовому приміщенні можуть бути розміщені ванни для ніг розміром 1x0,6 м.
Ширина проходу між рядами душових кабін повинна бути не менше 2 м, відстань від душових кабін до стіни не менше 1 м.
Душові приміщення розраховуються по списковій кількості працівників в найбільш чисельній зміні, окремо для чоловіків і жінок.
Рис.
2.4. Вигляд душової і переддушової
1 Душова, 2 переддушова, 3 душова кабіна,
4 Лава в переддушовій, 5 ванна для ніг
Площа душової розраховується за формулою:
Sд = 2,1 х n, м2
де: Sд площа душової, м2;
n кількість душових кабін, шт.
Кількість душових кабін визначається за формулою:
n=В/К
де: В спискова кількість людей в найбільш чисельній зміні, чол.;
К розрахункова кількість людей на одну душову кабіну, чол. Розрахункова кількість людей на одну кабіну визначається в залежності від санітарної характеристики групи виробничого процесу з таблиці 2.4.
Таблиця 4. Розрахункова кількість людей на одну душову кабіну.
Група виробничого процесу |
Кількість людей на одну душову кабіну |
І |
15 |
II |
3 |
III та IV |
5 |
Площа переддушової кімнати визначається за формулою:
Snд = 0,6Sд, м2
Де: Snд площа перед душової кімнати, м2 кімнати;
Sд - площа душової, м2. Душові і перед душові приміщення не повинні мати стін, які виходять на зовнішній бік будівлі.
3.5 Ванни для ніг
Для ножних ванн не роблять окремих приміщень.
Ножні ванни розміщуються в переддушовїй кімнаті або у вмивальному приміщенні (див. рис 2.4). Ванни для ніг розраховуються по списковій кількості людей в найбільш чисельній зміні окремо для чоловік і жінок. Кількість ванн для ніг визначається за формулою:
n= B/K, шт.;
де: n кількість ванн для ніг, шт.;
В спискова кількість людей в найбільш чисельній зміні (окремо чоловіків і жінок), чол.;
К кількість людей на одну ванну для ніг, чол.
Для чоловіків: К= 50 чол.
Для жінок: К= 40 чол.
