Звукова плата (звуковий адаптер, аудіоадаптер)

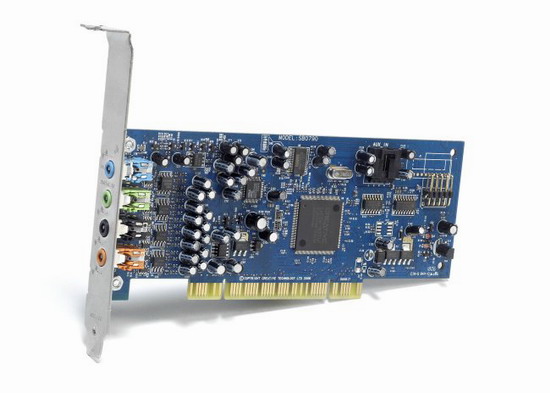

Звукова плата – це зазвичай, внутрішній пристрій, що призначений для відтворення та запису звуку. Пристрій буває або у вигляді окремої плати, що вставляється у внутрішній слот материнської плати (PCI чи PCI Express) або у вигляді мікросхеми, що вже міститься на материнській платі (інтегрована звукова плата).

Основними складовими є аналого-цифровий та цифро-аналоговий перетворювачі для перетворення неперервного (аналогового) звукового сигналу у цифровий двійковий код.

Основні характеристики звукових плат Частота квантування.

Під час записування звуку (наприклад, з мікрофону) відбувається квантування вхідного сигналу по рівнях.

Тобто в певні проміжки часу відбувається вимірювання числового значення звуку. Чим частіше робиться вимірювання (частота дискретизації), тим точнішим буде цифрове наближення до аналогового сигналу.

Сучасні звукові плати мають частоту квантування 48-192 кГц.

Розрядність звукової карти (вказують у бітах)

Показує на скільки градацій поділяється максимальна величина звукового сигналу.

Р озраховується за формулою 1/2ⁿ , де n - кількість біт. Чим більше біт, тим на більшу кількість градацій поділяється сигнал, і відповідно точнішим є числове значення сигналу. Наприклад, 8-розрядна звукова плата вимірює сигнал з точністю 1/2⁸=1/256 від максимальної величини сигналу.

Сучасні звукові плати мають розрядність від 16 до 24 розрядів. Звукова плата має свої внутрішні (наприклад, для CD чи DVD накопичувачів) та зовнішні роз’єми, що виведені на задню (деякі і на передню) стінку системного блоку.

Роз'єми звукової плати

• Лінійний вихід (OUT). Сигнал надходить на колонки/навушники чи підсилювачі.

• Лінійний вхід (IN). Використовується для під’єднання джерела аудіо сигналу - мікрофону, магнітофону чи програвача.

• Роз'єм для колонок або навушників (SPK). За його відсутності, використовується лінійний вихід.

• Роз'єм для мікрофона (MIC). У порівнянні з лінійним входом має більшу чутливість. За його відсутності, використовується лінійний вхід.

• MIDI-порт/Game ігровий порт. До цього роз’єму можна під’єднати MIDI-клавіатуру або джойстик.

Стандарти звукових плати

У зв’язку з бурхливим розвитком звукових плат, єдиного стандарту на них немає. Більшість розробників програмного та апаратного забезпечення орієнтуються на сумісність із платою Sound Blaster.

Практично, всі сучасні звукові плати відтворюють стереозвук від 2 до 20 джерел звуку і більше. Більшість звукових плат підтримують 3D звук, і це є вимогою сучасності, без неї не буде успіху на ринку, навіть при самих високих інших характеристиках.

Ціни на звукові плати напряму залежать від її якості, ціна варіюється від 10 до 300 дол.

К олонки/навушники

Комп’ютерні акустичні системи використовуються в складі комп’ютера від початку розвитку мультимедії. Вони під’єднуються до зовнішнього роз’єму звукової плати – роз’єму для колонок або лінійного виходу. На деяких колонках є виходи на навушники і мікрофон.

Комп’ютерні акустичні системи бувають:

• Пасивними. Містять набір динаміків та роздільних фільтрів.

• Активними. Містять в собі підсилювач потужності і зазвичай, під’єднуються до окремого блоку живлення, який продається у комплекті з колонками.

Всі сучасні акустичні системи є активними.
