8.2 Сурет – Сыртқы магниттік конвекциялы оттегі өлшеуіштің сезімтал элементінің сұлбасы

б)

Бұл құбылыс оттегісі бар газдың біртексіз магнит және жылу өрістерінде қозғалысынан туындайды. Осы эффектіге негізделген

Газанализаторлар бір және екі

көпірлі өлшеу сұлбалары бар қондырғы түрінде шығарылады. 8.2а суретте МН типті газанализаторларда қолданылатын сезімтал элемент, ал 8.2б суретте оның магнит полюстері арасында орналасуы көрсетілген. Сезімтал элементтің құрылысы мынадай (8.2а -сурет): 1 – диаметрі 0,02 мм платинадан жасалған сым 2 – шыны капиллярға оралады. Оның үстіне 3 – шыны қабат қапталады. Спиральдің ұштары 4 – токты алып кететін сымдарға дәнекерленіп қосылады. Сезімтал элементтің сыртқы диаметрі 0,5 – 0,6 мм, резисторының кедергісі - 40 Ом.

8.2б суретте оттегісі бар газ 7 – түтіктен өтіп бара жатып, магнит өрісіне тартылады да, резистордан қызады, яғни магниттік өтімділігі төмендейді. Суық газ жылы газды ығыстырады да, резисторды салқындататын q магниттік конвекция түзіледі. Конфигурациясы 5 – тұрақты магниттікіндей 6 – магниттік емес мыс блоктың ішіне орналастырылған резистор жылу берілудің бірыңғай жағдайларын қамтамасыз етеді.

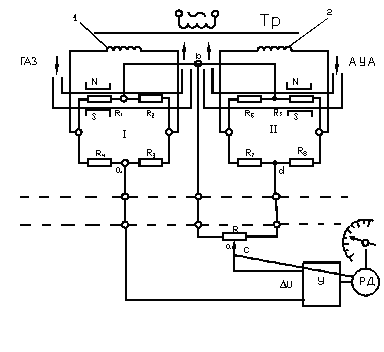

Екі көпірлі өлшеу сұлбасы бар газанализатордың кескіні 8.3 суретте келтірілген. Алғашқы түр- лендіргіш - қабылдағышта -күштік трансформатор-

дың екінші реттік 1,2 ормаларынан қоректенетін екі көпір орнатылған.

I

Қабылдағыш

көпір – жұмыстық, оның сыртпен жылу алмасатын,

Екінші реттік

құрал

8.3 Сурет – мн типті автоматты магниттік

газанализатордың сұлбасы

платинадан жасалған - резисторларын сарапталып жатқан газ орағытып өтеді. біртексіз магнит өрісінде, ал жалған магнит полюстері арасында (мыс блокта) орналасқан. кедергілер тұрақты, ол

манганиннен жасалады.

Г

8.3-сурет

аз қоспасында оттегі болған кезде, I көпір теңестірілмеген режимде жұмыс істейді, және өлшеу диагоналындағы кернеуі оттегі концентрациясына тәуелді болады. II көпір салыстыру көпірі болып табылады. Оның платинадан жасалған резисторларын ауа орағытып өтеді. Мұнда да, иіні сияқты жалған магнит полюстері арасында (мыс блокта) орналасқан. кедергілері сияқты манганиннен жасалады. Ауадағы оттегі концентрациясы тұрақты болғандықтан, II көпір тұрақты балланс емес сигналын тудырады. -ның тербелісі тек қорек кернеуінің ауытқуымен, қоршаған ортаның температурасы мен қысымының ауытқуымен анықталады.

Жұмыстық көпірдің сигналын өлшеу үшін автоматты компенсациялық әдіс қолданылады. Компенсациялық сигнал ретінде салыстыру көпірінің кернеуінің реохордтан алынатын үлесі (α 0-ден 1-ге дейін өзгереді.) алынады.

8.2.4 Оптикалық газанализаторлар.

Оптикалық газанализаторларда анықталып жатқан компоненттің концентрациясы газ қоспасының оптикалық қасиеттерінің өзгеруі бойынша анықталады. Газ қоспасының оптикалық қасиеттері ортаның сыну көрсеткіші, спектрлік жұтылу және сәуле шығару көрсеткіштері, спектрлік тығыздық сияқты параметрлер бойынша сипатталады.

Оптикалық газанализаторлар үш топқа бөлінеді: 1) инфрақызыл және ультракүлгін жұтылу; 2) спетрлік фотометрлік; 3) фотоколоримертлік.

Бұл әдістің үлкен шешушілік қабілеті оптикалық газанализаторларды өнеркәсіптік газ қоспаларындағы қопарғыш және токсинді компоненттерінің
