6.3 Сурет – Теңестіруші ыдысы жоқ деңгей

өлшегіштің қателігін бағалау сұлбасы

Бөлгіш қондырғылардың төменгі

жағындағы дифманометр және

импульстік түтіктер агрессив сұйықпен толтырылады. Қысым түсіріліп тұрған резервуардағы сұйықтың деңгейін өлшеу үшін пайдаланылатын ең қарапайым деңгей өлшеу сұлбасы 6.4 суретте келтірілген біркамералы теңестіруші ыдыс қолданылатын қазан барабанындағы деңгейді өлшеу сұлбасы. Мұнда 1 – теңестіруші ыдыс бу кеңістігімен қосылады, бұл ыдыс та, 2 – құбыр да жылу изоляциясымен қапталмайды. 3 – құбыр тікелей барабанның су кеңістігіне қосылады. Қысым айырмасы 4 – дифманометрмен өлшенеді, - плюстік және -минустық камералардағы қысымдар арқылы оңай есептеледі. , мұндағы 1-теңестіруші ыдыс пен 2-импульстік түтіктегі судың тығыздығы. қысымы барабандағы тығыздығы сұйықтың һ бағанының, 3-импульстік түтіктегі тығыздығы сұйықтың Н бағанының және барабандағы тығыздығы , биіктігі (Н-h) бу бағанының гидростатикалық қысымдарының қосындысына тең:

. (6.4)

Сонда дифманометрге әсер ететін қысым құламасы мына өрнекпен анықталады

. (6.5)

Сонымен деңгейөлшегіштің көрсетуі Н деңгейдің мәніне ғана емес, судың және будың тығыздықтарына да тәуелді, ол тығыздықтар барабандағы ортаның температурасына және қысымына тәуелді. Сондықтан

дифманометр – деңгей өлшегіштің

шкаласы барабандағы қысымның

жұмыстық (номинал) мәніне

келтіріліп, есептеледі.

Сонымен қатар өлшеу нәтижесіне

импульстік түтіктегі судың

тығыздығының өзгеруі де әсер етеді,

себебі бұл кезде 2-импульстік түтіктегі Н

сұйық бағанының гидростатикалық

қысымы өзгереді, бірақ - қысым

тұрақты болып қалуы керек. Бұл жағдай

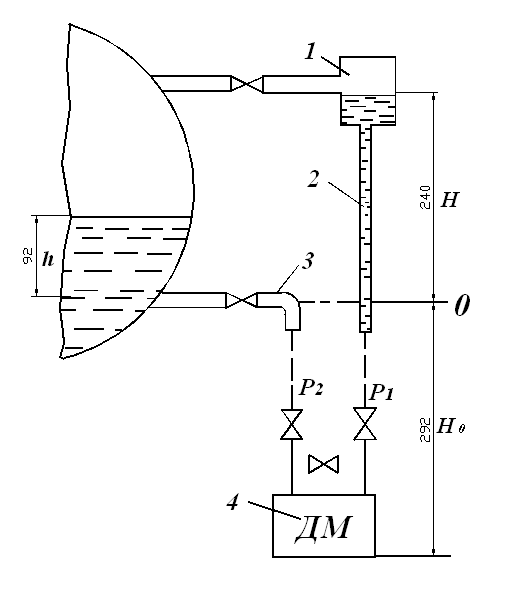

6.4 Сурет - Біркамералы теңестіруші ыдысы бар деңгей өлшеуіштің сұлбасы

сыртқы ортаның температурасы

өзгергенде, немесе барабандағы ортаның

температурасы өзгергенде мүмкін

болады.

Бақылау сұрақтары

1 Деңгей өлшеуіштер қандай мақсатпен қолданылады?

2 Деңгей өлшеуіштердің қандай түрлерін білісіздер?

3 Деңгей өлшеуіштің қателігін азайту үшін қандай шаралар қолдану керек?

4 Деңгейөлшегіштің көрсетуі Н деңгейдің мәнінен басқа қандай шамаларға тәуелді болады?

5 Агрессив сұйықтың деңгейін өлшеу үшін қандай шаралар қолданылады?

6 Дифманометрлік деңгейөлшеуіштер деп қандай аспаптарды атайды?
