4.3 Сынақты жүргізу

4.3.1. 2,5 класты санауыштын тексеру барысында контрольды құрылғылар - вольтметр және амперметр - 2,5 класын қабылдайды, ал үлгілік ватьметр 0,5 класын. Санауы дискісінің таңдап алынған толық айналым санының уақыты секундомер көмегімен алынады.

4.3.2. Санауыштың белгілі мәндерін паспорты бойынша алынады. Мысалы, санауыштың: 1 кВт*ч = 2400 об көрсетілсе.

1 кВт*ч = 1000 Вт*60м*60с = 3600000 Вт*с и Nном. = 2400 об демек,

36000000 Вт*с

Сн = ---------- = 1500 ------.

2400 об

4.3.3. Тізбектеп бөлінген ток және кернеу 4.1 суретте көрсетілген схеманы жинау.

4.3.4. cos = 1 болады жүктеме тәуелді болғандағы санауыштын негізгі тәуелділігін табу.

4.3.4.1. Кернеу Uн, ток Iн және cos = 1 орнау.

4.3.4.2. Uн –кернеуінің тұрақты мәнінде токты орнату 10%, 25%, 50%, 100% қолданылатын жүктеме қуатын және санауышта дискінің 10 айналымына уақытын өлшеу. Өлшенген мәндерді 4.1 кстеге еңгізу.

Таблица 4.1.

N	Uн,В	I,A	P,Вт	N,об	t,c	Cн, Вт*с/об	Cд, Вт*с/об

4.3.4.3. Әрбір жүктемеге санауыштын нақты тұрақтылығын анқтау:

Сд = Рt/N,

м ұндағы Р – үлгілі ватьметр арқалы алынған қуат Вт;

N – t уақыт аралығындағы дискінің айналмалы саны.

4.3.4.4. Әрбір жүктеме мәні үшін салыстырмалы қателік келесі формуламен анықталады:

Wном. - W

₀ = ---------- 100%

W

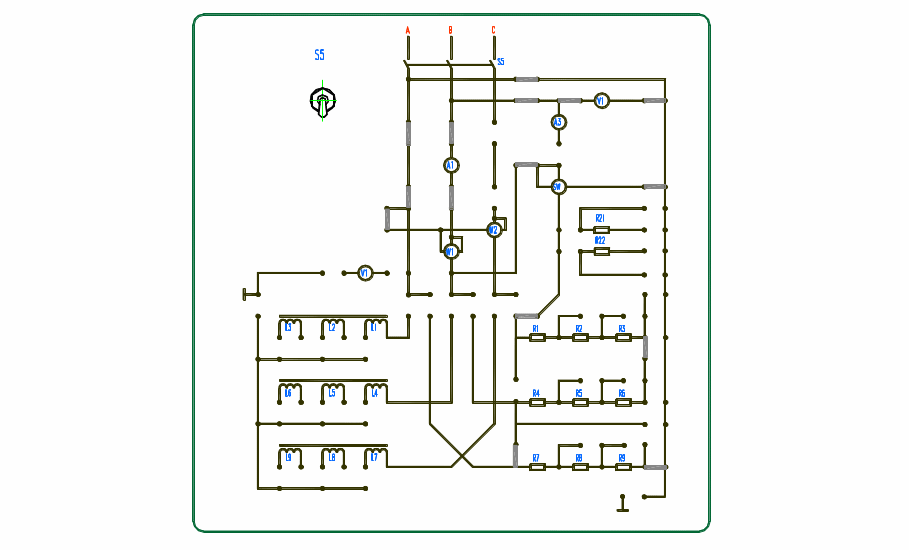

Сурет 4.1.

4.3.5. Санауыштың өзіндік жүрісінің жоқтығын тексеру.

4.3.6. Санауыштын сезімталдығын анықтау. (сурет. 4.2. қараңыз)

Санауыштың токты тізбегінің сезімталдылығын анықтау үшін, милиамперметрді қою керек. Қондырғын қоспақ бұрын токты ауыстырып қосқышын нольдік қалпына келтіру керек. Содан кейін ток жүктемесін ақырындап жарарлата бастайды және оның мәндерін белгілеп алыныз.

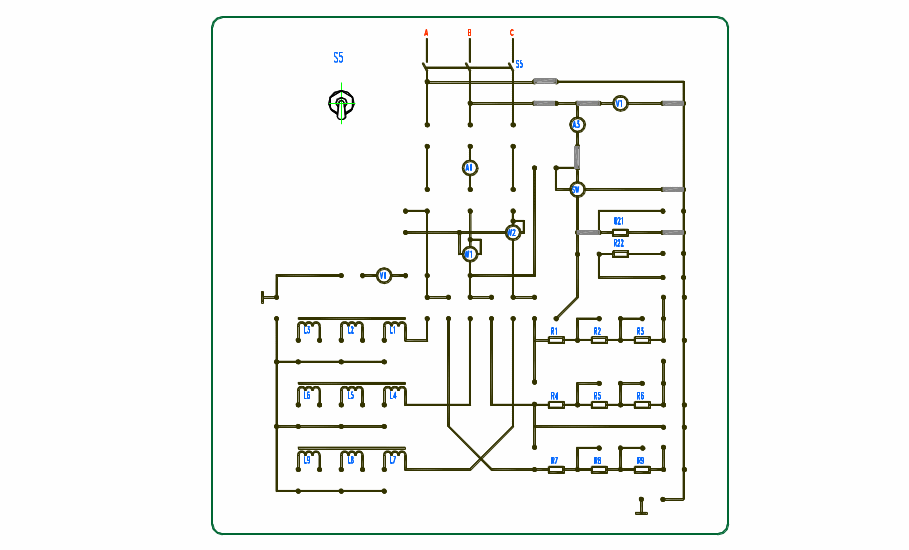

Сурет 4.2.

4.4 Сынақ нәтижесін қорыту

4.1. Әртүрлі жүктемеде санауыштың қателігін анықтау;

4.4.1. Санауыштың керекті салыстырмалы қателігінің графигін тұрғызу ₀ = f(Iн);

4.4.3. Өзіндік жүрістін жоқтығын тексеру;

4.4.4. Санауыштың сезімталдығын тексеру.

4.5 Тексеруге арналған сұрақтар

4.5.1. Қандай жағдайда бір фазалы санауышта айналу моменті пайда болады?

4.5.2. Қандай жағдайда бір фазалы санауышта тежегіш момент пайда болады?

4.5.3. Айналу моментінің формуласын жазыңыз.

4.5.4. Санауыштың сезімталдылығы дегеніміз не?

4.5.5. Санауыштың номинальды тұрақтылығы дегеніміз не?

4.5.6. Санауыштың өзіндік жүрісі дегеніміз не?

4.5.7. Өзіндік жүріс санауыштың көрсеткішіне қалай әсер етеді?

4.5.8Өлшеу механизмінің жүйесіне қандай бір фазалы санауыш қолданылады?
