11.3. Жұмыстың орындалу тәртібі.
11.3.1. Осцилографтың көмегімен кернеуді және токты өлшеу үшін жанама әдіс арқылы ваттметрдің тексеру схемасын жинау керек. (Сур. 3.3.) және шығысқа қарай қатарластыра R7, R8, R9 осциллографты орналастыру керек (кернеуді өлшеу кезінде) және ваттметрдің W1 токтық ормадарының шығысына қарай немесе амперметрдың шығысына қарай А1 (токты өлшеу кезінде). Кернеуді өзгерте отырып, токтың немесе кернеудің нақты өлшене алатын мәндерін беру керек.
11.3.2. Кедергінің әртүрлі мәндерін бере отырып қайтадан өлшеу (R7, R8, R9). Осциллографтың көмегімен алынған мәндерді құралдың көрсеткіштерімен салыстыру.
С
урет.
11.2.
11.3.3. Жиілікті өлшеу үшін 11.3. суреттегі схеманы жинау қажет.
1 1.3. Сурет

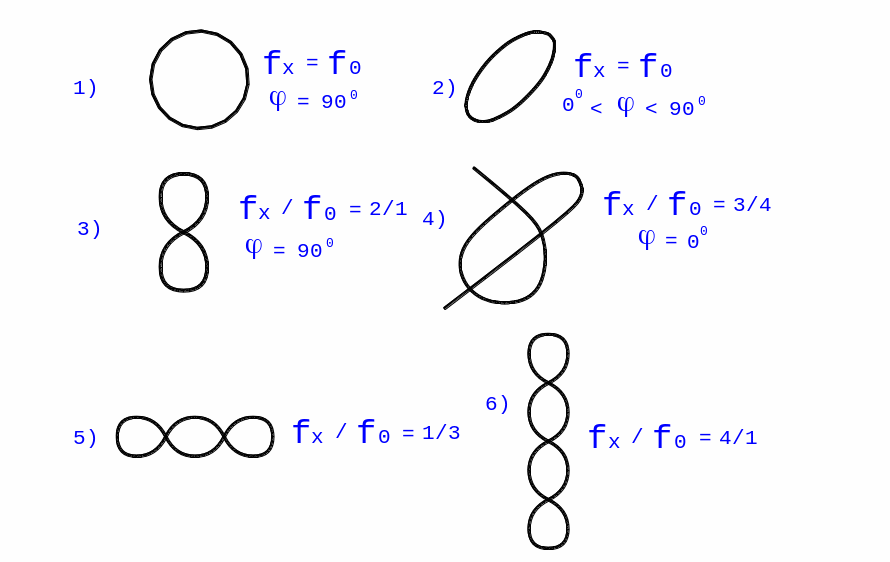

Генератордың шығысынан алынған төменгі жиілік өлшеу жиілігі болып табылады. Генератордың шығыс сигналының жиілігін бірқалыпты реттеу арқылы осцилографтың экранында тұрақты суретті алу және суреттің горизонтальды және вертикальды жақтарының мәндерін санау керек.
11.3.3. "Жиілік" ручкасын осцилографтың экранында келесі тұрақты көрсеткіш пайда болғанға дейін айналдырып, жұмысты қайта жүргізу.
11.4. Тәжірибенің нәтижесін өңдеу.
11.4.1.Келесі формула арқылы зерттеліп отырған жиіліктің мөлшеріне есептеу жүргіз:
m
fУ = ----- *fХ,
n
мұнда f0 - У кірісіндегі сигналдың жиілігі; fХ - Х кірісіндегі сигналдың жиілігі; m - горизонталь жазықтығындағы мөлшер саны; n - вертикаль жазықтығындағы мөлшер саны.
11.5.Бақылау сұрақтары.
11.5.1. Электронды осциллографтың көмегімен синусоидалы сигналдардың қандай параметрлерін өлшеуге болады?
11.5.2. Осциллографта синхронизациялаушы кернеуді қандай мақсатқа қолданады?
11.5.3. Осциллографта күшейткіш кернеуді қандай мақсатқа қолданады?
11.5.4. Ұңғымалы генератордың шығысындағы кернеу қандай формада?
11.5.5. ЭЛТ-ң қандай электродына зерттелуші кернеу беріледі?
11.5.6. Осциллографпен жиілікті өлшеу кезінде қандай тәсілдер қолданылады?
11.5.7. Осцилоллографтың көмегімен қандай шарт арқылы анықталмаған сигналдың жиілігін анықтайды?
