Зертханалықлық жұымыс №10
3 Фазалы тораптағы активтік қуатты өлшеу
10.1 Жұмыстың мақсаты
10.1.1. Бір фазалы ваттметрдің көмегімен 3 фазалы тораптағы активті қуатты өлшеудің негізгі әдісімен танысу;
1
0.1.2.
3- фазалы ваттметрдің жұмыс әрекетімен
және қондырғымен толық танысу;
10.1. Сурет
10.2 Негізгі теориялық түсінік
3 фазалы тоқты тораптың қуатын өлшеу . 4 сымды жүйенің қуатын өлшеу үшін 10.1 суреттегі схемадағыдай қосылғын. Нейтральды сымды 3 ваттметр қажет.
10.1. Сурет
Жалпы активті қуаты:
Р = Ра + Рв + Рс.
Берілген қуатты өлшеу схемада үш ваттметр көмегімен әртүлі қалыпты және қалыпсыз жүктеме үшін дұрыс нәтиже береді.
Симметрилық жүктеме қолданылған қуатты өлшеу барысында бір ваттметр қолданады:
10.2. Сурет
Р = 3Рф,
мұндағы Рф – симметриялық жүктемедегі әр фазаға қолданылатын активтік қуат.

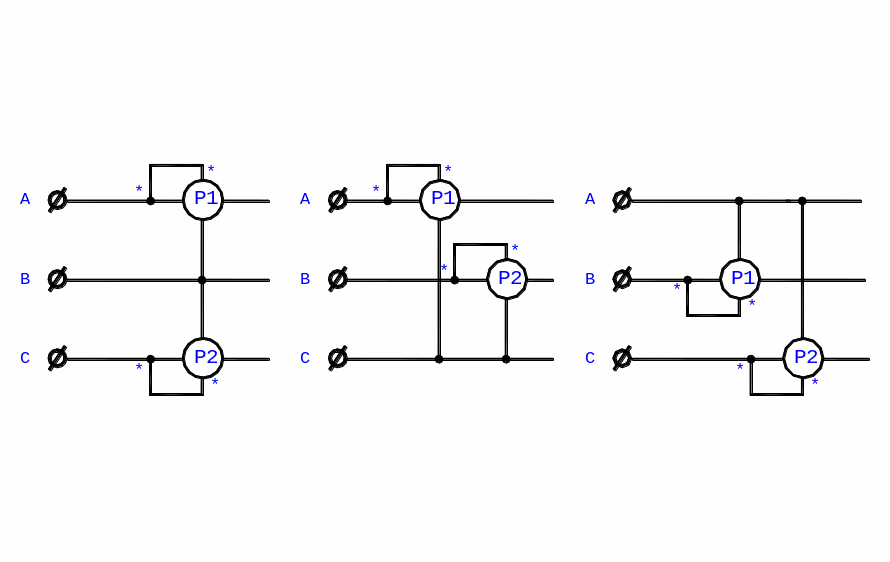

Нольдік сымсыз 3 сымды жүйенің куатын өлшеу келесі схеманың біреуінде көрсетілген.
а)
б)
в)
Үш сымдық тізбекте активтік қуатты өлшеу үшін екі ваттметрлік схемадағы жүктемелер жұлдызша және үш бұрышты қосылуы арқылы қолданыла береді.
Стационарлық 3 фазалы құрылғының үздіксіз жұмыс істеу режимін бақылау барысында 3 фазлы ваттметр қолданады.
Құрылғы екі жек магнит сымы бар, олар тізбектей орамдалған. Үш фазалы жүйенің сызыкернеуіне әрбір рамкалы қосымша кедергілердің көмегі арқылы қосылады.
Әрбір қозғалмалы рамкалар тудыратың айналмалы момент келесідей; құрылғының стрелкасы нольдік мәнінен ауытқудағы рамканың қозғалыс суммалары пропарциональ. Құрылғыда екі ваттметрдің көрсеткіштері автоматты түрде қосылады және оның шкаласы 3 фазалы жүйенің қуатының мәндерімен градуирленеді.
10.3 Жұмыстың жүргізулері
Бұл жұмыста екі элементті ваттметр көмегімен 3 фазала жүйенін активті қуаттын өлшеу әдісімен танысу .

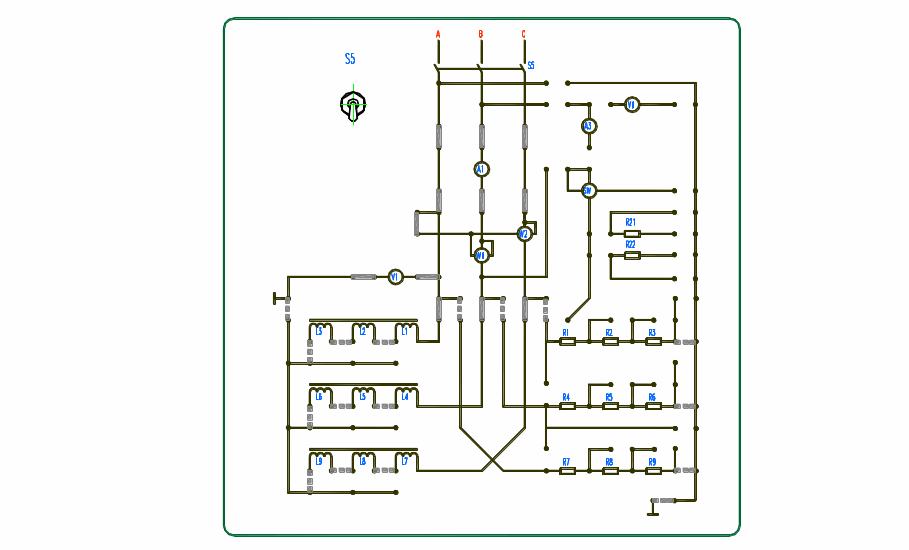

10.3.1. Схеманы жинау (10.3 сурет)
10.3. Сурет.
10.3.2. Стендке қосылғаннан кейін А1, V1, W1, W2 құрылғыларының көрсеткіштерін жазып қою керек( токты және кернеуді әрбір фазада өлшеуге болады, ол үшін өшірілген жүйеде қайтадан коммутациялау жүргізу керек).
10.3.3. Жүктеменің мәнін өзгерте отырып жұмысты қайтадан жүргіз (R4, R5, R6).
10.3.4. L4, L5, L6 сиымдылықтарын жүктеме ретінде қосып және қосқыш құрылғының көрсеткішін өзгертіп 1, 2, 3... жұмысты қайтадан жүргіз.
10.4. Тәжірибенің нәтижесін өңдеу.
10.4.1. Қуатты төмендегі формулалар арқылы есептеу керек:
Р = Uа Iа cosА + Uв Iв cosВ + Uс Iс cosС – симметриялы емес жүктеме үшін,
Р = 3 Uф Iф cos = 3 I2ф Rф
10.4.2. Шыққан мәндерді 3 фазалы ваттметрдің көрсеткішімен салыстыр.
10.5. Бақылау сұрақтары.
10.5.1. Қандай жағдайда және қандай схема арқылы 3 фазалы жүйенің активті қуатын бір бірфазалы ваттметрмен өлшеуге болады?
10.5.2. 3 фазалы жүйенің активті қуатын өлшеу үшін қандай жағдайда екі ваттметрдің схемасын қолдануға болады?
10.5.3. 3 фазалы ваттметрдің құрылымы және жұмыс істеу принципі.
