Практическое занятие №4: Скатные крыши и чердаки: общие сведения. Стропильные конструкции: наслонные и висячие стропила. Построение плана стропил. Водоотвод с покрытий организованный и неорганизованный. Построение плана крыши.

1. Скатные крыши и чердаки. Общие сведения.

Скатные крыши являются од­ной из разновидностей покрытий зда­ний, ограждающих их сверху от раз­личных атмосферных воздействий. Скатными крыши названы потому, что геометрически выполняются в виде одной или нескольких наклонных пло­скостей — скатов, способствующих бы­строму стенанию дождевых и талых вод. Обычно эти скаты, наклон кото­рых достаточно велик, устраиваются над чердаком, вследствие чего их на­зывают чердачными скатными крыша­ми в отличие от бесчердачных (совме­щенных) покрытий.

Конструктивно скаты состоят из верхнего водонепроницаемого ограж­дающего слоя — кровли и поддерживающей ее системы несущих элемен­тов крыши — стропил и обрешетки. Область применения чердачных скатных крыш ограничива­ется в основном гражданскими здани­ями малой а средней этажности. При­менение таких крыш в зданиях свыше пяти этажей не рекомендуется. Это связано с трудностями уборки снега, необходимостью отвода воды через внутренние водостоки (СНиП 2.08.01—85) и т. п.

Уклон покрытий выражают в градусах на­клона ската к условной горизонтальной плос­кости, например 20, 30°, через тангенс этого угла, в виде простой дроби 1/4; 1/10, в виде де­сятичной дроби 0,25; 0,1 или в виде % (например, 30° составляют 33% от 90°). Для обеспечения одинаковых условий стекания во­ды и одинаковой долговечности покрытия всем его скатам придают одинаковый уклон, уста­навливаемый в зависимости от вида применяе­мого кровельного материала. Для скатов чер­дачных крыш обычно принимают уклоны от 1/5 до 1/1. Покрытия с уклонами поряд­ка 1/20, 1/10 (5 и 10%) называют пологими. Покрытия с уклоном кро­вель до 2,5% называют плоскими. Обычно их используют для устройст­ва террас, открытых площадок на крышах и т. д., т. е. как эксплуатиру­емые плоские покрытия.

Допускаемые уклоны кровель

Наименование материала	Уклон, град
Кровельная сталь	Минимум 8
Черепица	Минимум 30…40
Плоские асбестоцементные плитки, шифер	Минимум 30
Волнистые асбестоцементные обыкновенного профиля	Минимум 15
То же, усиленного профиля	Минимум 10
Двухслойный рулонный ковер	Максимум15
Трехслойный рулонный ковер	Максимум 6
Тесовая кровля	Максимум 50

По количеству скатов чердачные крыши бывают одно-, двух-, четырех- и многоскатными.

Ребро двугранного угла, образуе­мого в вершине крыши двумя ската­ми, называется коньком. Треугольный скат крыши, расположенный в торце вытянутого в плане здания, называет­ся вальмой; неполный торцовый скат — полувальмой. Если же крыша заканчивается в торце вертикальной стеной, то могут быть два решения: торцевая стена поднимается выше по­верхностей ската крыши, образуя щипец; скаты крыши перекрывают торцевую стену и выступают перед ней, образуя крытый сверху треуголь­ный участок стены — фронтон. При устройстве на этой стене горизонталь­ного карниза, отделяющего треуголь­ный участок, образуется тимпан фрон­тона.

Выступ крыши перед фасадом, за­канчивающийся капельником, препят­ствующим стеканию и смачиванию во­дой поверхностей стены, называется свесом. Вынос (расстояние от стены) этого свеса обычно минимум 50... 60 см.

В местах пересечения соседних скатов образуется двугранный угол, который может быть выступающим и западающим. Линия пересечения вы­ступающего угла называется накосным ребром; западающего — ендовой. Как правило, скаты кровли имеют одинаковый уклон. В этом случае по­ложения линий накосного угла и ен­довы в плане совпадают с биссектри­сами углов здания. Если дом имеет прямые углы, то проекции на­косных ребер чертят в плане под углом 45°.

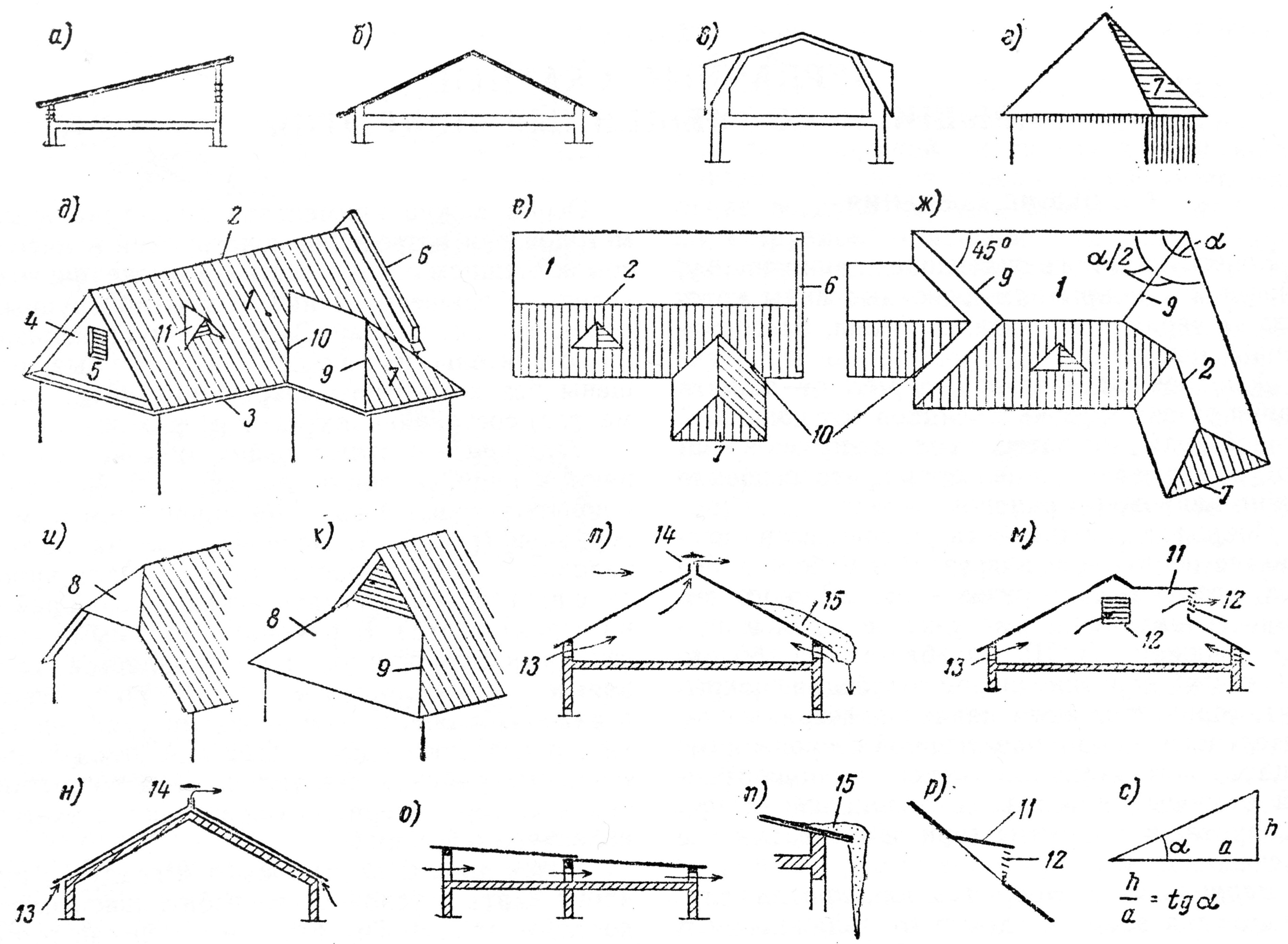

Основные формы чердачных скатных крыш:

а — односкатная; б — двускатная; в — крыша с мансардой; г —шатровая; д, с — общий вид и план крыши малоэтажного здания; ж —пример построения плана скатной крыши; и, к — полувальмовые торцы двускатной крыши; л, м, н, о — схемы проветривания чердаков и воздушных прослоек крыши; п — схема образования наледи на карнизе; р — схема слухового окна; с — обозначение ук­лонов крыши; 1 — скат; 2— конек; 3—свес крыши, или карниз; 4— фронтон; 5 — тимпан фронтона; 6—щипец; 7 — вальма; 8—полувальма; 9 — накосное ребро; 10 — ендова; 11 — слуховое окно; 12 — решетка жалюзи; 13— приточное отверстие; 14 — вытяжное отверстие; 15 — снег и наледь на холодном карнизе.

Чердачные скатные крыши, как правило, не утеплены. Теплозащитные ограждающие функции присущи толь­ко чердачному перекрытию. Исключе­ние составляют участки крыш, распо­ложенные над мансардными этажами (наклонные участки); в таких случа­ях устраиваются скатные бесчердач­ные совмещенные покрытия.

Конструкции чердака проектируются так, чтобы был обеспечен сво­бодный проход высотой не менее 1,6 м и шириной не менее 1,2 м (на отдель­ных участках протяженностью до 2 м допускается высота 1,2 м) вдоль чер­дака; в самых низких местах у на­ружных стен высота должна быть не менее 0,4 м, для обеспечения перио­дического осмотра и при необходимо­сти ремонта конструкции, и в противопожарных целях. Для уменьшения пожарной опасности чердак длин­ного здания разделяют на отсеки несгораемы­ми поперечными стенами — брандмауэрами.

Внутри чердака иногда устраиваются жи­лые мансардные помещения, ко­торые в каменных зданиях отделяют от черда­ка брандмауэрами, а в деревянных — трудно­сгораемыми перегородками.
