3. Определение глубины заложения.

Глубину заложения фундаментов или рас­стояние от планировочной отметки земли до подошвы фундамента для зданий без подва­ла принимают в зависимости от:

• назначения зданий и сооружений и их конструктивных особенностей,

• наличия подземных коммуника­ций,

• величины и характера нагрузок,

• глубины заложения фундаментов примыкающих зда­ний,

• геологических и гидрогеологических условий строительной площадки (виды грунтов, несущая способность и пучинистость, уровень грунтовых вод и возможные колебания его в период строительства и эксплуатации зда­ний, наличие верховодья)

• и от климатических условий района.

При отсутствии под­валов и больших приямков на непучинистых грунтах обычно проектируют фунда­менты мелкого заложения, подошва которых располагается на глубине не менее 0,7 м от уровня земли. На пучинистых (глинистых) грун­тах, на среднезернистых и мелкозернистых влаж­ных песчаных грунтах, на мелкозернистых пылеватых песках и илистых грунтах глубину заложения подошвы фунда­мента наружных стен принимают ниже толщины промерзающего слоя не ме­нее чем на 0,2 м.

Под внут­ренние стены ми­нимальную глубину заложения фундаментов принимают равной 0,5 м при сборных фундаментах, а при монолитных фундаментах (бетонных, бутобетонных и т. п.)—0,7 м.

Для большинства районов нашей страны глубина про­мерзания грунтов превышает 1 м, фун­даменты с такой глубиной залегания подошвы называют фундаментами глу­бокого заложения.

Глубина про­мерзания грунтов для г.Иркутска – 2,8 - 3,0м.

Глубина заложения фундаментов для одно-, двухэтажных зданий.

Грунты в пределах расчетной глубины промерзания	Расстояние от планировочной отметки до грунтовых вод в период промерзания грунта	Глубина заложения фундаментов для одно-, двухэтажных зданий
Скальные и полускальные породы	Любое	До скалы, независимо от глубины промерзания грунта
Крупнообломочные грунты, пески гравелистые, крупные и средние	Любое	Независимо от глубины промерзания грунта, но не менее 0,7 м
Пески мелкие, пылеватые, супеси, суглинки, глины (при замерзании в увлажненном состоянии становятся пучинистыми грунтами)	Превышает расчетную глубину промерзания грунта более чем на 2 м	То же
То же	Превышает расчетную глубину промерзания грунта менее чем на 2 м	Не менее ¾ расчетной глубины промерзания грунта, но не менее 0,7 м
То же	Менее расчетной глубины промерзания грунта	Ниже расчетной глубины промерзания грунта не ме­нее чем на 0,2 м.

4. Построение плана ленточного фундамента.

Толщина стены, мм		Ширина ленточного фундамента, мм
		Из бутово­го камня	Из бутобе­то­на	Из монолит­ного желе­зобетона	Из сборных железобе­тонных блоков
Из легкобе­тонных бло­ков	200	300;500	350	300	300
	300
	400	500	400	400;300	400;300
	500		500	500;400	500;400
	600	600	600	600;500	600;500
Из кирпича	250	300;500	350	300	300
	380	500	400	400;300	400;300
	510		500	500;400	500;400
	640	600	600	600;500	600;500
Из бруса	180	300;500	350	300;400	300
	220
Бревен­чатая	180… …320	300;500	350	300;400	300
Каркасная	200	300;500	350	300;400	300
	250
	280

С хема разреза бутового ленточного фундамента

Схема плана бутового фундамента.

Схема разреза бутобетонного ленточного фундамента.

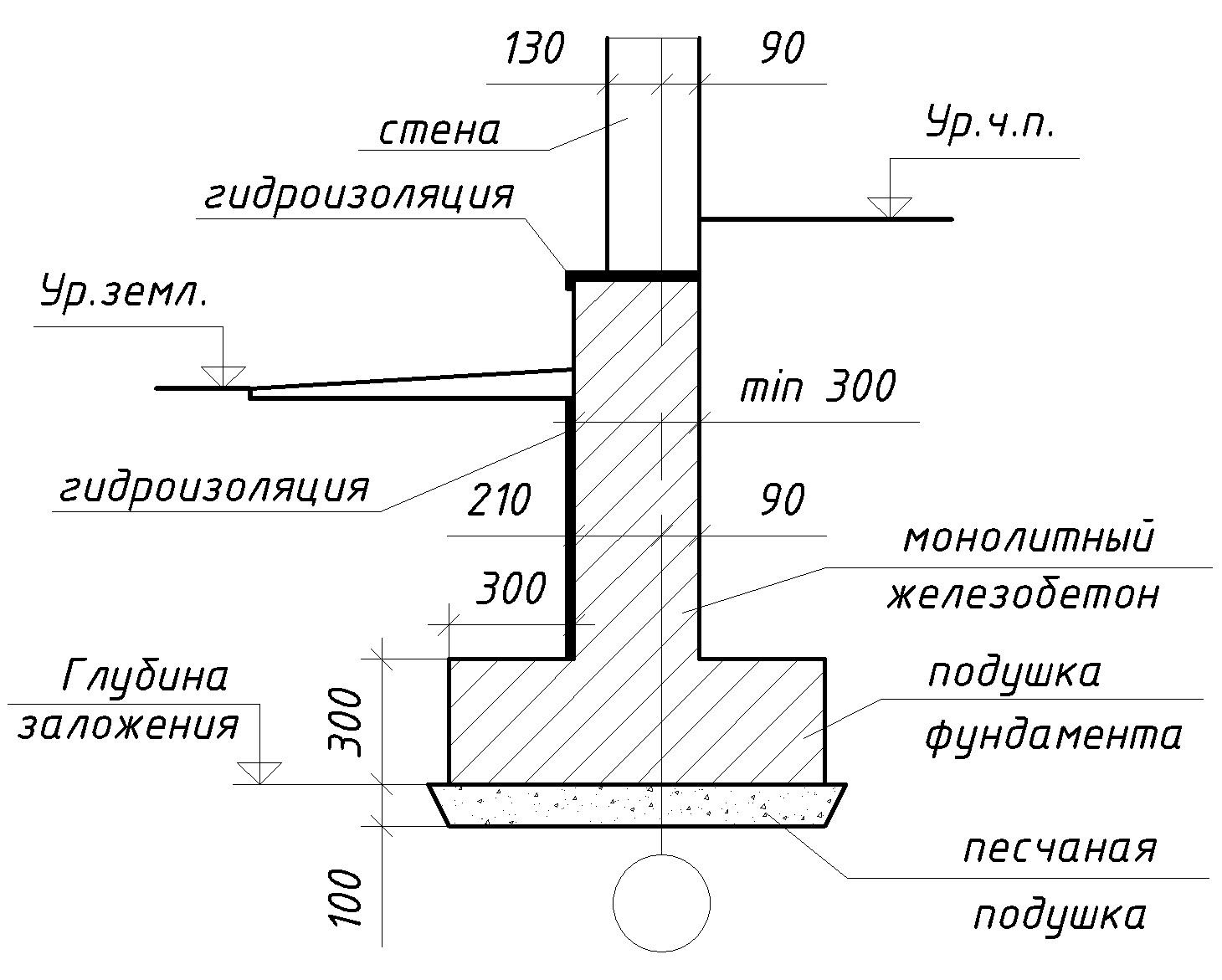

Схема разреза монолитного железобетонного

ленточного фундамента.

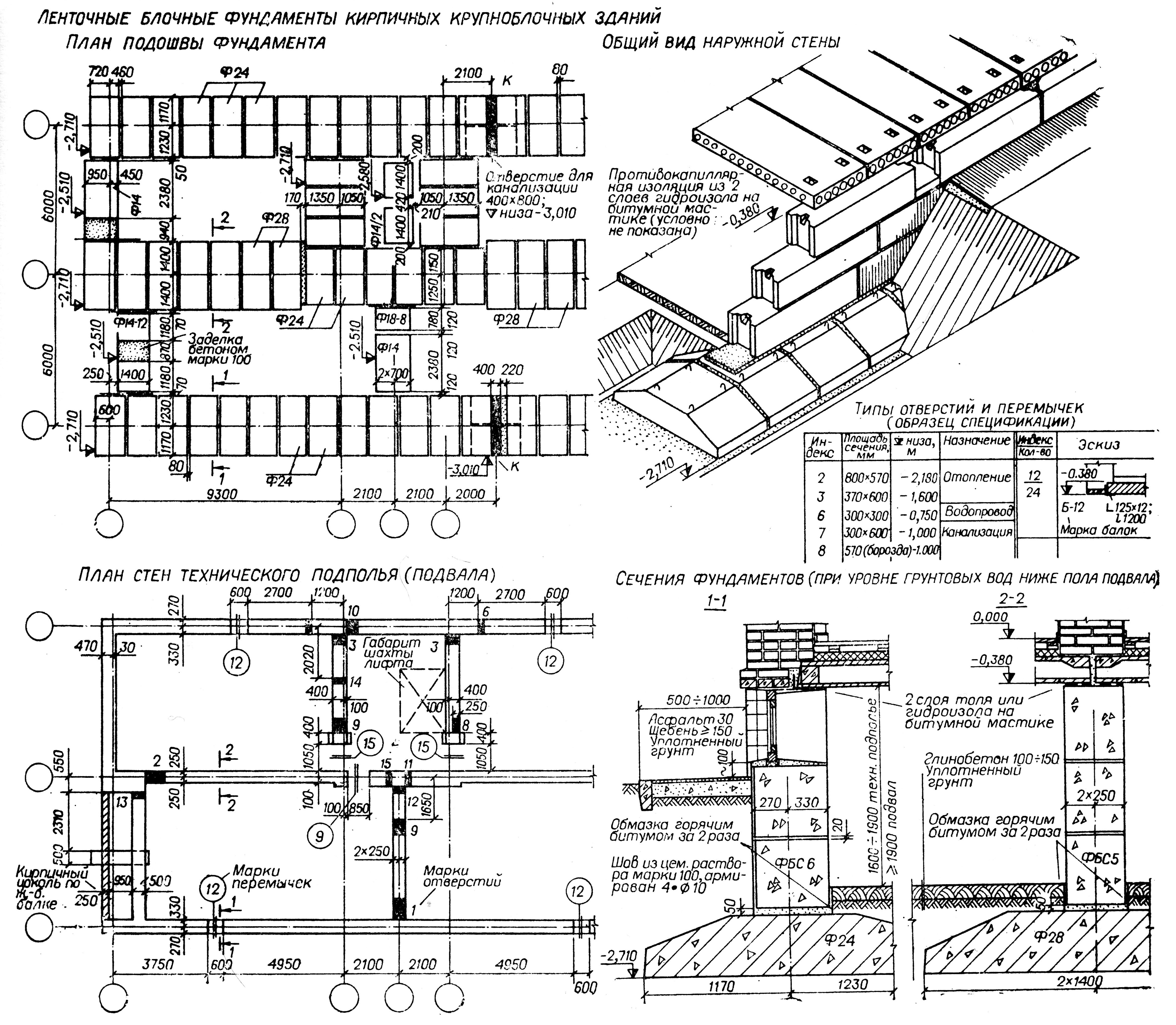

Ленточный фундамент из сборных железобетонных блоков.

Железобетонные плиты и блоки для ленточных фундаментов.

	Сечение		Длины, мм	Марки	Эскизы
	Ширина, мм	Высота, мм
Плиты	3200	500	1180; 780	Ф 32; Ф 32-8
	2800			Ф 28; Ф 28-8
	2400			Ф 24; Ф 24-8
	2000			Ф 20; Ф 20-8
	1600	300	2380; 1180; 780	Ф 16; Ф 16-12; Ф 16-8
	1400			Ф 14 ; Ф 14-12; Ф 14-8
	1200			Ф 12; Ф 12-12; Ф 12-8
	1000			Ф 10; Ф 10-12; Ф 10-8
	800		2380; 1180	Ф 8; Ф 8-12
	600			Ф 6; Ф 6-12
Блоки сплошные	600	580	2380; 880	ФБС 6; ФБС 6-9
	500			ФБС 5; ФБС 5-9
	400			ФБС 4; ФБС 4-9
	300			ФБС 3; ФБС 3-9
	600	280	1180	ФБСН - 6
	500			ФБСН – 5
	400			ФБСН - 4

Марки плит обозначаются буквой Ф; марки блоков высо­той 0,6 м — буквами ФБС; высотой 0,3 м — ФБСН; блоков с пустотами — ФБП; с вырезами — ФБВ. Далее проставляется число, характери­зующее длину плит или ширину блоков, в дециметрах. Для доборных изделий добавлена через дефис их длина в дециметрах. К марке усиленных изделий добавляется индекс «у».

Для курсовой работы:

Фундаментные блоки сплошные (ФБС; ФБСН)	Фундаментные железобетонные плиты (Ф)
300	Ф 6; Ф 6-12
400	Ф 8; Ф 8-12
500	Ф 8; Ф 8-12; Ф 14 ; Ф 14-12; Ф 14-8
600	Ф 14 ; Ф 14-12; Ф 14-8; Ф 16; Ф 16-12; Ф 16-8
