Федеральное агентство по образованию РФ

Казанский Государственный Архитектурно-Строительный Университет

Кафедра теплогазоснабжеия

и вентиляции

Курсовая работа

«Отопление и вентиляция жилого дома»

Содержание

1.Отопление

1.1. Теплотехнический расчет наружных ограждений

1.2. Определение теплопотери

1.3. Выбор и расчет отопительного оборудования и системы отопления

1.4. Подбор оборудования

2. Вентиляция

2.1. Расчет аэродинамических каналов

Приложение 1

Приложение 2

Приложение 3

Приложение 4

Заключение

Список использованной литературы

1. Отопление

1.1 Теплотехнический расчет наружных ограждений

Исходные данные в соответствии СНиП 23-01-99 «Строительная климатология» для Тайги:

-средняя температура наиболее холодной пятидневки с обеспеченностью 0,92: t_ext=-39°С;

-средняя температура отопительного периода со среднесуточной температурой 8°С: t_ext^av= -7,7°С;

-продолжительность отопительного периода: z_ht=235 сут;

Требуемое сопротивление теплопередаче наружной стены:

R = , м²х°С/Вт

R =((23-39)*1)/(8,7*4) = 1,7 м²х°С/Вт

Величина градусосуток отопительного периода ГСОП (Dd):

ГСОП = (t_в – t_н)Z_on =(23+7,7)*235=7214,5 °Схсут.

R =aDd+b=0,00035*7214,5+1,4=3,93 м²х°С/Вт

Из R и R выбираем большее.

Термическое сопротивление утеплителя:

R_ут = R - ( ) = 3,281 м²х°С/Вт

где - толщина штукатурки из известково-песчаного раствора;

- кладка из глиняного обыкновенного кирпича на цементно-песчаном растворе;

- кладка из глиняного кирпича на цементно-песчаном растворе;

- штукатурка из цементно-песчаного раствора;

, , - расчетный коэффициент теплопроводности материала;

°С – коэффициент теплоотдачи внутренней поверхности стены, принимается по [2];

°С – коэффициент теплоотдачи наружной поверхности стены.

Определим необходимую толщину утеплителя при материале - теплоизоляционные изделия из вспененного синтетического каучука «Аэрофлекс» при сухом климате А ( ):

м округляем до 0,15 м, м

R =4,398 м²х°С/Вт

К=1/ =0,227 Вт/м²х°С – коэффициент теплопередачи наружной стены.

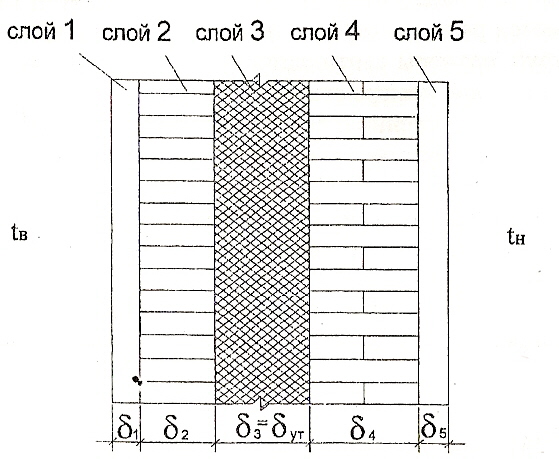

Ограждающая конструкция стены

С лой1 –внутренняя штукатурка

Слой2 – кирпич силикатный

Слой3- утеплитель

Слой4- кирпич глиняный обыкновенный на цементно-шлаковом растворе

Слой5-наружная штукатурка

Толщина всей стены равна 540 мм

1.2. Определение теплопотерь через ограждающие конструкции здания

Рассчитаем теплопотери жилой комнаты 1:

T_{комнаты}= +23°С;

ГСОП = 7214,5°СхСут

Кнс=0,227 Вт/м²х°С; По найденному значению ГСОП по табл.4 [3],приложению 2 находим термические сопротивления: для окон: м²х°С/Вт; Вт/м²х°С

К_окна= К_НС=1,428-0,227 = 1,201 Вт/м²х°С

м²х°С/Вт

К^пт=1/5,14=0,194 Вт/м²х°С

Теплопотери пола находим по формуле:

где R_ВП = 2,5 м²х°С/Вт, м , Вт/мх°С

м²х°С/Вт , K=0,17 Вт/м²х°С

м²х°С/Вт, К=0,12 Вт/м²х°С

м²х°С/Вт, K=0,07 Вт/м²х°С

Добавку на ориентацию принимаем в соответствии с графиком ориентации ограждающих конструкций по сторонам света.

Потери теплоты через наружные ограждения определяем по формуле:

Q_огр=к*F(t_в-t_н)*n(1+β), Вт.

где К – коэффициент теплопередачи ограждающих конструкций, Вт/м²°С;

А – расчетная площадь ограждающих конструкций, м²;

β – добавочные потери теплоты в долях от основных потерь [5];

n – коэффициент, учитывающий положение наружной поверхности ограждения по отношению к наружному воздуху.

Потери теплоты помещения Q_ПОТ= Q_огр, Вт

Q_инф=0,28L_инф* ,

где L_инф-расход воздуха, удаляемого естественной вытяжной вентиляцией, принимемый равным 3 м³/ч на 1 м² площади жилых помещений и кухни;

-плотность воздуха, кг/м³, = =1,5 кг/м³;

с-теплоемкость воздуха, принимаемая равной 1,005 кДж/(кгх°С);

Q_инф=1468,148 Вт

Бытовые поступления определяются по формуле:

Q_быт =КхF_ПЛ=10х18,7=187 Вт, где К- норма теплопоступлений, равная 10 17 Вт

F_ПЛ-площадь пола помещения;

Тепловые нагрузки на отопительные приборы жилых комнат будут составлять :

Q_полн =Q_пр= Q_пот+Q_инф-Q_быт=2391.023 Вт

Результаты расчетов всех помещений представлены в Приложении 1
