Сводные данные расчета приведенных затрат сравниваемых

вариантов развития сети на первом этапе.

Вариант схемы	Ен·К= 0,12·К	Ил	Ипот	З = Ен·К+ Ил+ Ипот
1	2388,9	557,4	633,4	3579,7
2	2370,5	553,1	622,7	3546,3
3	2188,7	510,7	523	3222,4
4	2262,8	527,9	607,3	3398
5	2148,7	501,4	698,9	3349
6	2136,5	498,5	585,1	3220,1

По полученным технико-экономическим расчетам я выбираю для дальнейшего

рассмотрения схему №5 и схему №6.

Расчет параметров установившегося режима.

Расчет сложнозамкнутой сети ( вариант №5)

Сводные данные по расчету сопротивлений линий.

Линии		Провода		Сопротивления,Ом						Реак. мощн q0 на 100 км	Во 10-6 см/км
№	Длина км	Марка	N	активное		реактивное		полное
				Ro	Rл	Xo	Xл	Zo	Zл
L1 L2 L3 L4 L5	275 250 162,5 175 150	300/39 300/39 500/64 240/32 240/32	1 1 1 1 1	0,098 0,098 0,06 0,121 0,121	26,95 24,5 9,75 21,18 21,8	0,429 0,429 0,413 0,435 0,435	117,9 107,3 67,1 76,1 65,3	0,44 0,44 0,42 0,45 0,45	121 110 68,3 78,8 67,5	14,1 14,1 14,6 13,9 13,9	2,64 2,64 2,74 2,6 2,6

Составляем систему уравнений по первому и второму закону Кирхгофа:

S ₀₁- S₁₂ = S_В1;

S₁₂+ S₀₂+ S₂₃= S_В2;

S₀₁+(- S₀₁ ) = S_В3;

S₀₁·Z₁+ S₁₂·Z₄ - S₀₂·Z₂ = 0;

S₀₃·Z₃+ S₂₃·Z₅ - S₀₂·Z₂ = 0.

S ₀₁- S₁₂ = 120,6;

S₁₂+ S₀₂+ S₂₃= 95,7;

S₀₁+(- S₀₁ ) = 108,1;

S₀₁·121+ S₁₂·78,8 - S₀₂·110 = 0;

S₀₃·68,3+ S₂₃·67,5 - S₀₂·110 = 0.

На основании системы составляем и решаем матрицы относительно полных,

активных и реактивных мощностей.

1 0 0 -1 0 140,6

0 1 0 1 1 162,7

А = 0 0 1 0 -1 194,1

121 -110 0 78,8 0 0

0 -110 68,3 0 67,5 0

S₀₁ = 109,03 МВА S₀₂ = 96,79 МВА S₀₃ = 118,58 МВА

S₁₂ = -11,57 МВА S₂₃ = 10,48МВА

1 0 0 -1 0 120,08

0 1 0 1 1 140,05

А1 =0 0 1 0 -1 180,06

121 -110 0 78,8 0 0

0 -110 68,3 0 67,5 0

Р₀₁ = 90,82 МВт Р₀₂ = 80,98 МВт Р₀₃ =98,39 МВт

Р₁₂ = -9,26 МВт Р₂₃ = 8.33 МВт

1 0 0 -1 0 67,25

0 1 0 1 1 52,48

А2= 0 0 1 0 -1 59,78

121 -110 0 78,8 0 0

0 -110 68,3 0 67,5 0

Q₀₁ = 60,45 МВар Q₀₂=53,41 МВар Q₀₃ = 65,35 МВар

Q₁₂ = -6,8 МВар Q₂₃ = 5,87 МВар

По полученным потокам мощности видно, что точка потокораздела – точка 1.

Тогда исходная схема сети с учетом точки разрыва в точке потокораздела выглядит так:

1

Z4

Z1

ЦП

2

3

Z5

Z2

Z3

s_В3

S_В2

Покажем расчет режима максимальных нагрузок вручную, а итерации и остальные режимы сведем в таблицу.

ЦП S₁ S₀₁^н Z_L1 S₀₁^k S_В1 -jQ_c01^н -jQ_c01^к

Q₀₁^К = 0,5 · (220)² · 2,64 ·275 = 14,2 (МВар)

S₀₁^К = S₀₁ - j Q₀₁^к = 90,82 + j60.45 – j14,2 = 90,82 + j46,25 (МВА)

(МВА)

S₀₁^Н = S₀₁^К +ΔS₀₁ = 90,82+j46,2 +4,95 +j 17,79= 95,77+j63,99 (МВА)

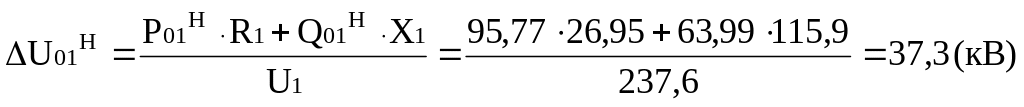

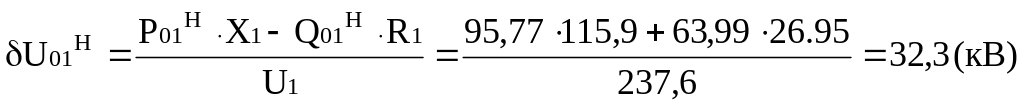

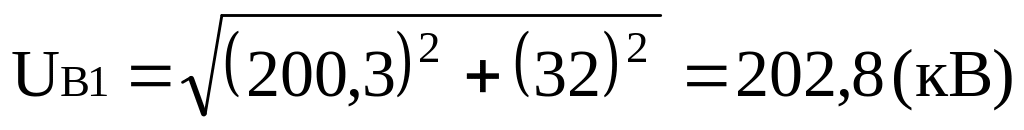

U_В1 = U₁ – ΔU₀₁^Н -jδU₀₁^Н = 237,6-37,3-j32 = 200,3 – j32 (кВ)

S₁ = S₀₁^Н -j Q₀₁^Н = 95,77 +j63,99 –j14,2= 95,77 + j49,79 (МВА)

Рассчитываем теперь кольцевую часть этой схемы. Теперь у нас точка потокораздела-

это точка 2 и в ней мы делаем разрыв для расчета напряжений в точке 2 и 3.

S_A L3 3 L5 2 L2 S_В

S_A3 S₂₃ S_В2 S₃ S₂

S₂ = 162,1 +j67,3 (МВА)

S₃ = 194,1+j59,78 (МВА)

L2 = 250 км

L3 = 162,5 км

L5 = 150 км

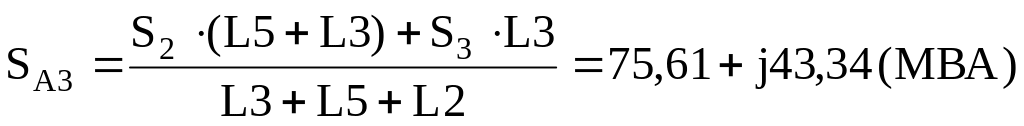

Найдем мощности в точке потокораздела

S₂₃ = S_A3 –S₃ = 4,45+j5,08 (МВА)

Q_A3^" Q_A3 Q₂₃^" Q₂₃^’ Q_В2^" Q_В2^’

Z3 3 Z5 2 2' Z2 S_A3^Н S_A3^K S₂₃^Н S_В2^Н S₃ S₂₃^K S_В2^K

Q₂₃^' = 0,5·b₀·L·U²

Q₂₃^' = 2,946 (МВар)

S₂₃^К = S₂₃ - j Q₂₃^к =4,45 – j2,95 (МВА)

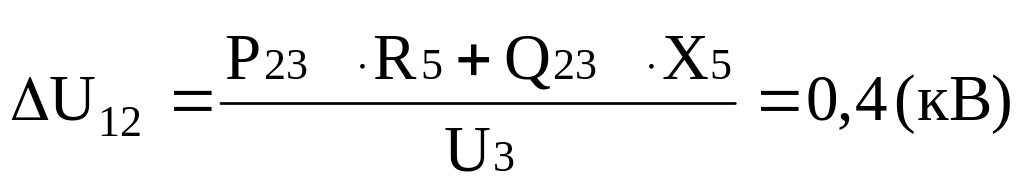

S₂₃^Н = S₂₃^К +ΔS₂₃ = 4,45-j2,913 (МВА)

Q_А3^' = 0,5·b₀·L3·U² = 11,326 (МВар)

S_А3^К = S₂₃^Н+S₃ -j Q₂₃^' -j Q_А3^' = 94,515 + 41,187 (МВА)

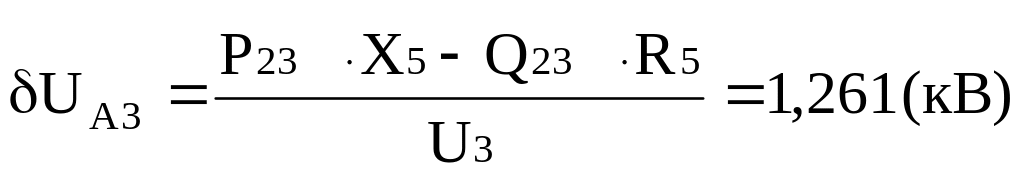

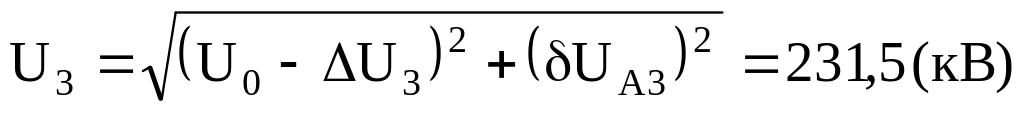

S_A3^Н = S_A3^К +ΔS_A3 =9,238 +j14,99 (МВА)

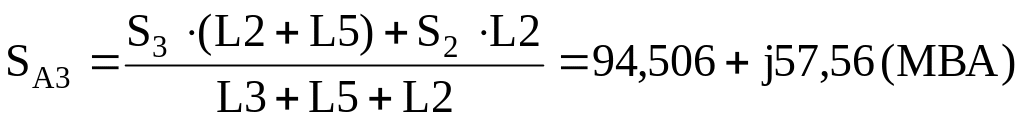

Правую ветвь рассчитаем аналогично.

Рассчет параметров сети в режиме максимальных нагрузок.

№ итерации	Uпс-1 (кВ)		Uпс-2 (кВ)	Uпс-3 (кВ)
0 1 2	201,3 198,3 197,8		218,5 216	231,5 232,5
		197,8	216		232,5

Рассчет параметров сети в режиме минимальных нагрузок

№ итерации	Uпс-1 (кВ)		Uпс-2 (кВ)	Uпс-3 (кВ)
0 1 2	181,5 174,2 173,1		196,5 195,4	213,5 212,9
		173,1	195,4		212,9

Рассчет параметров сети в послеаварийном режиме

Допустим , что у нас произошел обрыв линии L1

№ итерации	Uпс-1 (кВ)		Uпс-2 (кВ)	Uпс-3 (кВ)
0 1 2	187,9 184,9 183,3		218,5 216	231,5 232,5
		183,3	216		232,5
