Комплектность понтонных парков (пмп, пмп-м, пп-91,
ППС-84) и их возможности при оборудовании паромных и мостовых переправ.
Организация и состав материальной части парка пмп
Парк содержится и обслуживается понтонным батальоном и организационно может делиться на две части, из которых каждая часть (полупарк) обеспечивает самостоятельное оборудование мостовых и паромных переправ.
В комплект парка входят :
- 32 речных звена с автомобилями;
- 4 береговых звена с автомобилями;
- 2 выстилки с автомобилями;
- 12 буксирно-моторных катеров БМК-150 или БМК -130 с транспортными автомобилями УРАЛ(КАМАЗ);
- 1 комплект вспомогательных принадлежностей, инструмента и запасных частей.
Таблица № 1.
ХАРАКТЕРИСТИКА ПАРОМОВ, СОБИРАЕМЫХ ИЗ
МАТЕРИАЛЬНОЙ ЧАСТИ ПАРКА
Грузоподъемность моста, т |
Ширина проезжей части, м |
Предельная длина моста, м |
Численность расчета для наводки моста Понтонеров (водителей) |
Время на наводку моста, мин |
60 20 |
6,5 3,29 |
227 382 |
102(34) 102(34) |
30 50 |
Таблица №2.
ХАРАКТЕРИСТИКА ПАРОМОВ, СОБИРАЕМЫХ ИЗ
МАТЕРИАЛЬНОЙ ЧАСТИ ПАРКА
Грузоподъемность парома, т
|
Количество паромов, собираемых из парка, шт.
|
Количество звеньев на один паром, шт.
|
Длина парома
|
Численность расчета для сборки парома, чел. |
Время сборки парома, мин.
|
|||
речных |
береговых |
понтонеров |
водителей |
|||||
40 60 80 110 150 |
16 10 8 4/5 4 |
2 3 4 5/6 7 |
- - - 1/0 1 |
13,50 20,25 27,00 39,25 52,75 |
6 9 12 18 24 |
2 3 4 6 8 |
8 10 12 13-15 16-20 |
|
Мост грузоподъёмностью 60 т допускает движение танков со скоростью до 30 км/час (дистанция между машинами в метрах равна скорости их движения в км в час), а также сопутное или встречное движение в два ряда машин, не превышающих по весу половины грузоподъёмности моста, без ограничения скорости движения.
Мост грузоподъемностью 20 т допускает движение машин весом до 20 т со скоростью до 30 км/час при габаритной ширине ходовой части не более 2,6 м, а машин весом до 12 т - с неограниченными скоростями.
Пропускная способность 60 - тонного моста составляет 600 - 800 танков в час, а при неблагоприятных условиях - 230/300 танков в час.
На реках шириной 200 — 500 м перевозной паром делает 3-4 рейса в час (при средних условиях).
Парк содержится и обслуживается понтонным батальоном и организационно может делится на 2 части, из которых каждая часть (полупарк) обеспечивает самостоятельное оборудование мостовых и паромных переправ.
В комплект парка входят:
- 32 речных звена с автомобилями;
- 4 береговых звена с автомобилями;
- 2 выстилки с автомобилями;
12 буксирно-моторных катеров БМК-Т с транспортными автомобилями Краз-255Б
1 комплект вспомогательных принадлежностей, инструмента и запасных частей.
Из комплекта парка ПМП-М может быть собрано паромов:
- 16 паромов грузоподьемностью 40 тонн.
Время сборки парома 7 минут.
Расчет - 4 понтонера, 3 водителя, 1 катерист. Для сборки требуется 2 речных звена, 1 катер.
Длина парома 13.5м., ширина проезжей части 6.55м.
- 10 паромов грузоподьемностью 60 тонн.
Время сборки парома 8 минут.
Расчет - 6 понтонеров, 4 водителя, 1 катерист.
Для сборки требуется 3 речных звена, 1 катер.
Длина парома 20.25м., ширина проезжей части 6.55м.
- 8 паромов грузоподьемностью 80 тонн.
Время сборки парома 9 минут.
Расчет - 8 понтонеров, 6 водителей, 2 катериста.
Для сборки требуется 4 речных звена, 2 катера.
Длина парома 27м., ширина проезжей части 6.55м.
- 5 паромов грузоподьемностью 120 тонн.
Время сборки парома 13-15 минут.
Расчет - 12 понтонеров, 9 водителей, 3 катериста.
Для сборки требуется 6 речных звеньев, 3 катера.
Длина парома 40.5м., ширина проезжей части 6.55м.
- 4 парома грузоподьемностью 130 тонн.
Время сборки парома 15-18 минут.
Расчет - 14 понтонеров, 10 водителей, 3 катериста.
Для сборки требуется 6 речных звеньев, 1 береговое звено, 3 катера.
Длина парома 40.5м., ширина проезжей части 6.55м.
- 4 парома грузоподьемностью 170 тонн.
Время сборки парома 16-20 минут.
Расчет - 18 понтонеров, 13 водителей, 4 катериста.
Для сборки требуется 8 речных звеньев, 1 береговое звено, 4 катера.
Длина парома 59.5м., ширина проезжей части 6.55м.

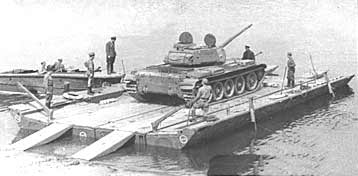

На снимке 40-тонный паром. Слева виден катер БМК-130М. Хорошо видно, что паром состоит из двух звеньев. Для заезда на паром используются сьемные аппарели, которые поднимаются и опускаются с помощью кран-балок с ручным приводом. Когда аппарели не нужны (при использовании звеньев в ленте моста, то они укладываются в специальные ниши на палубе бокового понтона).
Один комплект парка ПМП-М позволяет навести:
Наплавной мост грузоподъемностью 20 тонн длиной до 382 метров за 50 минут при ширине проезжей части 3.25 метра.
Допустимая скорость течения до 3 м/сек, волнение до 2 баллов.
Расчет для сборки 72 понтонера, 50 водителей, 16 катеристов.
Допустимая скорость движения по мосту 30 км/час.
Наплавной мост грузоподъемностью 60 тонн длиной до 227 метров за 30 минут при ширине проезжей части 6.55 метров.
Допустимая скорость течения до 3 м/сек, волнение до 2 баллов.
Расчет для сборки 72 понтонера, 50 водителей, 16 катеристов.
Примечание. Колесная техника может двигаться по мосту без ограничения скорости или в две колонны, или же можно организовать движение одновременно в обеих направлениях.
Парк ПП - 91 включает:
- 32 речных звена (рассчитаны для более значительной грузоподъемности и пропускной способности);
- 4 береговых звена (аппарели стали более пологими, а значит более удобными для въезда и выезда;
оборудованы гидроподъемниками, их конструкция обеспечивает надёжное сопряжение и с обрывистым берегом, при мелководье;
- 8 моторных звеньев МЗ - 235 (оснащены дизельными двигателями мощностью 233 л.с. они взяли на себя работу, которую в парке ПМП выполняют буксирно -моторные катера).
ПП-91 базируется на 50 автомобилях КРаЗ - 260Г и 4 автомобилях ЗИЛ-4334.
Выпускается Навашинским судостроительным заводом «Ока».
Позволяет наводить наплавные мосты грузоподъемностью:
- 60 т. (268 м );
- 90 т. ( 165 м.);
- 120 т. ( 141 м.);
Собирать паромы грузоподъёмностью:
- 90 т. (8 шт. );
- 180 т. (4 шт. )
и даже 360 т. (2 шт.).
Состыкованные с речными в общей ленте моторные звенья придают мосту (парому) высокую маневренность, позволяют наводить переправы на реках с большой скоростью течения и при волнении до 3 баллов.
Парк ППС-84 включает:
- 192 речных звена с понтонными автомобилями;
- 24 береговых звена с понтонными автомобилями;
- 12 комплектов выстилок с выстилочными автомобилями;
- 72 буксирно-моторных катера БМК-460 с катерными автомобилями;
- 12 комплектов вспомогательного оборудования;
- 12 комплектов такелажного оборудования;
- 12 комплектов технических средств для оборудования переправы зимой;
- 12 комплектов средств разведки;
- 24 транспортных автомобиля.
Парк может делиться на 12 частей, каждая из которых обеспечивает самостоятельное оборудование мостовых и паромных переправ, через водные преграды со скоростью течения до 4 м/с и волнением до 3 баллов.
