2. Проектирование теплоизоляционной оболочки домов по теплотехническим показателям ее элементов

Пример І – Проверить, может ли быть с учетом теплотехнических требований по зимним условиям эксплуатации наружной стеной панельного жилого дома однослойная конструкция при следующих исходных данных:

• Место строительства – г. Чернигов;

• Назначение здания – жилой дом;

• Ограждение – наружная стена – однослойная керамзитобетонная панель толщиной 300 мм на керамзитовом песке с плотностью ρ₀ = 1600 кг/м³.

Порядок выполнения теплотехнического расчёта, при этом определяют:

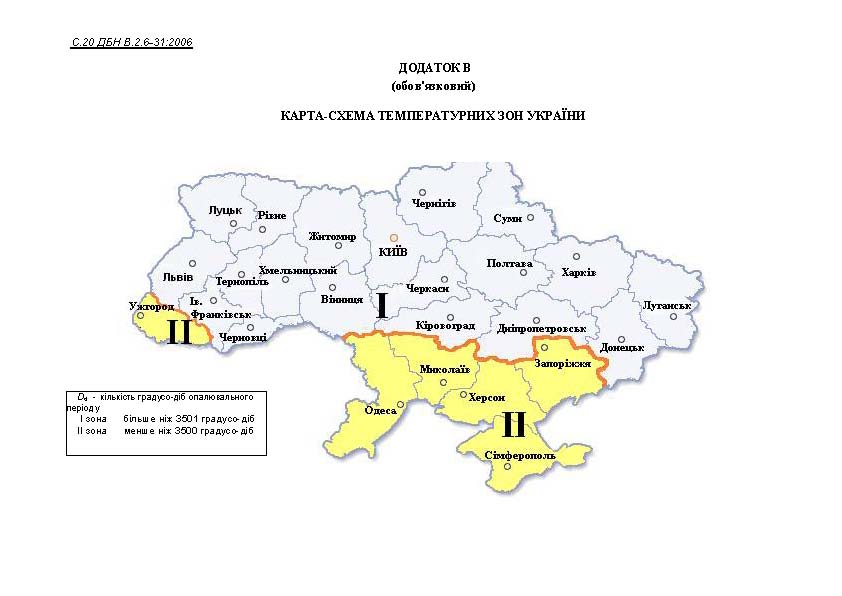

1.1 Температурную зону места строительства – по дополнению В –

– г. Чернигов находится в температурной зоне І.

1.2 Минимально допустимое значение сопротивления теплопередачи ограждения R _{q min} – по таблице 1 –

– для наружной стены жилого дома в г. Чернигов R _{q min} = 3,3 м²·К/Вт.

Таблица 1 - Минимально допустимое значение сопротивления теплопередачи ограждающей конструкции жилых и общественных домов (R_{q min})

№ поз.	Вид ограждающей конструкции	Значения Rq min, м2 ·К/Вт, для температурной зоны
		І	ІІ
1	Внешние стены	3,3	2,8
2	Совмещенные покрытия	5,35	4,9
…	…………………………………………….	…………………	………………..

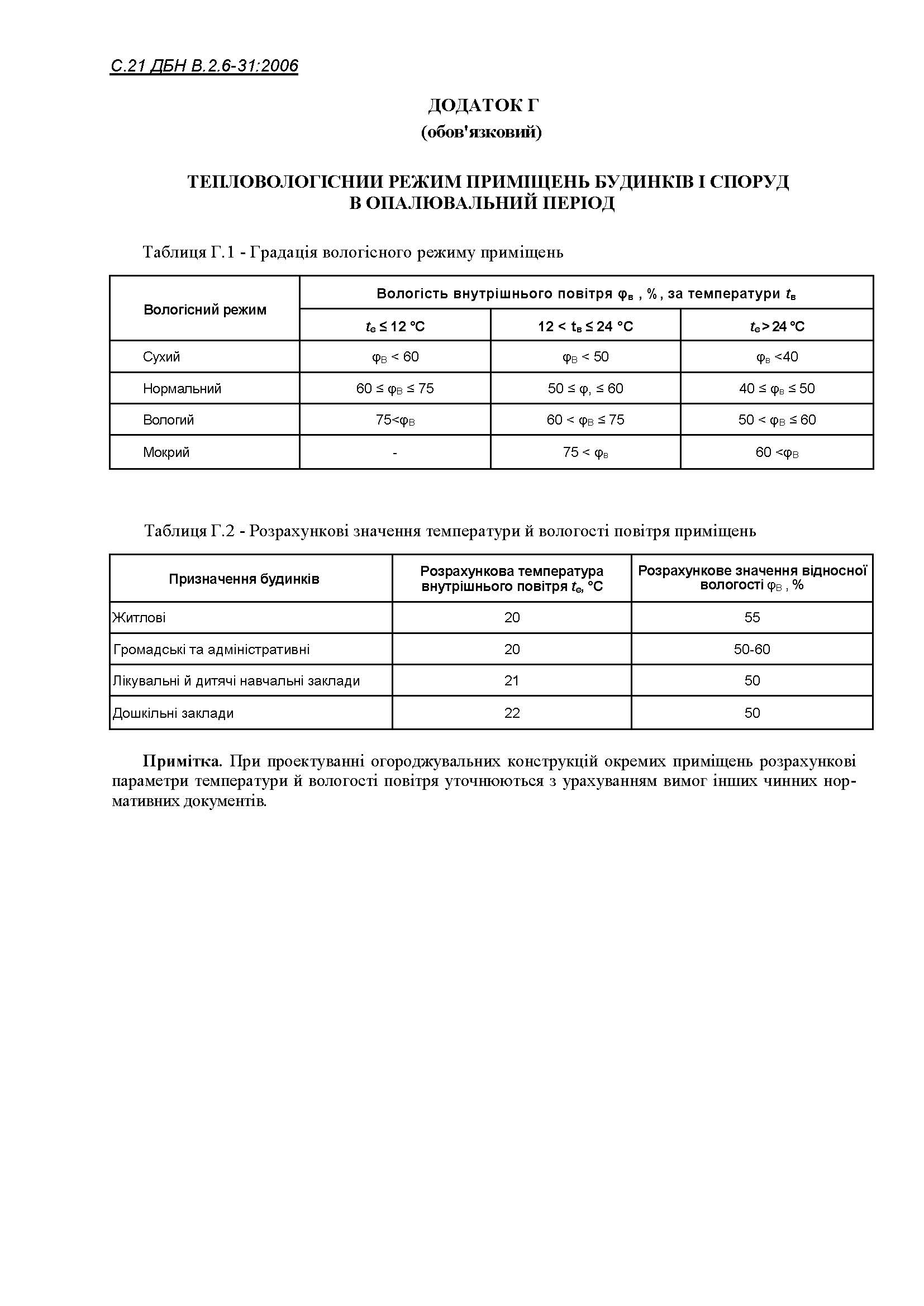

1.3 Тепловлажностный режим помещений и сооружений здания в отапливаемый период

– по дополнению Г.2 – для жилого дома

– расчетная температура внутреннего воздуха t_в = 20 °С;

– расчетная влажность внутреннего воздуха φ_в = 55 %;

– по дополнению Г.1 – влажностный режим помещений – Нормальный;

1.4 Влажностные условия эксплуатации материала в ограждающей конструкции – по дополнению К – для жилого дома при нормальном режиме влажности помещения

– условия эксплуатации материалов в конструкции наружной стены Б;

1.5 Значения расчетных теплофизических характеристик материалов в ограждающих конструкциях

– по таблице Л.1 дополнения Л – при условиях эксплуатации материалов Б

– для керамзитобетона на керамзитовом песке с плотностью ρ₀ = 1600 кг/м³

• расчетное значение коэффициента теплопередачи λ_рБ = 0,79 Вт/(м·К)

Додаток л (обов'язковий) розрахункові теплофізичні характеристики будівельних матеріалів

Таблиця Л.1 - ЗНАЧЕННЯ РОЗРАХУНКОВИХ ТЕПЛОФІЗИЧНИХ ХАРАКТЕРИСТИК

№ з/п	Назва матеріалу	Характеристика в сухому стані			Розрахунковий вміст вологи за масою в умовах експлуатації w, %		Розрахункові характеристики в умовах експлуатації
		густина ρ0, кг/м3	питома теплоєм­ність с0 , кДж/(кг·К)	теплопро­відність λ0 Вт/(м·К)			теплопровід­ність λp, Вт/(м·К)			Коефіцієнт теплозасво-єння s, Вт/(м2·К)			коефіцієнт паропро-никності μ , мг/(м·год·Па)
					А	Б		А	Б		А	Б		А, Б
1	2	3	4	5	6	7		8	9		10	11		12
2.2 Бетони легкі
58	Керамзитобетон на керамзитовому піску	500	0,84	0,14	5	10		0,17	0,23		2,55	3,25		0,3
		600	0,84	0,16	5	10		0,20	0,26		3,03	3,78		0,26
		800	0,84	0,21	5	10		0,24	0,31		3,83	4,77		0,19
		1000	0,84	0,27	5	10		0,33	0,41		5,03	6,13		0,14
		1200	0,84	0,36	5	10		0,44	0,52		6,36	7,57		0,11
		1400	0,84	0,47	5	10		0,56	0,65		7,75	9,14		0,098
		1600	0,84	0,58	5	10		0,67	0,79		9,06	10,77		0,09
		1800	0,84	0,66	5	10		0,80	0,92		10,5	12,33		0,09
