ЛАБОРАТОРНАЯ РАБОТА №1
Определение освещенности рабочего места
Цель работы: Приобретение практических навыков по определению естественной освещенности рабочих мест, изучение приборов для измерения освещенности и расчет коэффициента естественной освещенности.
Обеспечение: задания, видеоролик.
Актуализация опорных знаний
1.Назовите виды освещения.
2.Какое освещение обеспечивает наиболее комфортные условия труда?
3.Назовите виды искусственного освещения по назначению.
4.Какой прибор используют для измерения освещенности?
5.В каких единицах измеряют освещенность?
6.Назовите виды производственного естественного освещения в зависимости от устройства.
7.Дайте определение коэффициента естественной освещенности (КЕО).
Теоретическая справка
Освещение рабочего места – важный фактор создания нормальных условий труда. При правильно организованном освещении рабочего места обеспечивается сохранность зрения человека и нормальное состояние его нервной системы, а также безопасность в процессе производства. Таким образом, производственное освещение – неотъемлемый элемент условий трудовой деятельности человека.
Свет – это узкая часть электромагнитного спектра с длинами волн 10 - 340 000 нм. Этот участок еще называют оптической областью спектра.
Освещение, удовлетворяющее гигиеническим и экономическим требованиям, называется рациональным.
Освещенность
(
,
лк)- отношение светового потока, падающего
на элемент поверхности, содержащий
данную точку, к площади этого элемента
Естественное освещение по своему спектральному составу является наиболее приемлемым.
Для определения коэффициента естественной освещенности необходим люксметр. При выполнении лабораторной работы необходимо провести ряд замеров освещенности:
на расстоянии 0,5 м от окна;
в центре помещения;
на расстоянии 1,5 м от стены
Все замеры производятся на уровне 0,8 – 1 м от пола. По полученным данным определяется фактический коэффициент естественной освещенности (КЕО).
2. Экспериментальная часть
Задание 1. Ознакомьтесь с устройством люксметра на рисунке, запишите в тетрадь его основные характеристики.
Характеристика люксметра.
Объективный люксметр Ю-116 представляет собой малогабаритный переносной прибор, позволяющий производить измерения освещенности непосредственно по шкале измерителя.
Люксметр Ю-116 (рис.1) состоит из электроизмерительного прибора (гальванометр) - 1, фотоэлемента – 2, светопоглотительной насадки – 3, надеваемой на фотоэлемент.
На боковой стенке корпуса измерительного прибора расположена вилка для присоединения селенового фотоэлемента. На передней панели измерительного прибора имеется переключатель пределов измерения – 4 и корректор для установки стрелки в нулевое состояние.
Шкала гальванометра отградуирована в люксах по эталонному источнику света. Она имеет три основных диапазона: от 0 до 25 лк, от 0 до 100 лк и от 0 до 500 лк.
Задание 2.Просмотрите видеоролик о работе люксметра и измерение освещенности.
Задание 3. Изобразите размещение контрольных точек при измерении естественной освещенности помещений, пронумеруйте эти точки в тетради (№1,№2, и т.д. первая точка от окна слева).
Задание 4. Изучите пункты ГОСТа 24940-96. Здания и сооружения. Методы измерения освещенности. Запишите в тетрадь формулу расчета коэффициента естественной освещенности из пункта 7.2.
ГОСТ 24940-96. Здания и сооружения. Методы измерения освещенности.
(выписки из стандарта)
4 Аппаратура
4.1 Для измерения освещенности следует использовать люксметры с измерительными преобразователями излучения, имеющими спектральную погрешность не более 10%.
5.Подготовка к измерениям
5.2 Измерение КЕО проводят в помещениях, свободных от мебели и оборудования, не затеняемых озеленением и деревьями, при вымытых и исправных светопрозрачных заполнениях в светопроемах. Измерение КЕО может также производиться при наличии мебели, затенении деревьями и неисправных или невымытых светопрозрачных заполнениях, что должно быть зафиксировано при оформлении результатов измерений.
5.3 Для измерения КЕО выбирают дни со сплошной равномерной десятибалльной облачностью, покрывающей весь небосвод.

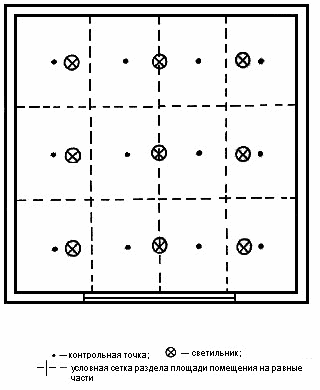

5.4 Перед измерениями выбирают и наносят контрольные точки для измерения освещенности на план помещения, сооружения или освещаемого участка (или исполнительный чертеж осветительной установки) с указанием размещения светильников.
