Практическая работа
Выбор защитных аппаратов в электоустановках напряжением до 1000 В.
Выбор сечения проводов

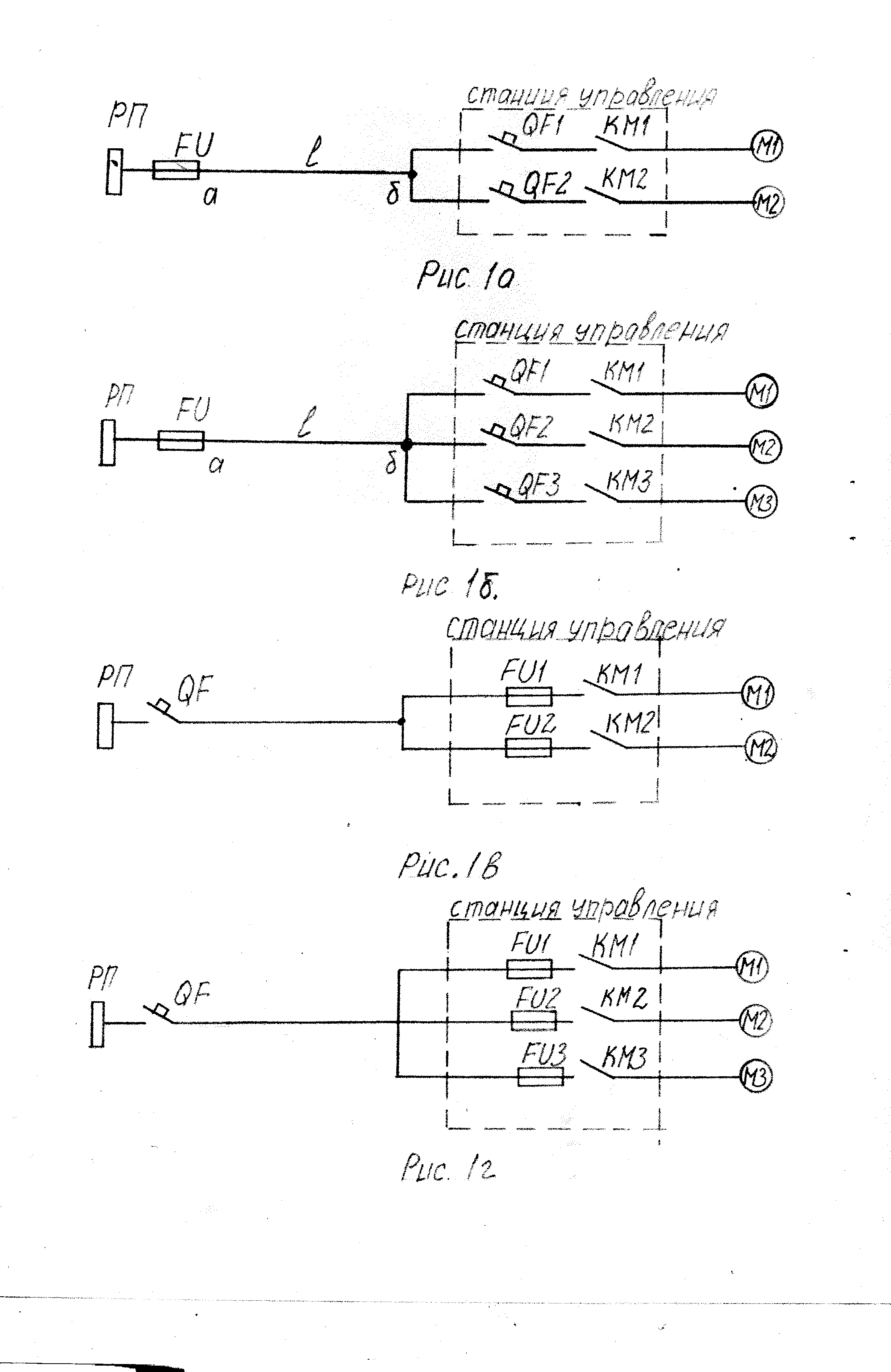

В соответствии со схемой, приведенной на рисунке выбрать:
аппаратуру защиты в станции управления станком;
защитный аппарат на ответвлении станком;
выбрать сечение проводов АПВ от РП к станку;
проверить защищенность проводов автоматом
рассчитать потерю напряжения на участке от РП до станка приняв соsφ=0,8; sinφ=0,6.
Исходные данные приведены в таблице 1
(Практическая работа будет зачтена при выполнении пунктов 1,2)
Таблица 1
Вариант |
Обозначение двигателей по рис. 1 |
Мощность двигателей Р, кВТ |
nн, об/мин |
Iн, А |
Iп/Iн,
|
Условия пуска |
Необходимость реверсирования |
Рис. |
Длина участка, м |
1 |
М1 М2 |
5,5 1,5 |
1445 1415 |
11,5 3,57 |
7,0 5,0 |
Легкие Легкие |
Требуется Не требуется |
1а |
100 |
2 |
М1 М2 М3 |
15 2,2 0,55 |
1465 1425 2740 |
29,3 5,02 1,33 |
7,0 6,0 4,5 |
Тяжелые Легкие Легкие |
Не требуется Не требуется Не требуется |
1б |
150 |
3 |
М1 М2 М3 |
11,0 5,5 0,18 |
1460 1445 2800 |
22,0 11,5 0,54 |
7,5 7,0 4,0 |
Легкие Легкие Легкие |
Требуется Не требуется Не требуется |
1б |
80 |
4 |
М1 М2 |
37,0 7,5 |
1475 980 |
68,8 16,5 |
7,0 6,0 |
Тяжелые Легкие |
Не требуется Не требуется |
1а |
300 |
5 |
М1 М2 М3 |
22,0 3,0 0,18 |
975 955 2800 |
41,3 7,4 0,54 |
6,5 6,0 4,0 |
Тяжелые Легкие Легкие |
Не требуется Требуется Не требуется |
1б |
250 |
6 |
М1 М2 |
30,0 4,0 |
1470 950 |
56,0 9,13 |
6,5 6,0 |
Легкие Легкие |
Не требуется Требуется |
1а |
75 |
7 |
М1 М2 |
18,5 5,5 |
1465 965 |
35,7 12,2 |
7,0 6,5 |
Легкие Легкие |
Не требуется Не требуется |
1а |
60 |
8 |
М1 М2 М3 |
22,0 7,5 0,37 |
1470 1455 1365 |
41,3 14,5 1,2 |
6,5 7,5 4,0 |
Легкие Легкие Легкие |
Не требуется Требуется Не требуется |
1б |
90 |
9 |
М1 М2 |
15,0 4,0 |
975 1430 |
30,0 8,6 |
6,0 6,0 |
Легкие Легкие |
Не требуется Не требуется |
1а |
120 |
10 |
М1 М2 |
18,5 3,0 |
975 1435 |
36,6 6,7 |
5,0 6,0 |
Тяжелые Тяжелые |
Не требуется Не требуется |
1а |
130 |
Вариант |
Обозначение двигателей по рис. 1 |
Мощность двигателей Р, кВТ |
nн, об/мин |
Iн, А |
Iп/Iн,
|
Условия пуска |
Необходимость реверсирования |
Рис. |
Длина участка, м |
11 |
М1 М2 |
5,5 1,5 |
1445 1415 |
11,5 3,57 |
7,0 5,0 |
Легкие Легкие |
Требуется Не требуется |
1в |
200 |
12 |
М1 М2 М3 |
15 2,2 0,55 |
1465 1425 2740 |
29,3 5,02 1,33 |
7,0 6,0 4,5 |
Тяжелые Легкие Легкие |
Не требуется Не требуется Не требуется |
1г |
280 |
13 |
М1 М2 М3 |
11,0 5,5 0,18 |
1460 1445 2800 |
22,0 11,5 0,54 |
7,5 7,0 4,0 |
Легкие Легкие Легкие |
Требуется Не требуется Не требуется |
1г |
180 |
14 |
М1 М2 |
37,0 7,5 |
1475 980 |
68,8 16,5 |
7,0 6,0 |
Тяжелые Легкие |
Не требуется Не требуется |
1в |
140 |
15 |
М1 М2 М3 |
22,0 3,0 0,18 |
975 955 2800 |
41,3 7,4 0,54 |
6,5 6,0 4,0 |
Тяжелые Легкие Легкие |
Не требуется Требуется Не требуется |
1г |
170 |
16 |
М1 М2 |
30,0 4,0 |
1470 950 |
56,0 9,13 |
6,5 6,0 |
Легкие Легкие |
Не требуется Не требуется |
1в |
175 |
17 |
М1 М2 |
18,5 5,5 |
1465 965 |
35,7 12,2 |
7,0 6,5 |
Легкие Легкие |
Не требуется Не требуется |
1в |
160 |
18 |
М1 М2 М3 |
22,0 7,5 0,37 |
1470 1455 1365 |
41,3 14,5 1,2 |
6,5 7,5 4,0 |
Легкие Легкие Легкие |
Не требуется Требуется Не требуется |
1г |
190 |
19 |
М1 М2 |
15,0 4,0 |
975 1430 |
30,0 8,6 |
6,0 6,0 |
Легкие Легкие |
Не требуется Не требуется |
1а |
220 |
20 |
М1 М2 |
18,5 3,0 |
975 1435 |
36,6 6,7 |
5,0 6,0 |
Тяжелые Тяжелые |
Не требуется Не требуется |
1в |
230 |
Вариант |
Обозначение двигателей по рис. 1 |
Мощность двигателей Р, кВТ |
nн, об/мин |
Iн, А |
Iп/Iн,
|
Условия пуска |
Необходимость реверсирования |
Рис. |
Длина участка, м |
21 |
М1 М2 М3 |
15 2,2 0,55 |
1465 1425 2740 |
29,3 5,02 1,33 |
7,0 6,0 4,5 |
Тяжелые Легкие Легкие |
Не требуется Не требуется Не требуется |
1г |
280 |
22 |
М1 М2 |
15,0 4,0 |
975 1430 |
30,0 8,6 |
6,0 6,0 |
Легкие Легкие |
Не требуется Не требуется |
1а |
220 |
23 |
М1 М2 |
37,0 7,5 |
1475 980 |
68,8 16,5 |
7,0 6,0 |
Тяжелые Легкие |
Не требуется Не требуется |
1в |
240 |
24 |
М1 М2 |
37,0 7,5 |
1475 980 |
68,8 16,5 |
7,0 6,0 |
Тяжелые Легкие |
Не требуется Не требуется |
1а |
100 |
25 |
М1 М2 |
18,5 5,5 |
1465 965 |
35,7 12,2 |
7,0 6,5 |
Легкие Легкие |
Не требуется Не требуется |
1а |
85 |
Приложение 1
