1. Исходные данные

Климатический район – II₅

Расчетная температура – t  –30C

Материал конструкции – Сталь С235

Класс бетона В10

Пролет главной балки – L₂ = 8 м

Пролет главной балки – L₁ = 17 м

Шаг главных балок – l = 5,6 м

Отметка верха настила – h_вн = 12 м

Максимальная строительная высота перекрытия – h_стр = 3,2 м

Нормативная временная распределенная нагрузка на площадку – = 28 кН/м²= 0,028 МПА

Материал конструкции – Сталь С235

Класс бетона В10

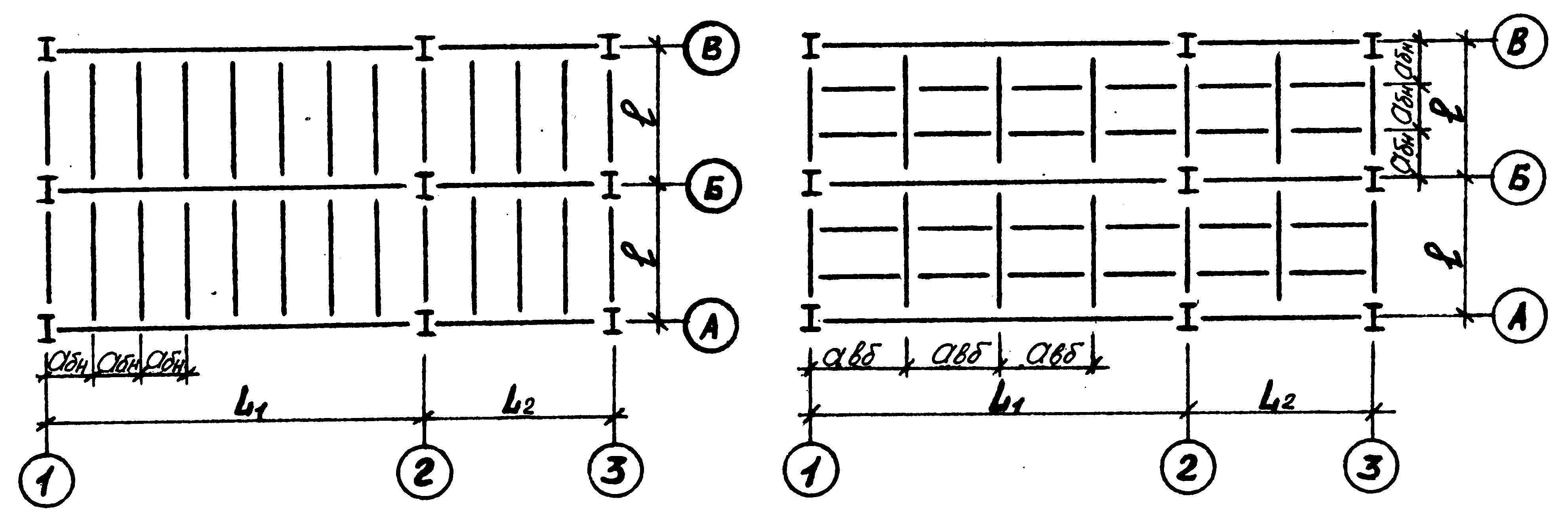

Рис.1 Нормальный и усложненный типы рабочих площадок

2. Исходные данные

1. Нормативное сопротивление проката – R_yn = 235 МПа, R_un = 360 МПа

2. Расчетное сопротивление проката – R_y = 230 МПа, R_u = 350 МПа

3. Расчетное сопротивление смятию торцевой поверхности – R_p = R_u= 350 МПа

4. Расчетное сопротивление сдвигу – R_s = 0,58R_y = 0,58·230=133,4 МПа

5. Марка сварочной проволоки для сварки под флюсом – Св-08А

6. Тип электродов – Э42

7. Расчетное сопротивление соединения с угловыми швами срезу по металлу шва – R_wf = 180 МПа

8. Расчетное сопротивление соединения с угловыми швами срезу по металлу границы сплавления – R_wz = 0,45R_un = 0,45·360=162 МПа

9. Расчетное сопротивление стыкового соединения растяжению и изгибу – R_wy = 0,85R_y = 0,85·230=195,5 МПа

10. Коэффициенты условий работы шва для района II₅ – _wf = _wz = 1

11. Коэффициент условий работы – _с = 1

12. Коэффициент условий работы при проверке общей устойчивости балки – _с = 0,95

3. Расчет стального настила

В качестве настила балочной площадки используются стальные листы толщиной t = 12 мм при распределительной нагрузки qⁿ₀ > 20 кН/м²

Цилиндрическая жесткость настила

= 2,2610⁵ МПа

где E = 2,0610⁵ МПа – модуль упругости стали

 = 0,3 – коэффициент Пуассона стали

Отношение пролета настила к его толщине при работе настила на изгиб с распором

= 89,68

где n₀ = 120 – отношение пролета настила к его предельному прогибу

qⁿ₀ = 28 кН/м² – заданная нормативная нагрузка на настил

Пролет настила

= 1,08 м

По табл.20 методом интерполяции находим значение n₀ , n₀ = 121,5

Отношение пролета настила к его толщине при работе настила на изгиб с распором

= 90,8

Пролет настила

= 1,09 м

Шаг балок настила, назначаемый с учетом размеров их поясов (кратен 100 мм)

 1100 мм

Усилие на единицу длины сварного шва, прикрепляющего лист к балке настила

= 507,77 кН/м

где _f1 = 1,2 – коэффициент надежности по временной распределенной нагрузке на площадку

Расчетный катет углового шва, прикрепляющего настил к балкам, определяется по наибольшему значению

• при расчете по металлу шва

= 0,004м=4 мм

• при расчете по металлу границы сплавления

= 0,003м=3 мм

где l_w = 1 – расчетная длина шва

_f = 0,7 и _z = 1 – коэффициенты, принимаемые для полуавтоматической сварки в нижнем положении

Окончательно катет шва кратен 1 мм и принимается k_f = 6 мм

4. Расчет вспомогательных балок и балок настила

1. Нормальный вариант балочной площадки

Нормативная нагрузка на 1 погонный метр балки настила

 32,47 кН/м

где 1,02 – коэффициент, учитывающий собственный вес балки настила

= 78,5t кН/м² – нормативная распределенная нагрузка от стального настила

Расчетная нагрузка на 1 погонный метр балки настила

 38,8 кН/м

где _f2 = 1,05 – коэффициент надежности по постоянной нагрузке от стального настила

Расчетный изгибающий момент

= 152,1 кНм

где l = 5 м – заданный шаг главных балок
