Коммутация
В современных сетях коммутаторы почти совершенно вытеснили мосты и частично маршрутизаторы. Коммутатор (switch) — это корпус со множеством гнезд для кабелей, который внешне похож на концентратор. Более того, некоторые производители выпускают концентраторы и коммутаторы, различающиеся лишь маркировкой. Но это совершенно разные устройства: концентратор передает каждый входящий пакет через все порты, а коммутатор направляет его только на порт, обеспечивающий доступ к целевой системе (рис. 1).

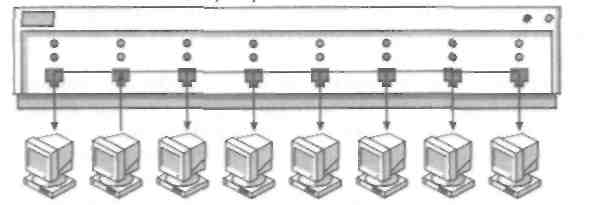

Koнцентратор в сети Ethernet
Коммутатор в сети Ethernet
Рис. 1. Коммутатор направляет входящий пакет только на порт, обеспечивающий доступ к системе-получателю
Поскольку коммутатор направляет данные только на один порт, он, по сути, преобразует ЛВС с обшей сетевой средой в ЛВС с выделенной (dedicated) средой. В небольшой сети с коммутатором вместо концентратора каждый пакет следует от компьютера-источника к компьютеру-получателю по выделенному пути, который является коллизионным доменом для этих двух компьютеров. Такой коммутатор иногда называют коммутирующим концентратором (switching hub). Широковещательные сообщения коммутаторы передают на все свои порты, но к узковещательным и многоадресным сообщениям это не относится. Ни один компьютер не получает пакеты, которые ему не предназначены. В процессе узковещательной передачи коллизии никогда не возникают, так как любая пара компьютеров в сети обменивается данными по выделенному кабелю. Иными словами, если мост просто разгружает сеть, то коммутатор практически полностью устраняет в ней лишний трафик.
Другое преимущество коммутации в том, что любая пара компьютеров пользуется всей полосой пропускания сети. Стандартная сеть Ethernet с концентратором может состоять из 20 или более компьютеров, совместно использующих полосу пропускания 10 Мбит/сек. Замените концентратор коммутатором, и каждая пара компьютеров получит собственный выделенный канал со скоростью передачи 10 Мбит/сек. Это может существенно повысить общую производительность сети без модернизации рабочих станций. Кроме того, некоторые коммутаторы снабжены портами, работающими в полнодуплексном режиме, т. е. два компьютера могут передавать данные в обоих направлениях одновременно, используя отдельные пары проводов в сетевом кабеле. Работа в полнодуплексном режиме может увеличить пропускную способность сети с 10 Мбит/сек до 20 Мбит/сек.
Коммутаторы, как правило, дороже концентраторов и дешевле маршрутизаторов. Как и концентраторы, по размерам коммутаторы варьируются от небольших блоков до моделей, смонтированных в отдельных стойках.
Установка коммутаторов
В небольших сетях, как правило, вместо коммутатора можно использовать концентратор. Чаще коммутаторы применяют в крупных интерсетях вместо мостов или маршрутизаторов. Если в обычной корпоративной сети, состоящей из магистрали и нескольких сегментов, заменить маршрутизаторы коммутаторами, эффект будет поразительный. В сети с маршрутизатором магистраль переносит межсетевой трафик, сгенерированный всеми сегментами. Это приводит к тому, что она всегда работает в условиях высокого трафика. В коммутируемой сети компьютеры подсоединены к отдельным коммутаторам рабочих групп, которые в свою очередь связаны с высокопроизводительным коммутатором магистрали (рис. 2). В результате любой компьютер сети может соединиться по выделенному каналу с любым другим компьютером, даже если данные проходят через несколько коммутаторов.
Рис. 2. Коммутация позволяет компьютерам связываться друг
с другом напрямую, без предоставления совместного доступа к сетевой магистрали
Существует много вариантов использования коммутаторов в сложных интерсетях; менять сразу все концентраторы и маршрутизаторы на коммутаторы не придется. Например, можно продолжать пользоваться обычными сетевыми концентраторами, но подключить их не к маршрутизатору, а к многопортовому коммутатору. От этого эффективность межсетевого трафика возрастет. С другой стороны, если в Вашей сети большой объем трафика генерируется внутри отдельных ЛВС, а не между ними, можно, не затрагивая магистраль, заменить коммутаторами концентраторы рабочих станций, увеличив тем самым доступную каждому компьютеру полосу пропускания.
Проблема больших интерсетей, связанная с заменой всех маршрутизаторов на коммутаторы, состоит в том, что в результате вместо нескольких небольших широковещательных доменов Вы получаете один, но очень большой (о коллизионных доменах Вам беспокоиться не придется, потому что коллизий будет гораздо меньше). Любое широковещательное сообщение, сгенерированное одним компьютером, коммутаторы передают всем остальным компьютерам сети, увеличивая тем самым количество лишних пакетов, обрабатываемых каждой системой. Существует несколько технологий для решения этой проблемы.
• Виртуальные ЛВС (ВЛВС) позволяют выделять в коммутируемой сети подсети, существующие только внутри коммутаторов. Адреса систем, входящих в данную подсеть, задаются сетевым администратором; физическая сеть остается коммутируемой. Системы подсети могут находиться где угодно, поскольку подсеть виртуальна и не зависит от физического расположения компьютеров. Когда компьютер, включенный в подсеть, передает широковещательное сообщение, оно передается только компьютерам данной подсети. Связь между подсетями может осуществляться с помощью маршрутизатора или коммутатора, но внутри ВЛВС трафик может быть только коммутируемым.
• Уровень коммутации 3 — это вариант ВЛВС, минимизирующий объем маршрутизации между виртуальными сетями. Когда требуется установить связь между системами в разных ВЛВС, маршрутизатор устанавливает соединение между системами, а затем управление берут на себя коммутаторы. Маршрутизация осуществляется только тогда, когда она действительно необходима.
