ЛЕКЦІЯ № 7
«Технологія і режими роторного буріння свердловин на воду. Роторний спосіб буріння з оберненою промивкою»
План:
1.Технологія буріння роторним способом з прямою промивкою.
2. Поняття про режими роторного буріння.
3. Роторне буріння з оберненою промивкою
4. Установки, обладнання та особливості технології
1.Технологія буріння роторним способом з прямою промивкою.
Свердловину споруджують роторним способом у наступній послідовності:
монтаж бурової установки і обладнання;
механічне буріння;
кріплення свердловини (обсадка та цементація);
каротаж свердловини;
установка фільтрової колони;
розглинизація водоносного горизонту (або їх групи);
монтаж і демонтаж ерліфта;
пробна відкачка води із свердловини;
монтаж зануреного насосу;
демонтаж бурової установки і обладнання.
Бурова бригада, що виконує роботи по спорудженню свердловини на воду складається з трьох ланок, по 3…4 чол в кожному:
№ п/п |
Спеціальність |
Розряд |
1 |
Бурильник (змінний буровий майстер) |
5-6 |
2 |
Помічник бурильника |
4-5 |
3 |
Машиніст (моторист) |
4 |
4 |
Буровий робітник |
3 |
ПРИМІТКА: У разі скороченої бригади із складу ланки виключають машиніста або помічника бурильника.
Кожний бурильник (змінний майстер), крім виконання своїх безпосередніх обов`язків, керує роботою ланки.
Зміну потрібно передавати на ходу, під час роботи, не припиняючи буріння.
Таблиця 1
Розподіл обов`язків між працівниками бурової бригади
Спец-ть |
Вид діяльності |
|
Монтажно-демонтажні і транспортні роботи |
||
Бурильник |
Розбивка місць розташування бурового встаткування, перегін і монтаж агрегату (установка агрегату, підйом щогли, перевірка й випробування встаткування), інші роботи. |
|
Помічник бурильника |
Планування площадки під бурову установку, установка насоса й глиномішалки, монтаж агрегату, облаштування циркуляційної системи, вантажні й земляні роботи. |
|
Буровий робітник |
Завантаження й розвантаження встаткування, інструмента й матеріалів, риття відстійників і прокладка жолобів, завантаження глини й води в глиномішалку. |
|
Машиніст |
Підготовка агрегату до транспортування, монтаж агрегату, пристрій бази ГСМ, навантажувальні роботи. |
|
Буріння |
||
Бурильник |
Керування механізмами бурового агрегату, контроль за режимом буріння |
|
Помічник бурильника |
Контроль за якістю глинистого розчину, спуско-піднімальні й інші операції, приготування глинистого розчину. |
|
Буровий робітник |
Спуско-піднімальні й інші допоміжні операції, очищення циркуляційної системи й готування глинистого розчину в процесі буріння, збиральні й вантажно-розвантажувальні роботи. |
|
Машиніст |
Заправлення й змащення двигунів, Спуско-піднімальні і інші допоміжні роботи. |
|
Кріплення свердловини |
||
Бурильник |
Огляд і підбір обсадних труб, управління лебідкою при спуску труб, підготовка свердловини до цементації |
|
Помічник бурильника |
Перевірка і очищення різьбових з'єднань обсадних труб, замір їх, спуск труб і підготовка свердловини до цементації |
|
Буровий робітник |
Очищення обсадних труб від бруду, спуск обсадних труб |
|
Машиніст |
Спуск обсадних труб |
|
Монтаж ерліфта |
||
Бурильник |
Огляд і підбір повітропровідних і водопіднімальних труб, управління лебідкою при спуску труб |
|
Помічник бурильника |
Перевірка і очищення різьбових з'єднань повітропровідних і водопіднімальних труб, спуск труб, приєднання арматури до колони водопіднімальних труб |
|
Буровий робітник |
Спуск повітропровідних і водопіднімальних труб |
|
Машиніст |
Підготовка компресора до роботи, підключення повітропровідних труб до компресора |
|
Пробне відкачування води |
||
Машиніст |
Заправка і змащення двигуна компресорно-силового блоку, контроль за роботою компресора при відкачуванні |
|
Рис.1 Схема бурового майданчика для установки УРБ-3АМ.

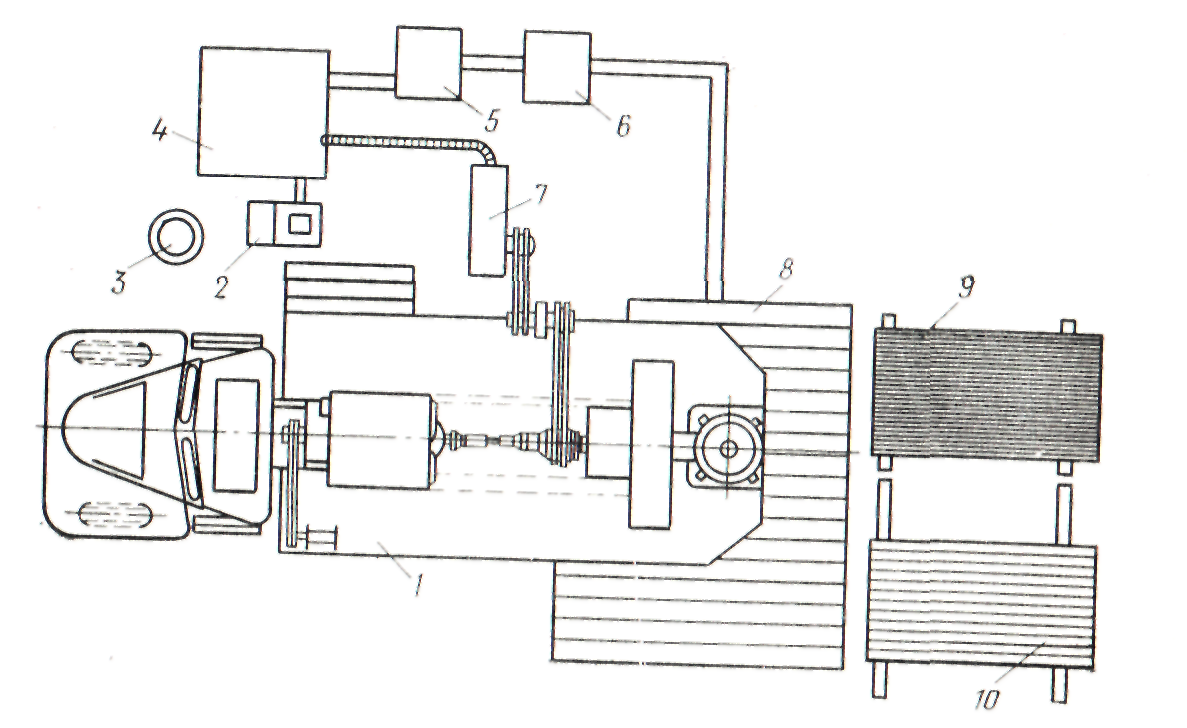

Рис.2 Типова схема розташування бурової установки, устаткування й циркуляційної системи:
1-бурова установка УРБ-3АМ; 2- глиномішалка; 3- ємкість для води; 4-прийомна ємкість; 5,6- відстійники; 7- буровий насос; 8- містки; 9-бурильні труби; 10-обсадні труби.

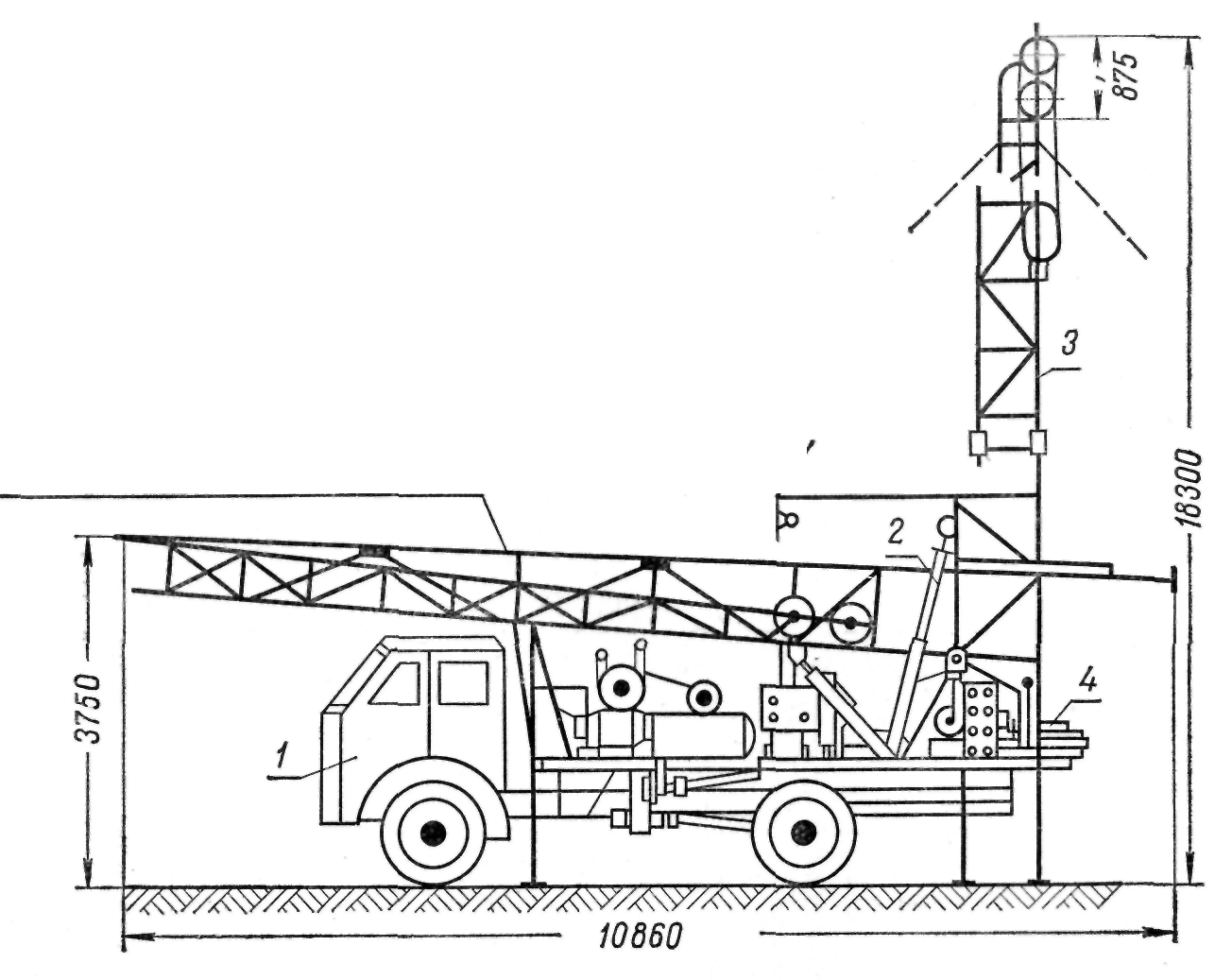

Рис.3 Бурова установка УРБ-3АМ: 1- автомобіль;2 - гідродомкрат; 3 - щогла; 4 -ротор.
