Нижегородский государственный

архитектурно-строительный университет

Кафедра оснований фундаментов и инженерной геологии

Расчетно-графическая работа

«Проектирование оснований и фундаментов учебного корпуса в городе Томск»

Выполнила: студент гр. 174 Б Сидорина А.А.

Проверила: Кочеткова А.А.

Нижний Новгород

2014

Содержание

Введение

1. Обработка результатов исследований физико-механических свойств грунтов

1.1 Инженерно-геологический элемент №1

1.2 Инженерно-геологический элемент №2

1.3 Инженерно-геологический элемент №3

1.4 Сводная ведомость физико-механических свойств грунтов

2. Оценка инженерно-геологических условий участка застройки

2.1 Краткая оценка площадки

2.2 Определение расчетной глубины промерзания грунтов

2.3 Выбор глубины заложения фундамента

2.4 Определение глубины заложения фундамента

2.5 Инженерно-геологический разрез

3. Нагрузки, действующие в расчетных сечениях

3.1 Расчетная схема к определению нагрузок

3.2 Определение расчетных площадей

3.3 Постоянные нагрузки

3.3.1 Постоянные распределенные нагрузки на 1м² покрытия и перекрытия здания

3.3.2 Расчетные нагрузки от собственного веса стен

3.4 Временные нагрузки

3.4.1 Снеговая нагрузка на покрытие по зданию

3.4.2 Нагрузки на междуэтажные покрытия

3.5 Нагрузки, действующие в расчетных сечениях

Список использованной литературы

Введение

В соответствии с заданием необходимо запроектировать основание и фундамент под жилой дом в городе Томск. Наружные стены из эффективного глиняного кирпича, кровля плоская: 4 слоя рубероида на мастике, защитный слой – гравий, перекрытия из ж/б многопустотных панелей по серии 1.141-1.

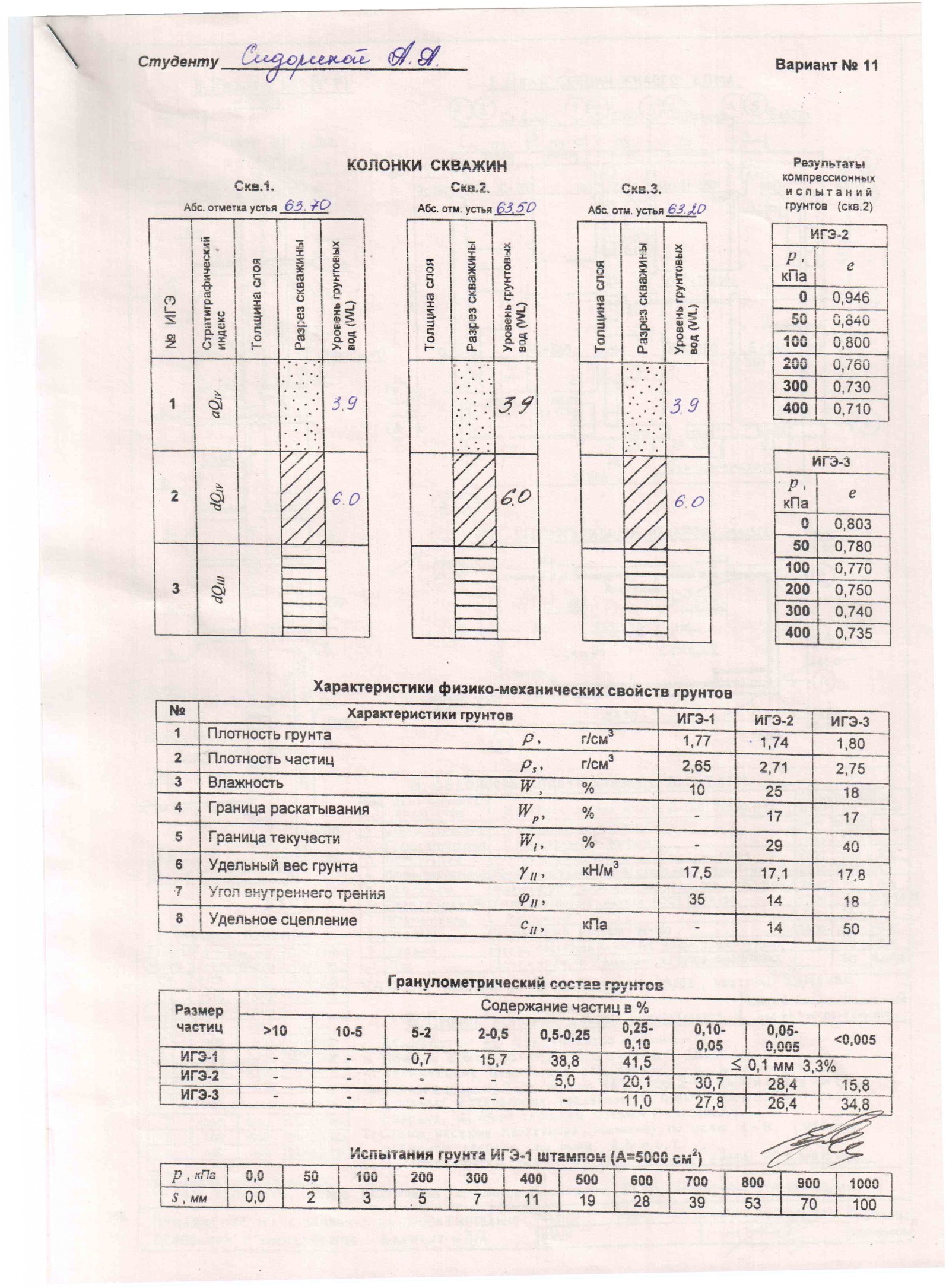

На участке строительства пробурено 3 скважины. Каждая скважина проходит через 2 слоя грунта, заглубляясь в третий. Глубина скважин 12м. Первый слой грунта испытан в полевых условиях методом штампа, второй и третий – в грунтоведческой лаборатории компрессионными испытаниями.

1. Обработка результатов Обработка результатов исследований физико-механических свойств грунтов

   1. Инженерно-геологический элемент №1

ИГЭ-1 – песок средней крупности (масса частиц более 0,25 мм составляет 54,5% (более 50 %)).

1.Число пластичности:

,

где – влажность на границе текучести, %;

– влажность на границе раскатывания, %.

Не определяется.

2. Показатель текучести :

где W – природная влажность, %, W = 10%.

Не опредляется.

3. Плотность сухого грунта :

,

где ρ – плотность грунта, , ρ = 1,77

4. Коэффициент пористости:

где _s – плотность частиц, , _s = 2,65

5. Степень влажности:

где - плотность воды, , .

6. Пористость :

7. Полная влагоёмкость:

8. Расчетное сопротивление грунта для выбора основания под фундамент (по коэффициенту пористости и показателю текучести)

- песок средней крупности средней плотности (Табл. п. 2.3)

R₀= 400 МПа (Табл. п. 3.1) [1].

9. Модуль деформации грунта по испытанию штампом:

где ω – безразмерный коэффициент, учитывающий форму штампа,

d – диаметр штампа, м,

ν – коэффициент Пуассона, для песков ν=0,30

ΔP – давление на прямолинейном участке графика, кПа;

ΔS – осадка , соответствующая давлению ΔS, мм.

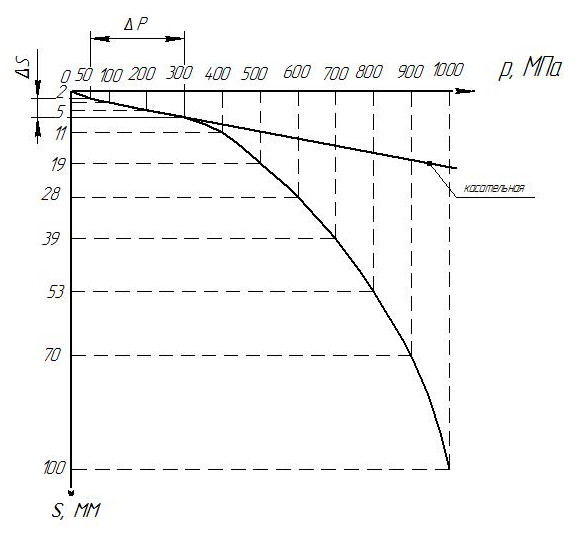

Рисунок 1.1 – График испытания штампом грунта ИГЭ № 1
