Виконавча частина: Опис інтегральних мікросхем
Мікросхема к155ла3

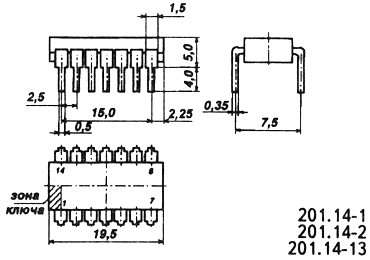

Мікросхема представляє собою чотири логічних елемента 2І-НЕ. Корпус К155ЛА3 типу 201.14-1, маса не більше 1 г
Рисунок 1 – Графічне позначення мікросхеми К155ЛА3
Номінальна напруга живлення 5 В 5%
Вихідна напруга низького рівня не більше 0,4 В
Вихідна напруга високого рівня не менше 2,4 В
Напруга на антізвонном діоді не менше -1,5 В
Вхідний струм низького рівня не більше -1,6 мА
Вхідний струм високого рівня не більше 0,04 мА
Вхідний пробивний струм не більше 1 мА
Струм короткого замикання -18 ... -55 мА
Струм споживання при низькому рівні вихідної напруги не більше 22 мА
Струм споживання при високому рівні вихідної напруги не більше 8 мА
Споживана статична потужність на один логічний елемент не більше 19,7 мВт
Час затримки поширення при включенні не більше 15 нс
Час затримки поширення при вимиканні не більше 22 нс
Зарубіжні аналоги: SN7400N, SN7400J
Рисунок 2 – Принципова схема автоматичного поливу ґрунту.
Цей пристрій можна використовувати для автоматичного поливу або ж просто для індикації стану вологості грунту. Нижче представлена схема, за якою можливо виготовити контролер або ж датчик вологості грунту.
Коли світлодіод ( LED1 ) світиться - земля суха, при поливі світлодіод гасне. Деталі: E1 - зроблено з двох залізних пластин розташованих один від одного на відстані п'яти міліметрів VT1, VT2 - КТ315
R3 - три резистора по 91 ом.
DD1 - К155ЛА3
VR1 - стабілізатор на 5 Вольт
Схема перевірена, якщо всі деталі справні і все правильно зібрано - працювати буде відразу.
Мікросхема к555ие6
Мікросхема представляє собою двійково-десятковий реверсивний лічильник.
Уміщає 391 інтегральний елемент
1
- вхід інформаційний D2;
2 - вихід другого розряду Q2;
3 - вихід першого розряду Q1;
4 - вхід "зворотний рахунок";
5 - вхід "прямий рахунок";
6 - вихід третього розряду Q3;
7 - вихід четвертого розряду Q4;
8 - загальний;
9 - вхід інформаційний D8;
10 - вхід інформаційний D4;
Рисунок 3 – Графічне позначення
мікросхеми К555ИЕ6
11 - вхід попереднього запису;
12 - вихід "прямий перенос";
13 - вихід "зворотний перенос";
14 - вхід установки "0" R;
15 - вхід інформаційний D1;
16 - напруга живлення;
Номінальна напруга живлення 5 В 5%
Вихідна напруга низького рівня при Uп = 4,75 У не більше 0,4 В
Вихідна напруга високого рівня при Uп = 4,75 У не менш 2,4 В
Напруга на антізвонном діоді при Uп = 4,75 У не менш -1,5 В
Завадостійкість не менше 0,4 В
Вхідний струм низького рівня не більше 1,6 мА
Вхідний струм високого рівня не більше 0,04 мА
Вхідний пробивний струм не більше 1 мА
Струм короткого замикання -18 ... -65 мА
Струм споживання не більше 102 мА
Споживана статична потужність не більше 535 мВт
Час затримки вимкнення від входу "уст.0" до виходу Q не більше 35 нс
Час затримки вимкнення від входу попереднього запису до виходу Q не більше 40 нс
Час затримки включення від входу попереднього запису до виходу Q не більше 40 нс
Час затримки вимкнення від входу "прямий рахунок" до виходу "прямий перенос" не більше 26 нс
Час затримки включення від входу "прямий рахунок" до виходу "прямий перенос" не більше 24 нс
Час затримки вимкнення від входу "прямий рахунок" до виходу Q не більше 38 нс
Час затримки включення від входу "прямий рахунок" до виходу Q не більше 47 нс
Час затримки включення від входу "зворотний рахунок" до виходу "зворотний перенос" не більше 24 нс
Час затримки вимкнення від входу "зворотний рахунок" до виходу "зворотний перенос" не більше 24 нс
Час затримки включення від входу "зворотний рахунок" до виходу Q не більше 47 нс
Час затримки вимкнення від входу "зворотний рахунок" до виходу Q не більше 38 нс
Коефіцієнт розгалуження по виходу 10
Максимальна тривалість фронту (зрізу) вхідного імпульсу не більше 150 нс
Гранична частота функціонування мікросхеми К555ИЕ6 - 25 МГц
Зарубіжні аналоги: SN74192N, SN74192J
Нижче приведена схема пристрою де використовується дана мікросхема
Пропонується пристрій керування формуванням сигналів для ввімкнення ламп накачування лазерних установок. Він може працювати у двох режимах: індикація загальної кількості ви- промінених лазерних імпульсів та програмування генерації необхідної кількості лазерних ім- пульсів з індикацією їх кількості
Рисунок 4 - Схема пристрою керування формуванням сигналів для ввімкнення ламп накачування лазерних установок
