Таблица координат характерных точек ГПС
(Ось Х – уровень головки рельса, ось У – ось пути)
Номер точки |
Координата «Х», мм |
Координата «Y», мм |
1 |
1600 |
5500 |
2 |
2450 |
4300 |
3
4
5
6
7
8
Задание: определить координаты характерных точек и заполнить таблицу.

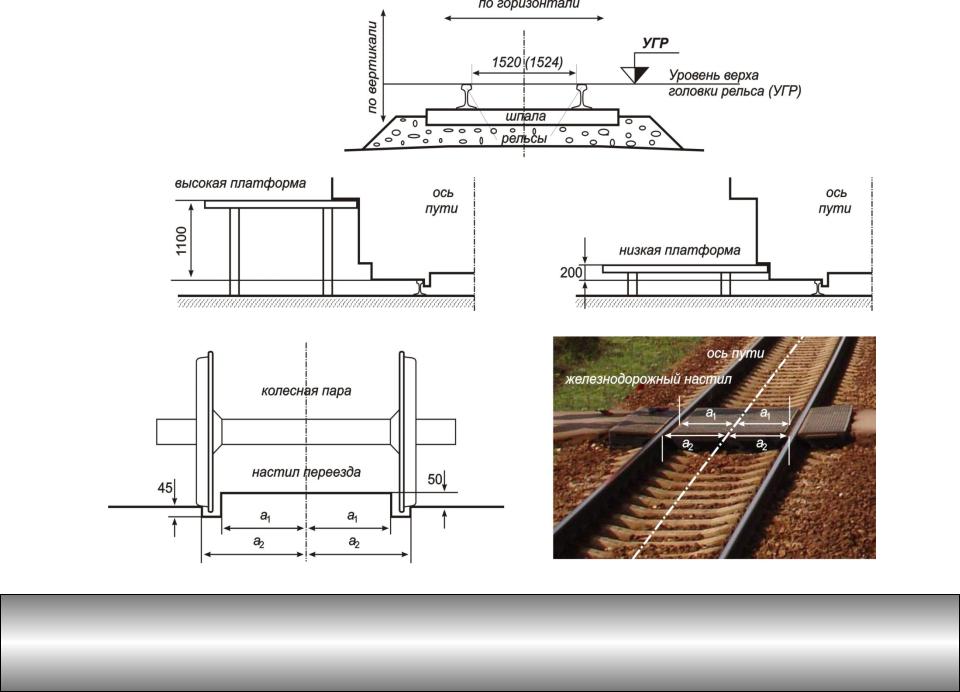

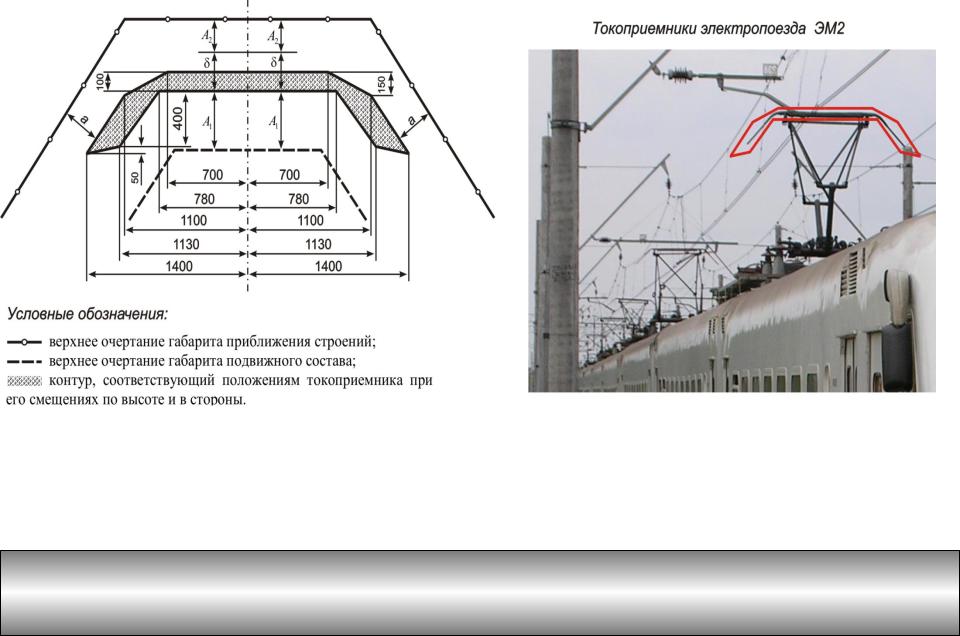

Верхнее очертание габарита приближения строений С
а1 – полуширина
железнодорожного настила (670 мм); а2 – полуширина
железнодорожной колеи (760 мм).
Нижнее очертание габарита приближения строений С
3. Расчет междупутий на раздельных пунктах

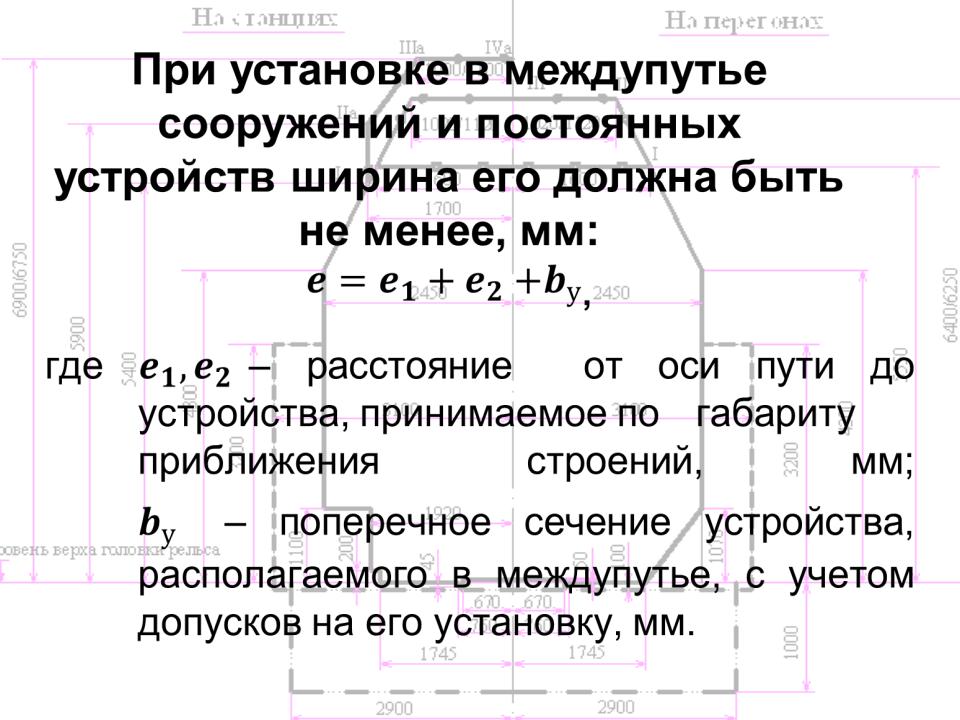

При установке в междупутье сооружений и постоянных устройств ширина его должна быть не менее, мм:
,
где – расстояние от оси пути до устройства,
принимаемое по |
габариту |
приближения |
строений, |
|
мм; |
– поперечное |
сечение |
устройства, |
располагаемого в междупутье, с учетом допусков на его установку, мм.
Задача 1
Привести расчетные схемы и определить расстояние между осями смежных путей на станции при размещении в междупутье:
- низкой пассажирской платформы шириной S1 без размещения на ней каких-либо
устройств и сооружений;
- низкой пассажирской платформы при наличии сходов шириной S3 м с пешеходного
моста;
№ п./п. |
Ширина низкой пассажирской |
Ширина высокой пассажирской |
Ширина схода с пешеходного |
|
студента по |
||||
платформы, (S1), м |
платформы, (S2), м |
моста (выхода с тоннеля), (S3), м |
||
журналу |
||||
|
|
|
||
1 |
3 |
5.4 |
2 |
|
2 |
4,9 |
6.5 |
2.1 |
|
3 |
3.2 |
3.2 |
2.2 |
|
4 |
5 |
4.2 |
2.3 |
|
5 |
3.5 |
6.7 |
2.4 |
|
6 |
3.7 |
4.3 |
2.5 |
|
7 |
5.2 |
6 |
2.6 |
|
8 |
4.7 |
6,4 |
2.7 |
|
9 |
5.5 |
4.8 |
2.8 |
|
10 |
4.5 |
3.6 |
2.9 |
|
11 |
2.5 |
4 |
3 |
|
12 |
4 |
3.2 |
3.1 |
|
13 |
5.5 |
5 |
3.2 |
|
14 |
6.2 |
3.5 |
3.3 |
|
15 |
7.1 |
3.7 |
3.4 |
|
16 |
6.5 |
5.2 |
3.5 |
|
17 |
3.2 |
4.7 |
3.6 |
|
18 |
4.2 |
5.5 |
3.7 |
|
19 |
6.7 |
5.5 |
3.8 |
|
20 |
4.3 |
4.5 |
3.9 |
|
21 |
6 |
2.5 |
4 |
|
22 |
6,4 |
4 |
4.1 |
|
23 |
4.8 |
5.5 |
4.2 |
|
24 |
3.6 |
6.2 |
4.3 |
|
25 |
4 |
7 |
4.4 |

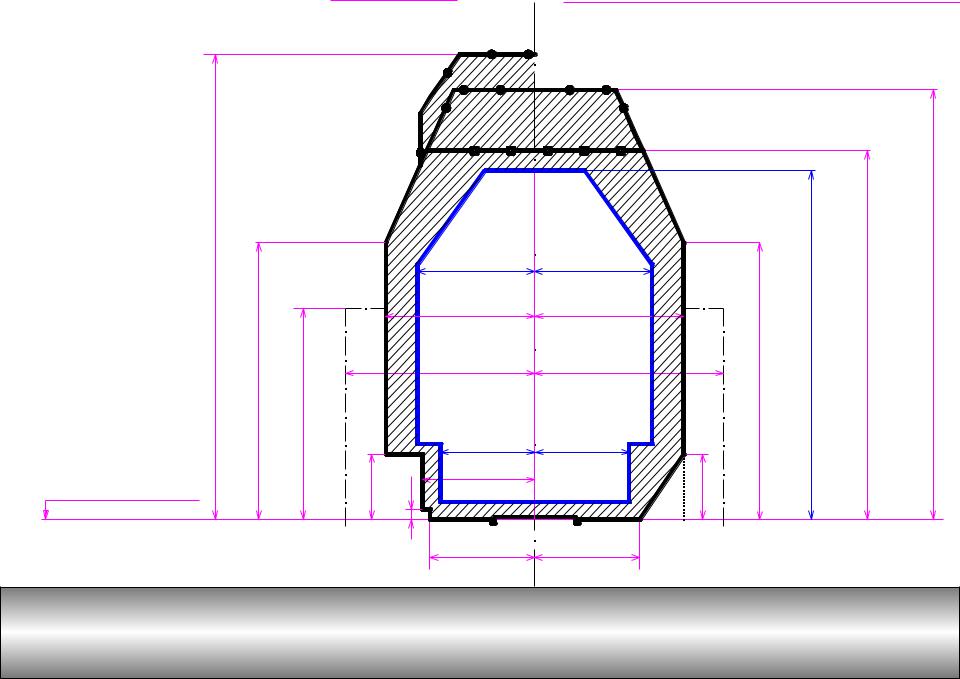

Габарит приближения строений С на станциях

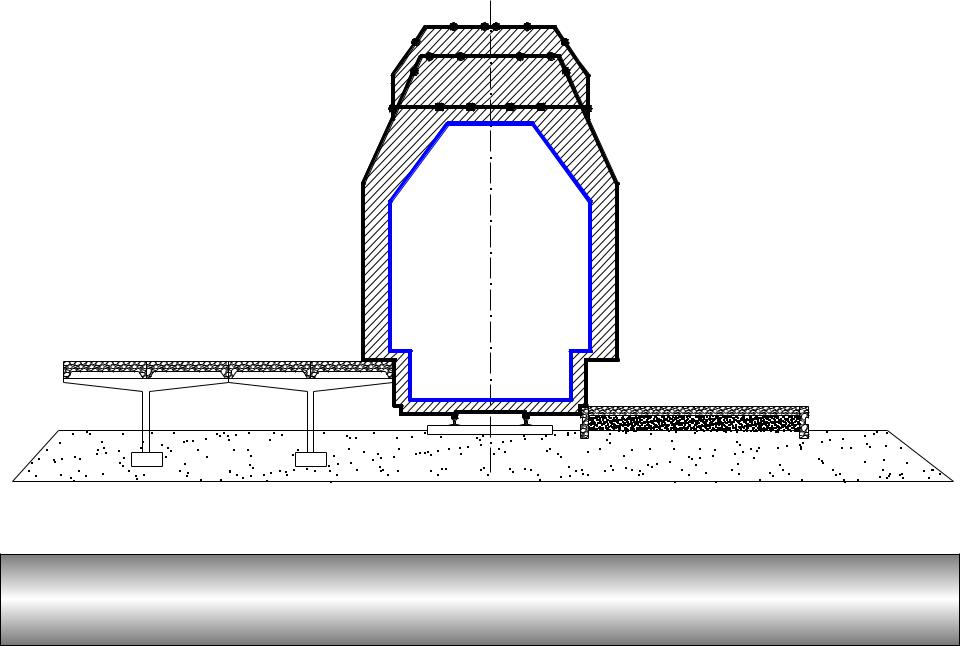

Схема взаимного расположения высокой, низкой пассажирских платформ и габарита приближения строений С
|
На станциях |
На перегонах и внешних подъездных путя |
||||
6900/6750 |
|
2450 |
2450 |
|
|
6400/6250 |
|
|
|
5300 |
5550 |
||
|
4300 |
3100 |
3100 |
4300 |
||
|
|
|
||||
|
3200 |
|
|
|
|
|
|
|
1700 |
1700 |
|
|
|
|
1100 |
1920 |
|
1070 |
|
|
Уровень верха головки рельса |
200 |
|
|
|
||
|
|
|
|
|||
|
|
1745 |
1745 |
|
|
|
Совмещенные габариты приближения строений (С) |
||||||
и подвижного состава (Т) |
|
|
|
|
||
Расстояние от оси пути до края низкой платформы
(hпл = 200 мм) 1.745 м
Схема установки низкой пассажирской платформы
