Кафедра «Железнодорожные станции и узлы»
Дисциплина:
«Железнодорожные станции и узлы»
Практическое занятие № 3
Габариты железных дорог и определение расстояний между осями путей на перегонах и станциях
Цель занятия:
Изучить правила применения отдельных норм государственного стандарта «Габариты приближения строений и подвижного состава железных дорог колеи 1520 мм» при новом строительстве, реконструкции и эксплуатации железных дорог.
Рассматриваемые вопросы:
1.Характеристика габаритов, применяемых на железных дорогах России.
2.Характеристики габарита приближения строений.
3.Расчет междупутий на раздельных пунктах.
1.Характеристика габаритов, применяемых на железных дорогах России
Действующими нормативными документами, устанавливающими и регламентирующими применение габаритов на железнодорожном транспорте, являются:
А) Государственный стандарт (ГОСТ 9238-13) – «Габариты приближения строений и подвижного состава железных дорог колеи 1520 мм».
Б) ЦП-4425, «Инструкция по применению габаритов приближения строений ГОСТ 9238- 83», М: «Транспорт», 1988 г.
В) Инструкция по перевозке негабаритных и тяжеловесных грузов на железных дорогах государств – участников СНГ, Латвийской Республики, Литовской Республики, Эстонской Республики.
Утверждена на тринадцатом заседании Совета по железнодорожному транспорту 19 октября 2001 г.
Габарит С |
Габарит Сп |

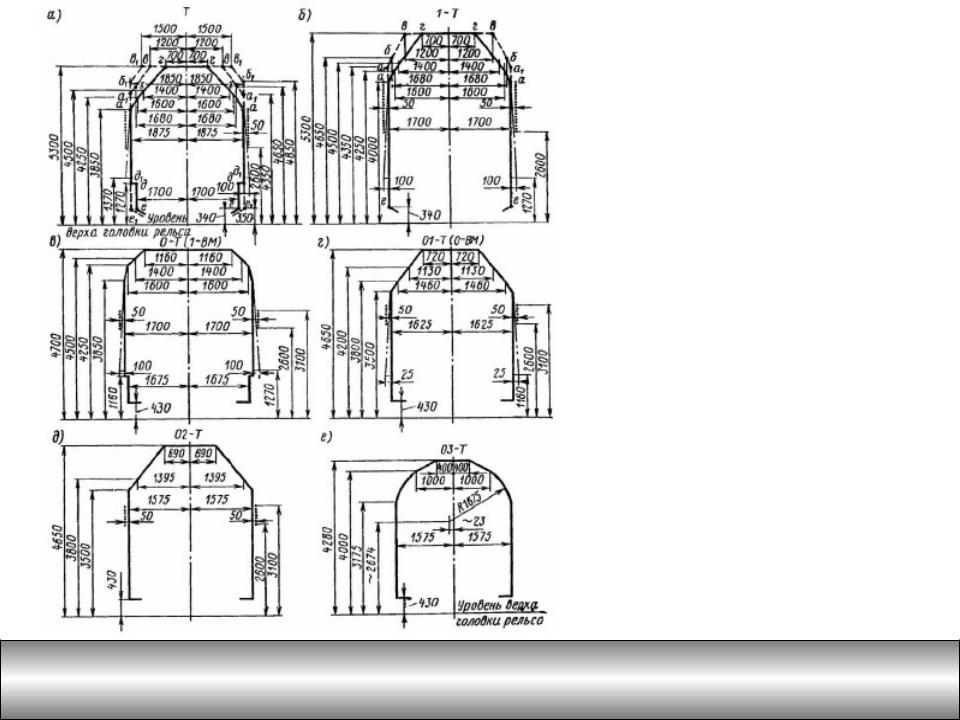

Очертания габаритов приближения строений С и Сп
а) - Т ; |
б) – 1-Т; |
в) – 1-ВМ (0-Т); |
г) – 0-ВМ (01-Т); |
д) – 02-ВМ (02-Т); |
е) – 03-ВМ (03-Т) |
Верхние очертания габаритов подвижного состава
|
На станциях |
На перегонах и внешних подъездных путях |
||||
6900/6750 |
|
2450 |
2450 |
|
|
6400/6250 |
|
|
|
5300 |
5550 |
||
|
4300 |
3100 |
3100 |
4300 |
||
|
|
|
||||
|
3200 |
|
|
|
|
|
|
|
1700 |
1700 |
|
|
|
|
1100 |
1920 |
|
1070 |
|
|
Уровень верха головки рельса |
200 |
|
|
|
||
|
|
|
|
|||
|
|
1745 |
1745 |
|
|
|

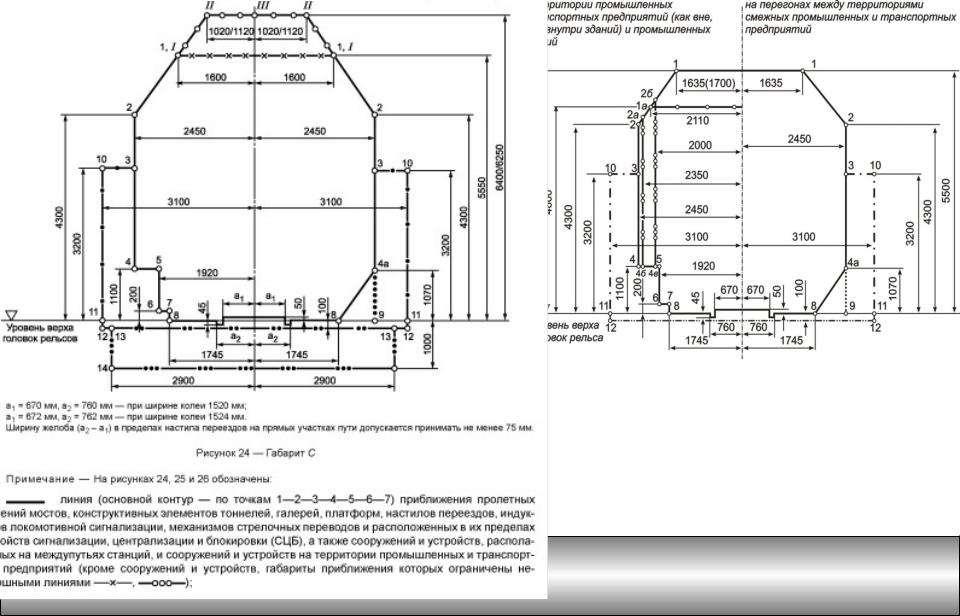

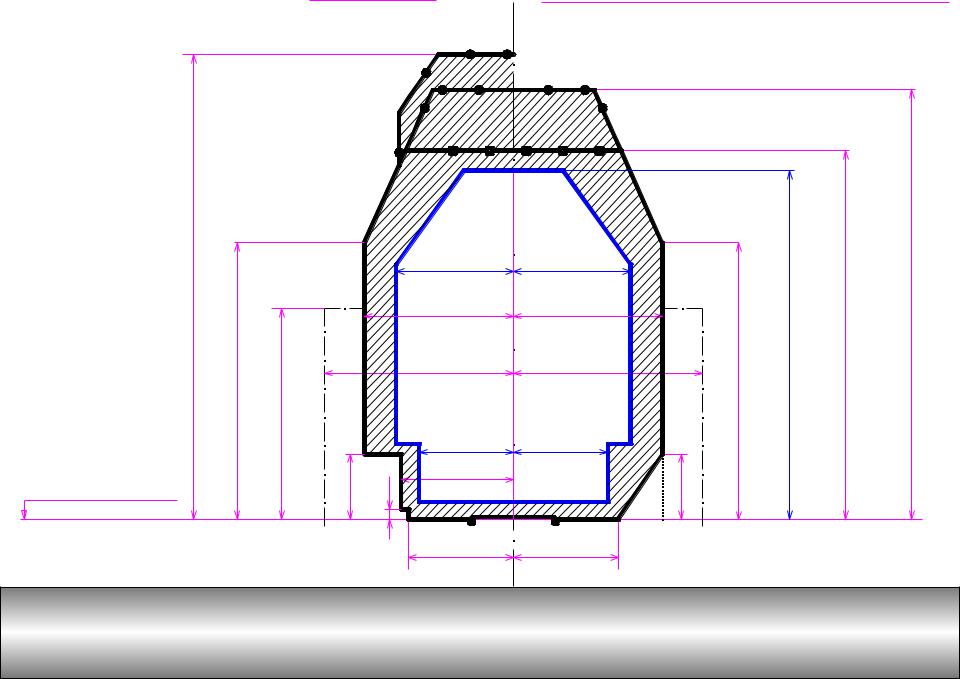

Совмещенные габариты приближения строений (С) |
||||||
и подвижного состава (Т) |
|
|
|
|
||
