Программа «Расчет плана горочной горловины» позволяет корректировать:
углы головной секции;радиусы круговых кривых в головной секции;
углы полупучков;
радиусы круговых кривых в полупучках.



Расчет выполняется путем изменения данных об углах и радиусов горочной горловины.

Смежные углы в горочной горловине проектируются равными по модулю и разными по направлению.
Положительным значением угла считается угол против часовой стрелки, а отрицательным по часовой стрелке.

Также для 4-х путных полупучков возможна корректировка значений междупутий внутри полупучка (Екорр= 4,8 м).

В отдельных случаях (16 путей в верхней части сортировочного парка) минимальное междупутье в зоне сопряжения (Екорр) может снижаться до 4,2 м.

Результат расчета – ориентир по значениям расчетных междупутий.

Алгоритм расчета:
1)Подбираются значения расчетных междупутий внутри пучков (Е1, Е3, Е5) углами U1 полупучков;
2)Подбираются междупутья между пучками соединяющиеся стрелкой наиболее удаленной от вершины
горки (Е4) углами U4 и U5;
3) Подбирается оставшееся междупутье между пучками (Е2) углами U2 и U3;
4) Подбираются крайние междупутья (Е0 и Е6) углом U1 головной секции;
5) Если Е0 < 0, то расчет повторяется (междупутья последовательно подбираются).

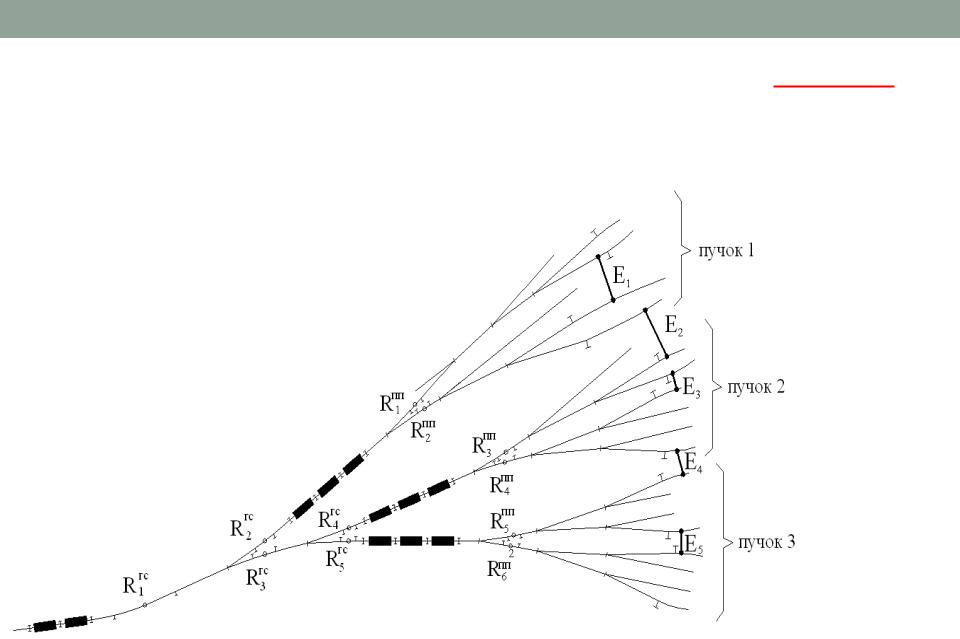

Значения допустимых расстояний в пучках и между пучками (расчетных расстояний) в зоне сопряжения круговых кривых:
Ориентировочные значения расчетных междупутий:
Е0 ≥ 0; Е1 -> 10,60; Е2 -> 11,80; Е3 -> 5,30;
Е4 -> 6,50;
Е5 -> 5.30; Е6 -> 0;
Крайние междупутья (Е0 и Е6) должны быть больше 0. При этом Е6
