5 Проектирование элементов защиты

5.1 Расчет искусственного освещения на рабочем месте в производственном помещении

Исходные данные: длина a = 4 м; ширина b = 4 м; высота H= 3 м; высота рабочей поверхности h = 0,8 м; расчетная высота осветительного прибора над рабочей поверхностью h_р = 1,95 м.

Решение:

1. Определим индекс помещения i по формуле:

(5.1)

2. Определим коэффициент использования светового потока светильника по формуле:

, (5.2)

где – КПД светильника; – КПД помещения.

Выбираем светильник типа ОДР со степенью защиты IP20, с кривой силой света Г-1 и КПД 70 %, таким образом,

= 0,70,6 = 0,42

3. Определим требуемое количество светильников по формуле:

N = nm, (5.3)

где n – число рядов светильников; m – число светильников в ряду.

Число рядов светильников и число светильников в ряду определяются по формулам:

, (5.4)

, (5.5)

где – расстояние между соседними светильниками.

Расстояние между соседними светильниками рассчитывается по формуле:

L_св = h_p, (5.6)

где – рекомендуемое значение , для светильника типа ОДР принимается равным 1,2.

L_св = 1,21,95 = 2,34 м;

= 1,07 = 1;

= 1,7 = 2;

N = 12 = 2 шт.

4. Определим требуемый световой поток светильника по формуле:

, (5.7)

где Е_н – нормативная минимальная освещенность расчетной поверхности, равная 400 лк; S–площадь помещения, равная 16 м²; z = Е_ф/Е_min, принимается равным 1,1 при расположении люминесцентных светильников линиями; к_з – коэффициент запаса, равный 1,2.

5. Выбираем тип и мощность лампы, обеспечивающей нормальную освещенность расчетной поверхности – 2 лампы ЛХБ65 мощностью 65 Вт. Световой поток одной лампы данного типа равен 4400 лм.

6. Схема искусственного освещения представлена на рисунке 5.1.

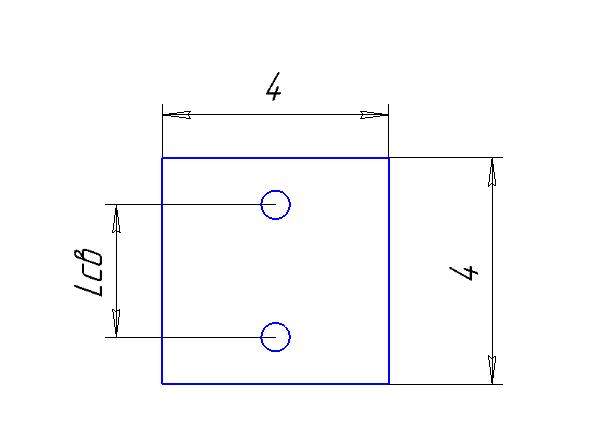

Рисунок 5.1 – Схема размещения светильников в рабочем помещении дежурного по горке

Вывод: для обеспечения минимальной нормативной освещенности 400 лк необходимо 2 светильника типа ОДР с лампами в каждом типа ЛХБ65.

5.2 Мероприятия, обеспечивающие оптимальные микроклиматические условия в производственных помещениях

Рассчитаем параметры кондиционирования в помещении ДСПГ.

В струе приточного воздуха при входе ее в обслуживаемую или рабочую зону помещения следует принимать:

- максимальную скорость движения воздуха, м/с

V=к V, (5.8)

где V- нормируемая скорость движения воздуха, м/с, в обслуживаемой зоне или на рабочих местах в рабочей зоне помещения – 0,2м/с;

к – коэффициент перехода от нормируемой скорости движения воздуха в помещении к максимальной скорости в струе, определяемой по обязательному приложения 6 СНиП 2-04-05-91:

V= 1,6*0,2=0,32 м/с. (5.9)

- максимальную температуру t, С, при восполнении недостатков теплоты в помещении по формуле:

t= t+ t, (5.10)

где t_n - нормируемая температура воздуха 23С.

t, t - соответственно допустимое отклонение температуры воздуха, С, в струе от нормируемой, определяемой по обязательному приложению 7 СНиП 2-04-05-91

t= 23+3,5=26,5 С.

- минимальную температуру t при ассимиляции избытков теплоты в помещении по формуле:

t= t+ t; (5.11)

t=23+2=25 С.

Вывод: в соответствии со СНиП 2.04.05-91 была рассчитана система кондиционирования помещения ДСП и получены следующие значения температур: min температура при избытке тепла 25С; max температура при восполнении недостатков тепла 23С.
