- •Практическое занятие 2
- •Принятие проектных решений
- •Определение мощности сортировочной горки
- •Решение задач, поставленных в курсовом проекте, начинается с определения мощности сортировочной горки:
- •Таким образом, для определения мощности горки необходимо определить расчетные среднесуточные объемы переработки.
- •Расчетный объем переработки определяется по формуле:
- •где – заданная полезная длина приемоотправочных путей, м;
- •Количество сортируемых местных вагонов определяется с учетом объемов погрузки и выгрузки в узле
- •Расчетный объем переработки определяется по формуле:
- •Расчетный объем переработки определяется по формуле:
- •Количество путей в сортировочном парке
- •Решение задач, поставленных в курсовом проекте, начинается с определения мощности сортировочной горки:
- •Число путей надвига и спускных путей зависит от мощности горки и приведено в
- •Сортировочные горки должны иметь обходные пути для передачи в предгорочный парк в обход
- •Число горочных тормозных позиций на спускной части горки зависит от её мощности:
- •На первом этапе проектирования для первой горочной тормозной позиции предусматривают два, а для
- •Система механизации и автоматизации горки определяется в зависимости от ее мощности. В курсовом
- •Разработка конструктивной схемы горочной горловины
- •В методических целях схему горочной горловины можно разделить на три части, выделив в
- •Конструктивные схемы перевальной части горки
- •Варианты конструктивных схем головной секции
- •В одном пучке сортировочных путей может быть от 5 до 8 сортировочных путей.
- •Варианты конструктивных схем головной секции
- •Пучки сортировочных путей с большим числом путей рекомендуется укладывать в центре парка.
- •В двух пучках сортировочных путей
- •Рекомендуется проектировать пучки с минимальной разницей количества сортировочных путей.
- •Возможные варианты распределения путей по пучкам для 21 сортировочного пути
- •Каждый пучок сортировочных путей состоит из двух полупучков: верхнего и нижнего.

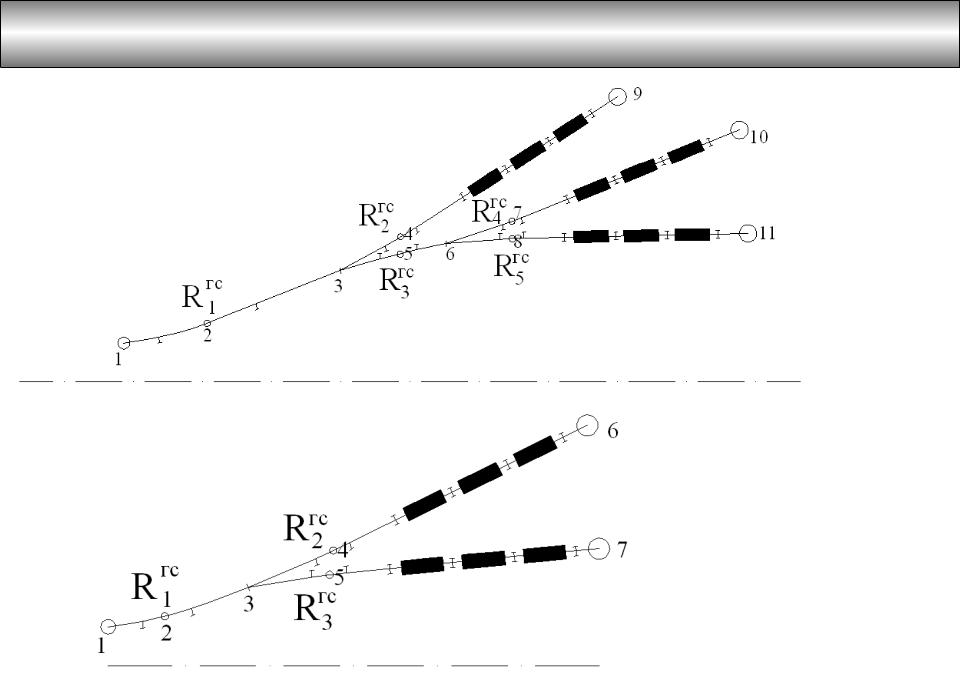

- •Варианты конструктивных схем полупучков № 1-8
- •Варианты конструктивных схем полупучков № 9-14
- •Возможные варианты полупучков для
- •Разработанная Конструктивная схема горочной горловины

Система механизации и автоматизации горки определяется в зависимости от ее мощности. В курсовом проекте следует предусматривать применение на горке современных технических средств.
ГБМ необходимо оборудовать комплексом технических средств систем автоматизации, обеспечивающих:
•управление надвигом и роспуском составов;
•управление маршрутами движения отцепов;
•регулирование скорости скатывания отцепов;
•управление маневровыми передвижениями;
•контроль заполнения сортировочного парка;
•контроль и диагностику технических средств;
•автоматизацию компрессорных станций;
•обмен информацией в рамках КСАУСС.

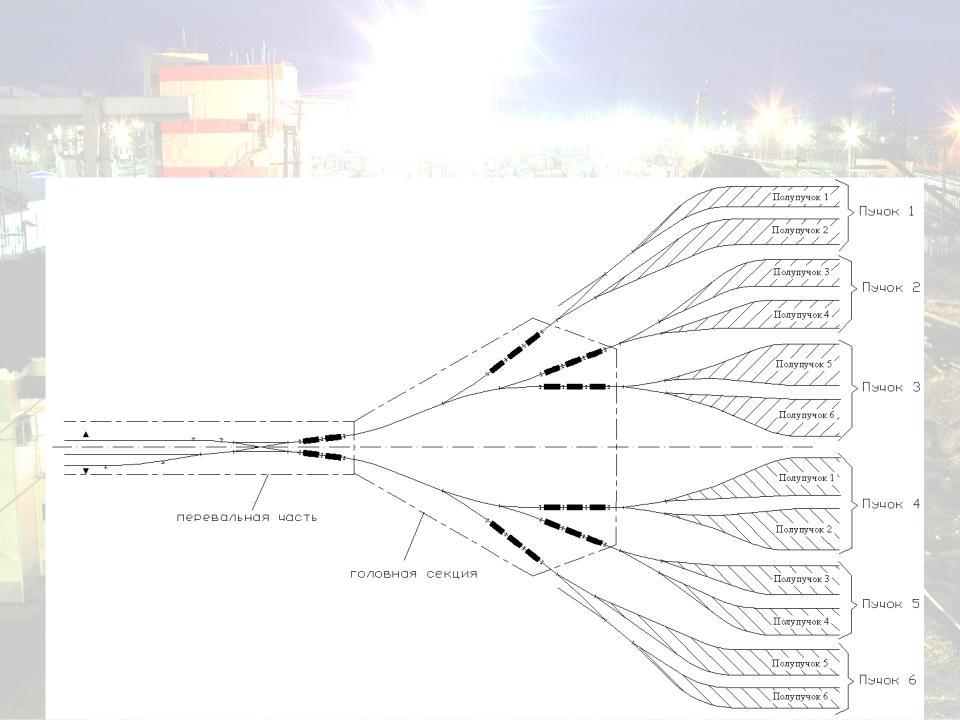

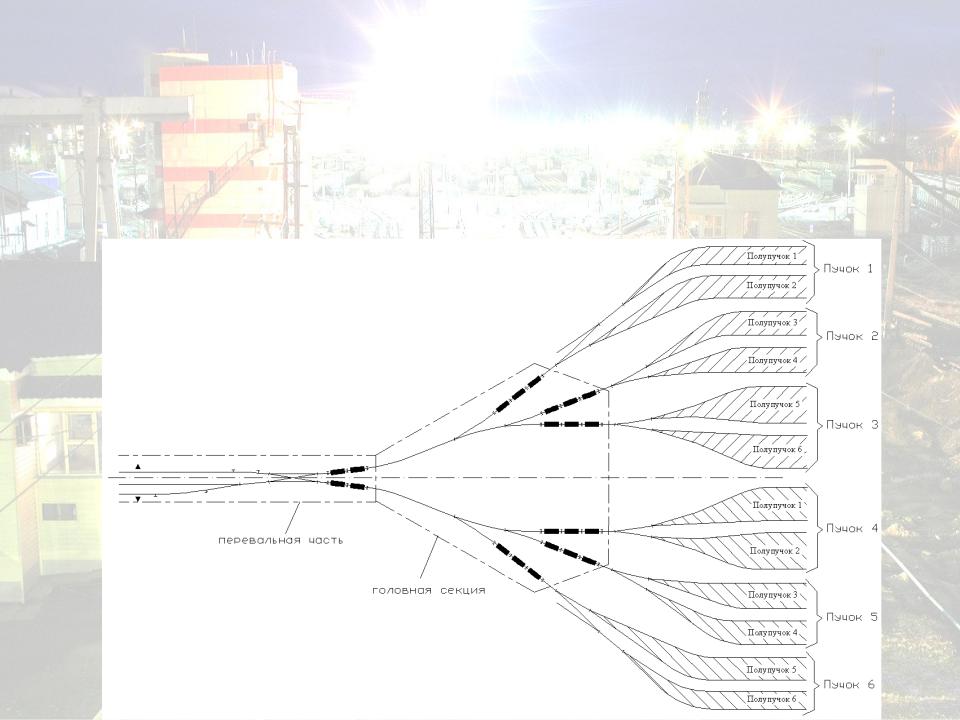

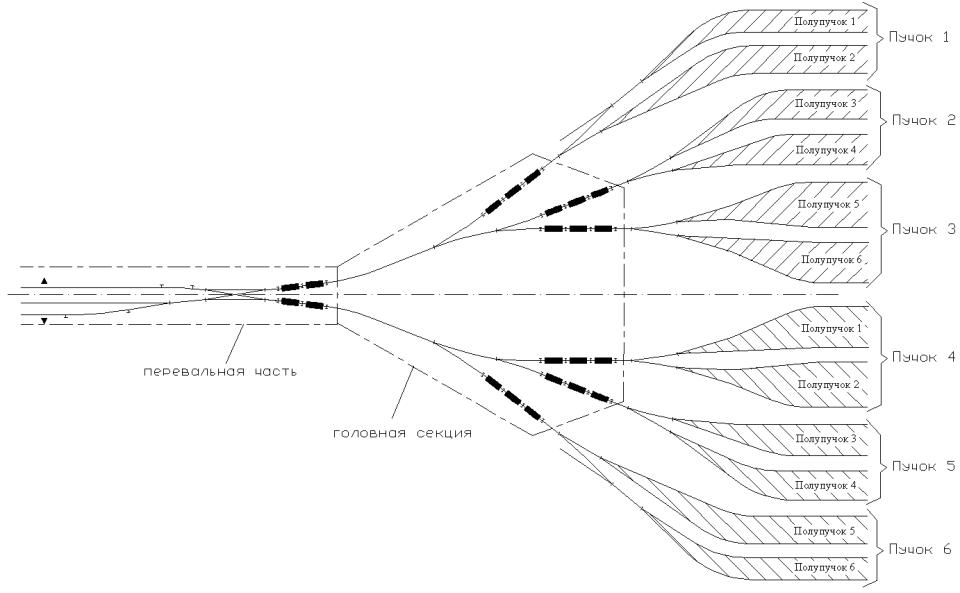

Разработка конструктивной схемы горочной горловины

В методических целях схему горочной горловины можно разделить на три части, выделив в ней:
перевальную часть;
головную секцию;
пучки.

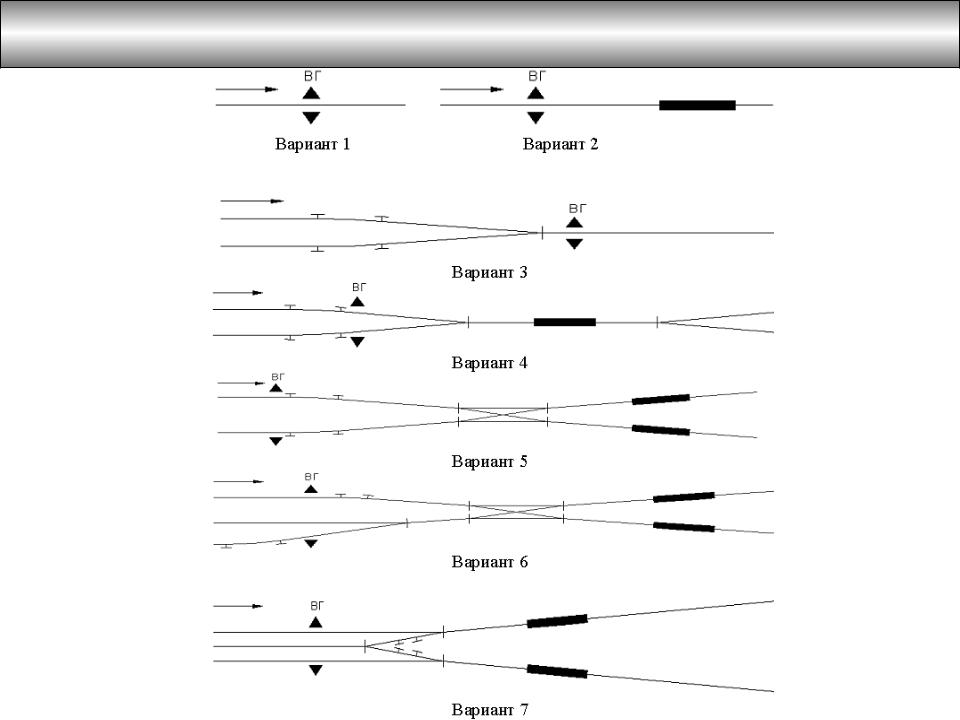

Конструктивные схемы перевальной части горки

Варианты конструктивных схем головной секции
Вариант 3
Вариант 2

В одном пучке сортировочных путей может быть от 5 до 8 сортировочных путей.

Варианты конструктивных схем головной секции
Вариант 3
Вариант 2

Пучки сортировочных путей с большим числом путей рекомендуется укладывать в центре парка.
(ближе к оси сортировочного парка)

В двух пучках сортировочных путей
рекомендуется проектировать четное число сортировочных путей.
(Например: не 7 + 7 путей, а 8 + 6 путей, причем 8 путей ближе к оси сортировочного парка).
