Практическое занятие № 2
«Определение конструктивных параметров элементов плана путевого развития железных дорог»
Цель занятия:
Изучить основные элементы плана путевого развития железных дорог

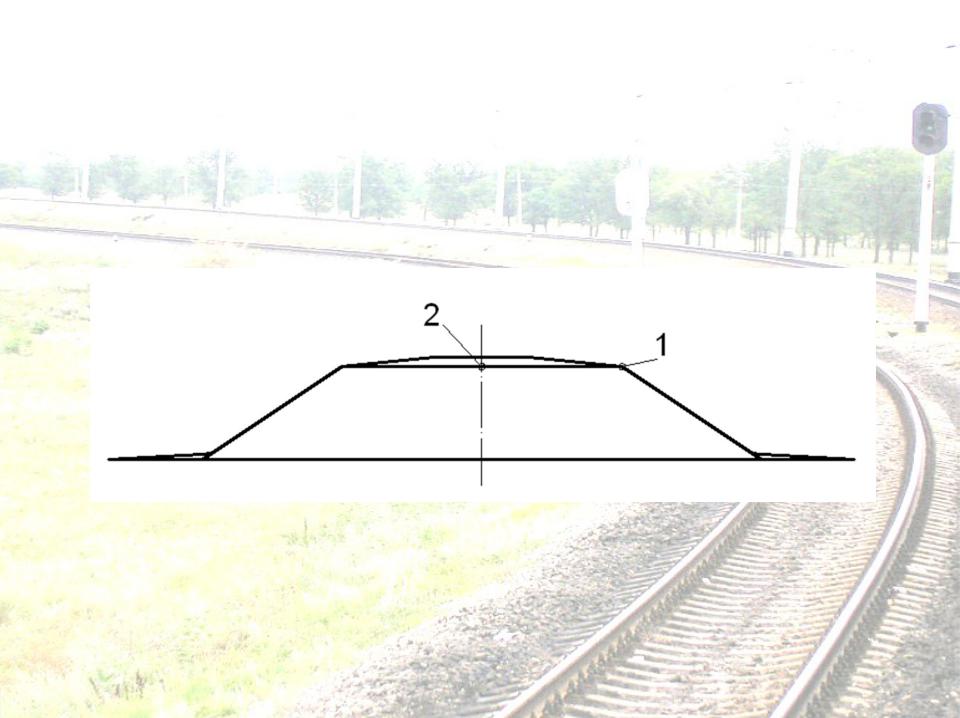

Трасса железной дороги –
пространственное положение продольной оси ж.-д. пути, проходящей на уровне бровок основной площадки земляного полотна.
1 - бровка земляного полотна
2 - трасса
Трасса железной дороги
План железнодорожного пути –
проекция трассы железной дороги на горизонтальную плоскость.
Элементами плана железнодорожных линий являются:
прямые участки (отрезки прямых линий);
кривые участки (круговые и переходные кривые).

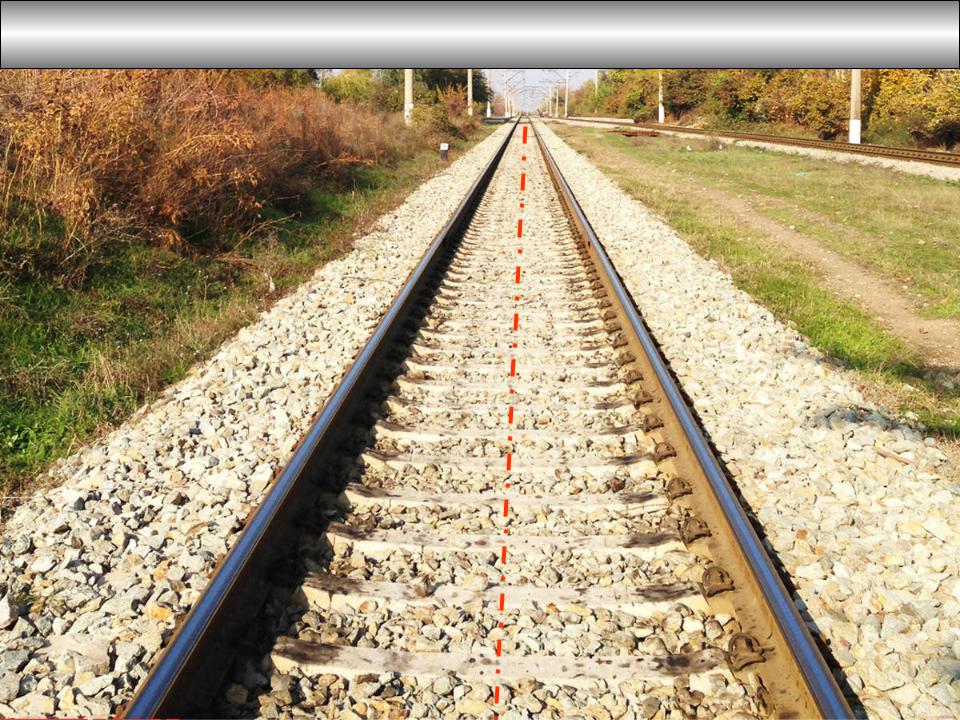

Прямой участок железнодорожного пути
Условное обозначение прямого участка пути на плане
а)
б)
в)
Круговая кривая –
часть окружности постоянного радиуса, сопрягающая сходящиеся прямые.
Круговая кривая на железнодорожном пути
Условное обозначение круговой кривой на плане
R800
РАСЧЕТНАЯ СХЕМА КРУГОВОЙ КРИВОЙ
