Алматинский институт энергетики и связи

Кафедра охраны труда и

окружающей среды

Расчетно-графическая работа №1 по дисциплине «Экология»

Тема: Расчет рассеивания вредных примесей в атмосфере и определение санитарно-защищенной зоны

Вариант №-13

Выполнил: студент группы БРЭ-05-10

Клоков С. С.

Проверила: кандидат технических наук,

доцент кафедры ОТиОС

Жандаулетова Ф. Р.

АЛМАТЫ, 2007

Содержание

ВВЕДЕНИЕ 2

Задание на расчетно-графическую работу 3

Исходные данные 3

Содержание расчетно-графической работы 3

Выполнение работы 4

1. Определить максимальные концентрации примесей в атмосфере с учетом веществ, обладающих эффектом суммации 4

2. Определение расстояния, на котором достигается максимальная концентрация 6

3. Расчет приземных концентраций на различных расстояниях 6

4. Определить санитарно-защищенную зону 10

5. Построить Розу ветров и санитарно-защищенную зону 12

ВЫВОД 13

Введение

В данной расчетно-графической работе приведен расчет приземной концентрации вредных примесей в атмосфере при их рассеивании через дымовую трубу тепловой электрической станции, определена зона загрязнения территории вокруг станции, а так же санитарно-защищенная зона.

Задание на расчетно-графическую работу

• Рассчитать приземную концентрацию вредных примесей в атмосфере при их рассеивании через дымовую трубу тепловой электрической станции.

• Определить зону загрязнения территории вокруг станции.

Исходные данные

Таблица 1

Высота, Н, м.	100
Диаметр устья, Д, м.	4.5
Скорость выхода газов, W0, м/с.	15
Тг, ºС.	185
Тв, ºС.	23
Выброс золы, Мз, г/с.	350
Выброс двуокиси серы, Мso2, г/с.	700
Выброс оксидов азота, Мnox, г/с.	59
Степень очистки воздуха, %.	91
Район расположения	Алматы

Таблица 2: Значение P,%

Направление/ город	С	СВ	В	ЮВ	Ю	ЮЗ	З	СЗ
Алматы	9	12	7	23	16	20	7	6

Содержание расчетно-графической работы

1. Определить максимальные концентрации примесей в атмосфере с учетом веществ, обладающих эффектом суммации.

2. Определить расстояние, на котором достигается максимальная концентрация.

3. Рассчитать приземные концентрации на различных расстояниях и определить L0.

4. Определить санитарно-защитную зону станции.

5. Построить «Розу ветров» и санитарно-защитную зону станции.

6. Сделать выводы о проделанной работе

Выполнение работы

1. Определить максимальные концентрации примесей в атмосфере с учетом веществ, обладающих эффектом суммации

Процесс рассеивания примесей в атмосфере зависит от многих факторов, к которым относятся: состояние самой атмосферы, высота источника, масса выброса, рельеф местности и т.д.

Максимальное значение приземной концентрации вредного вещества См(мг/м³) определяется по формуле:

где А – коэффициент температурной стратификации; для Казахстана A = 200;

M – масса вредного вещества, выбрасываемого в единицу времени, г/с;

F – коэффициент, учитывающий скорость оседания веществ;

F = 1 для газообразных веществ; при среднем эксплуотационном коэффициенте очистки выбросов более 90% − 2; от 75 – 90% – 2,5; менее 75% и при отсутствии очистки – 3;

η − коэффициент рельефа местности; η = 1 для ровной поверхности;

H − высота источника, м;

V₁ − расход газовоздушной смеси, м³/с;

ΔT = Тг − Тв, ºС;

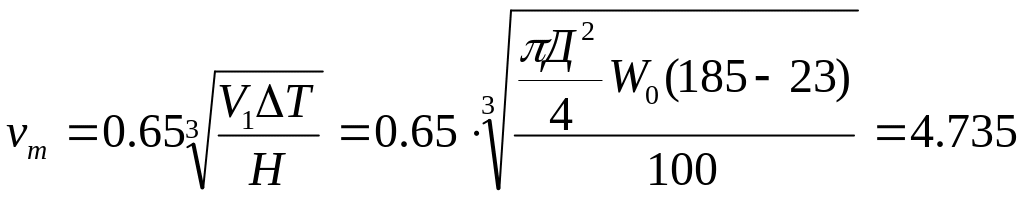

Значение коэффициентов m и n определяются в зависимости от параметров , , и

Коэффициент m определяется в зависимости от f. Так как f < 100, то

Коэффициент n при f < 100 определяется в зависимости от v_m по формулам:

, при v_m ≥ 2;

, при 0.5 ≤ v_m ≤ 2;

, при v_m ≤ 0.5.

В нашем случае v_m >2, т.е .

Максимальное значение приземной концентрации вредного вещества См(мг/м³):

Для золы:

мг/м³, превышает

Для SO₂:

мг/м³, превышает

Для NO_x:

мг/м³,

Газообразные вещества обладают эффектом суммации, суммарная концентрация может быть определена по формуле:

мг/м³;

мг/м³;
