6. Выполнение ответвлений от влз.

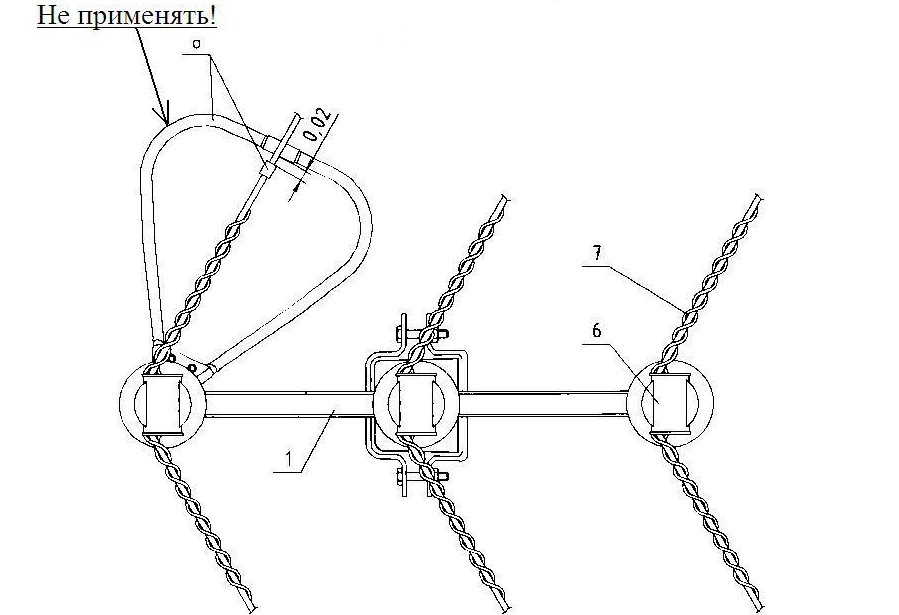

Ответвления от магистрали ВЛЗ могут быть выполнены как аналогичными проводами СИП, так и «голыми» проводами. Ответвления могут быть выполнены с промежуточной опоры магистрали с учетом установки специальных траверс со стороны ответвления. В этом случае необходимо использование дополнительного «обводного» изолятора, устанавливаемого на одной из крайних фаз со стороны ответвления. Подробные схемы установки траверс и изоляторов, а так же расположение проводов подробно описаны в соответствующих главах «Пособия по проектированию ВЛ электропередачи напряжением 0,38-20кВ с самонесущими изолированными и защищенными проводами» Книга4 Том1, для типовых проектов Л56-97 (одноцепные ВЛЗ) и пороекта Л57-97 (двухцепные ВЛЗ).
Присоединение ответвляемого провода к магистрали производится с помощью прокалывающего зажима SL25.2 (предназначен для соединения проводов диаметром 35-157мм2). Зажим имеет двустороннее исполнение: в одну сторону вкладывается провод магистрали, в другую – отпайки. Зажим снабжен прокалывающими элементами, что позволяет подключать изолированные проводники без снятия изоляции. Внутри зажима находится консистентная смазка, позволяющая изолировать место прокола от воздействия воздуха и влаги, чтобы избежать коррозии и ухудшения контакта. В целях недопущения внешнего неблагоприятного воздействия природных факторов, рекомендуется использовать прокалывающий зажим вкупе с защитным кожухом SP16.
При необходимости ответвления от магистальной линии СИП3 «голым» проводом, или от магистральной линии с неизолированными проводами линии СИП3 используются ответвительные прокалывающие зажимы SE20. Данный тип зажима подобен зажиму SL25.2, однако отличается наличием прокалывающего элемента с одной стороны и плашки с другой стороны зажима. При монтаже данного типа зажимов снятие изоляции с провода так же не требуется.
7. Установка линейного разъединителя
Для создания видимого разрыва на ВЛЗ 6-10кВ возможно применение линейного разъединителя типа SZ24. Он представляет собой комплект из трех однофазных разъединителей. Каждый однофазный разъединитель состоит из натяжного полимерного изолятора и смонтированных на нем подвижного и неподвижного контактов.

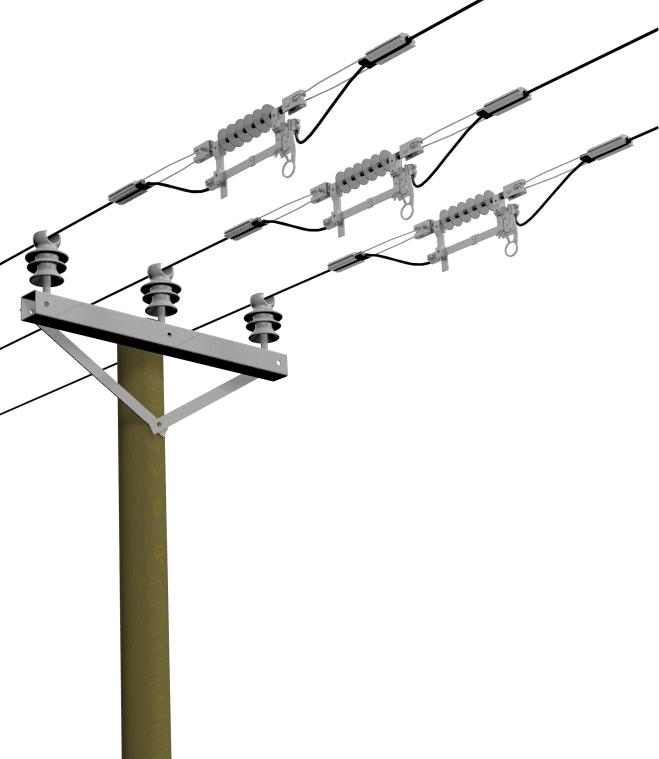

Рис.6 Линейный разъединитель SZ24
Монтаж разъединителя возможен в двух вариантах. Первый вариант – монтаж разъединителя осуществляется на опоре анкерного типа, при этом фазы разъединителя заменяют собой натяжные изоляторы. Таким образом, изолирующая подвеска «траверса-натяжной изолятор- натяжной зажим» заменяется подвеской «траверса- фаза линейного разъединителя – натяжной зажим». Второй вариант – монтаж каждой фазы разъединителя осуществляется в разрыве провода между двумя натяжными зажимами. Операции с линейным разъединителем производятся с помощью оперативной изолирующей штанги СТ48.64.
Рис.7 Концевая траверса. Переход КЛ-ВЛ. Использование ОПН.
Рис.8 Промежуточная опора. Крепление посредством двух анкерных зажимов.
Рис.9 Ответвительная опора. SZ24 используется также для секционирования и оперативного отключения линии при проведении ремонтных и других работ.
Рис.10 Анкерная (концевая) опора (одноцепная)
Рис.11 Ответвительная анкерная опора (одноцепная).
Рис. 12 Угловая промежуточная опора (одноцепная)
Рис.13 Анкерная угловая опора (одноцепная)
