7. Монтаж самонесущих изолированных проводов
7.1. Проект производства электромонтажных работ
Строительными нормами и правилами предусматривается производство электромонтажных работ в три стадии: подготовительные; основные; заключительные.
Рисунок 4 – Структурная схема монтажных работ
7.2. Подвеска сип на опорах вли 0,4 кВ
Подвеска СИП осуществляется с помощью крепежной арматуры, в которой закрепляется только несущий нулевой провод (для магистральных СИП).
В расчетах подвески СИП учитываются две климатические модели нагрузок:
температура +15°С и давление ветра на СИП 360 Па для нормальных ветровых нагрузок и 480 Па для высоких ветровых нагрузок;
температура -10°С и давление ветра на СИП 135 Па.
Рисунок 5 – Монтаж самонесущего изолированного провода на опорах
Для районов с сильными снеговыми отложениями (налипание снега) и опасностью обледенения в расчетах необходимо учитывать дополнительную климатическую модель:
температура -5°С и давление ветра на СИП без снежного покрова 360 Па.
Какими бы ни были климатические условия (скоростные напоры ветра, температура, налипание снега, гололедно-изморозевые отложения) усилие, прикладываемое к несущему проводу СИП не должно превышать 550 daN.
Тяжение при подвеске СИП на опорах ВЛ 0,38 кВ определяется по графикам (монтажным таблицам) в зависимости от длины пролета и расчетных параметров при +40°С без ветра.
Тяжения несущего провода СИП определяются следующим образом
Таблица 9 - Сечение СИП 3x25+54,6; 3x25+54,6+1x16; 3х25 + 54,6 +2x16
Пролет, м |
40 |
50 |
60 |
70 |
80 |
90 |
|
Температура воздуха при подвеске СИП, °С |
Стрела провеса, м |

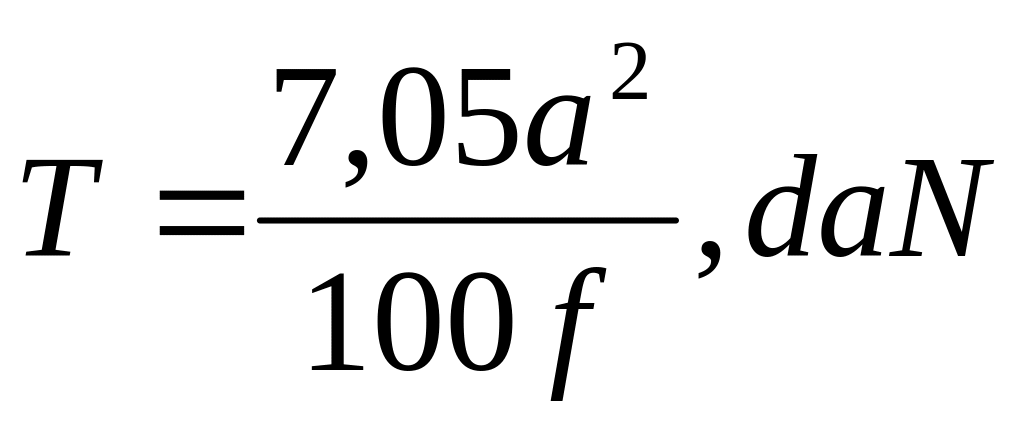

Формула расчета тяжения несущей жилы СИП |
|||||
40 25 15 5 |
0,47 0,37 0,32 0,28 |
0,62 0,52 0,46 0,42 |
0,88 0,72 0,65 0,56 |
1,18 1,01 0,92 0,82 |
1,60 1,42 1,34 1,17 |
2,10 1,90 1,78 1,64 |
|
Таблица 10 - Сечение СИП 3x35+54,6; 3x35+54,6+1x16; 3х35+54,6 +2x16
Пролет, м |
40 |
50 |
60 |
70 |
80 |
90 |
|
Температура воздуха при подвеске СИП, °С |
Стрела провеса, м |

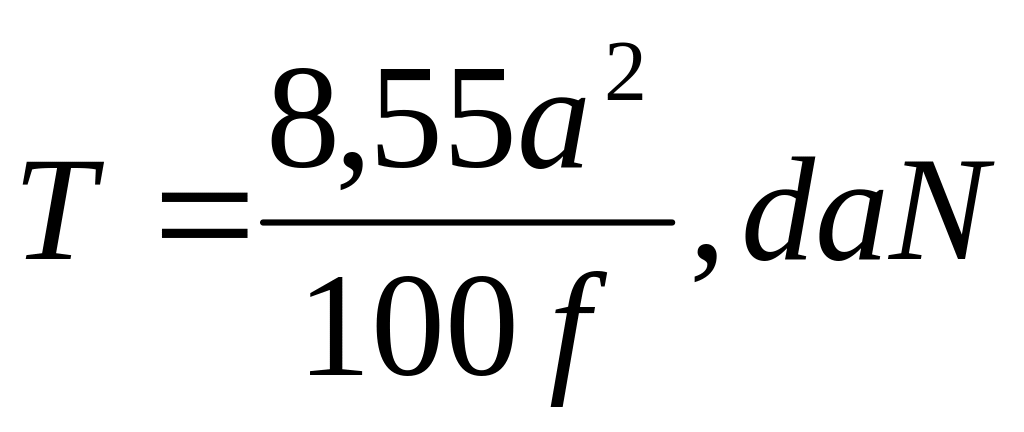

Формула расчета тяжения несущей жилы СИП |
|||||
40 25 15 5 |
0,54 0,43 0,37 0,33 |
0,77 0,65 0,57 0,50 |
1,02 0,87 0,79 0,71 |
1,47 1,30 1,20 1,10 |
1,94 1,77 1,68 1,55 |
2,55 2,35 2,22 2,10 |
|
Таблица 11 - Сечение СИП 3x50+54,6; 3x50+54,6+1x16; 3х50+54,6 +2x16
Пролет, м |
40 |
50 |
60 |
70 |
80 |
90 |
|
Температура воздуха при подвеске СИП, °С |
Стрела провеса, м |

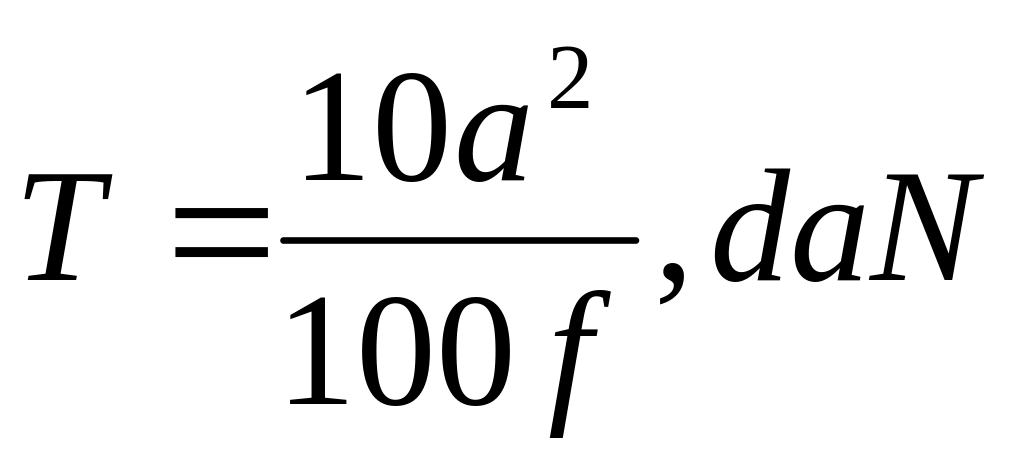

Формула расчета тяжения несущей жилы СИП |
|||||
40 25 15 5 |
0,59 0,49 0,43 0,38 |
0,85 0,73 0,65 0,59 |
1,22 1,07 0,99 0,90 |
1,69 1,54 1,44 1,34 |
2,26 2,10 2,00 1,89 |
2,93 2,78 2,68 2,56 |
|
Таблица 12 - Сечение СИП 3x70+54,6; 3x70+54,6+1x16; 3х70+54,6 +2x16
Пролет, м |
40 |
50 |
60 |
70 |
80 |
90 |
|
Температура воздуха при подвеске СИП, °С |
Стрела провеса, м |
Формула расчета тяжения несущей жилы СИП |
|||||
40 25 15 5 |
0,69 0,60 0,54 0,48 |
1,03 0,92 0,85 0,78 |
1,52 1,39 1,31 1,23 |
2,08 1,94 1,86 1,78 |
2,80 2,66 2,57 2,48 |
3,48 3,29 3,24 3,14 |
|
Таблица 13 - Сечение СИП 3x70+70; 3x70+70+1x16; 3х70+70 +2x16
Пролет, м |
40 |
50 |
60 |
70 |
80 |
90 |
|
Температура воздуха при подвеске СИП, °С |
Стрела провеса, м |

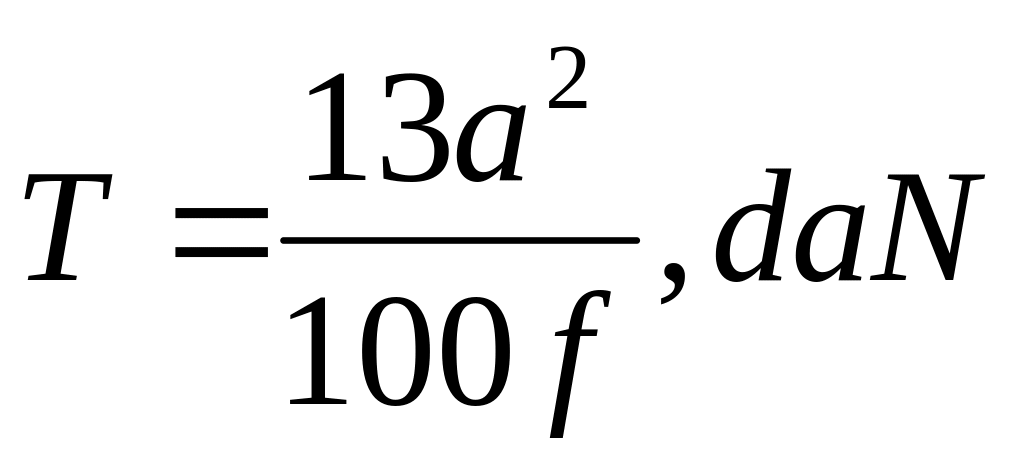

Формула расчета тяжения несущей жилы СИП |
|||||
40 25 15 5 |
0,69 0,60 0,54 0,48 |
1,03 0,92 0,85 0,78 |
1,52 1,39 1,31 1,23 |
2,08 1,94 1,86 1,78 |
2,80 2,66 2,57 2,48 |
3,48 3,29 3,24 3,14 |
|
Таблица 14 - Сечение СИП 3x150+70; 3x150+70+1x16; 3х150+70 +2x16
Пролет, м |
40 |
50 |
60 |
70 |
80 |
90 |
|
Температура воздуха при подвеске СИП, °С |
Стрела провеса, м |

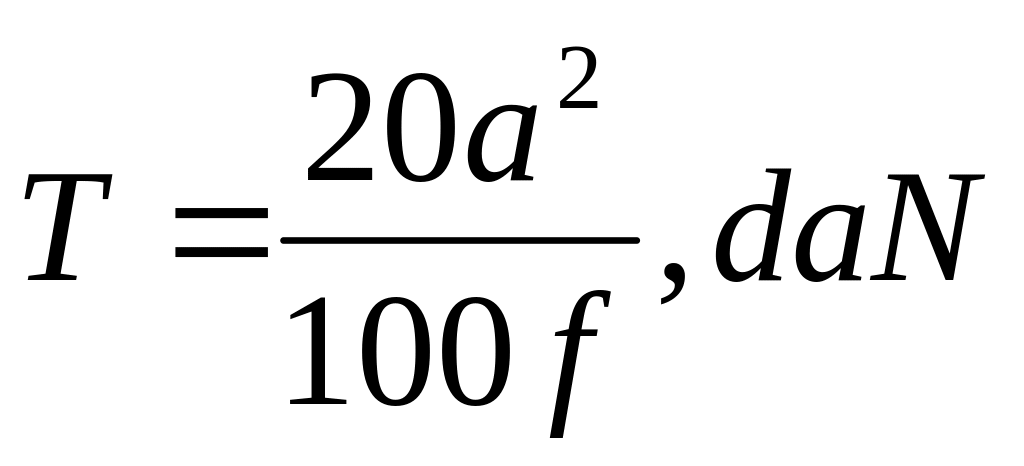

Формула расчета тяжения несущей жилы СИП |
|||||
40 25 15 5 |
0,88 0,79 0,73 0,67 |
1,38 1,24 1,15 1,05 |
1,99 1,78 1,65 1,50 |
2,70 2,40 2,25 2,07 |
3,53 3,15 2,92 2,70 |
4,47 3,98 3,72 3,40 |
|

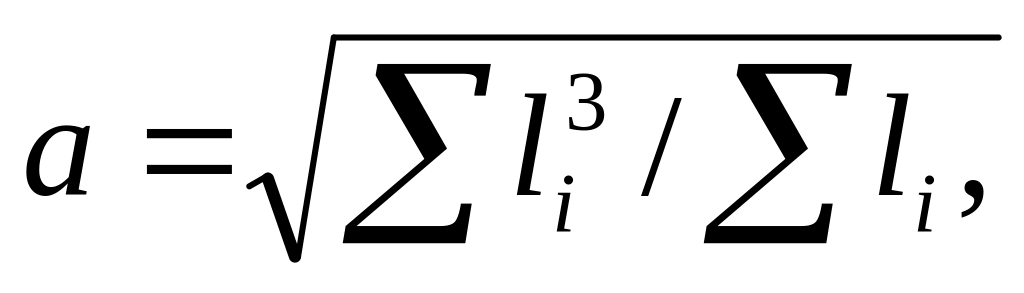

а - пролет подвески СИП (расстояние между двумя смежными опорами ВЛ) определяется по формуле
(1)
где li - пролет между двумя последующими опорами ВЛ, м;
f - стрела провеса, м.
Пример расчета подвески СИП 3х70+70 на опорах ВЛИ 0,38 кВ:
температура окружающей среды +40°С;
пролет между опорами 50 м;
стрела провеса СИП (по таблице 1) 1,03 м;
рабочее тяжение при подвеске СИП на опорах ВЛ 0,38 кВ;
Т= (13х502) /(100х103) =316 daN.
Подвеска СИП на стенах зданий.
Натяжение СИП осуществляется при помощи фасадных креплений, анкерных клиновых зажимов и комплекта промежуточной подвески, в которых закрепляется несущий провод СИП. СИП натягивается горизонтально и крепится к стене здания специальными крепежными изделиями через каждые 5-6 м. Зазор между стеной и СИП - около 10 см.
Расчетные модели климатических условий учитывают следующие условия:
наиболее низкая температура -10°С;
ветровая нагрузка отсутствует;
усилие на несущий провод СИП не должно превышать 300 daN.
Р
исунок
6 – Кронштейн для крепления СИП вдоль
фасадов
СИП, прокладываемые через улицу, от здания к зданию крепятся к зацементированным в стенах зданий кронштейнам с помощью анкерных и промежуточных зажимов. Тяжение несущего провода СИП не должно превышать 300 daN. Анкерные зажимы с обеих сторон провода должны находиться на одинаковой высоте. Климатические условия подвески СИП такие же, как для подвески СИП на опорах ВЛ 0,38 кВ.
СИП, подвешиваемые на ответвлениях от магистрали ВЛ к вводам в здания. Максимально допустимые пролеты при стреле провеса СИП 0,5 м и температуре воздуха +15°С указаны в следующей таблице:
Таблица 15 – Расчетные данные для ответвительных СИП
Количество жил х сечение, шт. х мм2 |
2x16 |
2x25 |
4x16 |
4x25 |
|
Расчетные климатические условия |
длина пролета ответвления к вводу, м |
||||
Наиболее неблагоприятный скоростной напор ветра (либо ветер 480 Па при -15°С, либо ветер 180 Па при - 20°С) |
30 |
40 |
39 |
40 |
|
1 daN снежного слоя при - 10°С без ветра |
30 |
40 |
39 |
40 |
|
2 daN снежного слоя при - 10°С без ветра |
25 |
30 |
35 |
40 |
|
