Вопрос № 1 асу тп

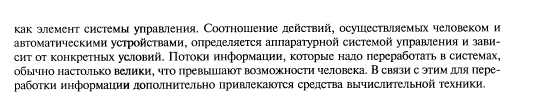

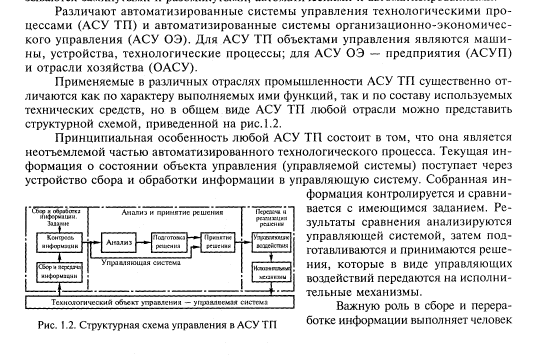

1.АСУ ТП – комплекс аппаратных и программных средств, предназначенный для управлениями различными технологическими процессами .
отличается от телемеханики тем, что автоматизированная система управляет оборудованием (по какому то алгоритму), а телемеханика нет. Телемеханика это всего лишь средства передачи информации от оборудования человеку (диспетчеру) и обратно, т.е. диспетчер принимает решения.
2.В АСУ ТП управление с АРМов не идет, для этих целей предназначен контроллер. АРМ это всего лишь средство отображения информации и передачи ее контроллеру.
Из почаевца
Классификация АСУ ТП
В зарубежной литературе можно встретить довольно интересную классификацию АСУ ТП, в соответствие с которой все АСУ ТП делятся на три глобальных класса:
• SCADA (Supervisory Control and Data Acquisition). На русский язык этот термин можно перевести как “система телемеханики”, “система телеметрии” или “ система диспетчерского управления”. На мой взгляд, последнее определение точнее всего отражает сущность и предназначение системы - контроль и мониторинг объектов с участием диспетчера.
Тут необходимо некоторое пояснение. Термин SCADA часто используется в более узком смысле: многие так называют программный пакет визуализации технологического процесса. Однако в данном разделе под словом SCADA мы будем понимать целый класс систем управления.
• PLC (ProgrammableLogicController). На русский язык переводится как “программируемый логический контроллер” (или сокращенно ПЛК).
Тут, как и в предыдущем случае, есть двусмысленность. Под термином ПЛК часто подразумевается аппаратный модуль для реализации алгоритмов автоматизированного управления. Тем не менее, термин ПЛК имеет и более общее значение и часто используется для обозначения целого класса систем.
• DCS (DistributedControlSystem). По-русски распределенная система управления (РСУ). Тут никакой путаницы нет, все однозначно.
Справедливости ради надо отметить, что если в начале 90-х такая классификация не вызывала споров, то сейчас многие эксперты считают ее весьма условной. Это связано с тем, что в последние годы внедряются гибридные системы, которые по ряду характерных признаков можно отнести как к одному классу, так и к другому.
Вопрос № 2 Автоматизированная система телемеханического управления «астму-а»

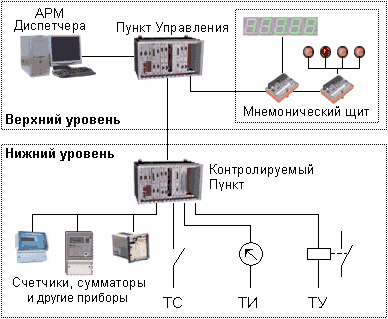

АСТМУ- обеспечивает управление объектами электроснабжения, сбор и передачу статусной информации на энергодиспетчерский пункт, автоматическую регистрацию действий энергодиспетчера и состояния объектов управления.
АСТМУ – двухуровневая автоматизированная система телемеханического управления, контролируемые пункты (КП) которой построены на основе шкафов КП-М(ПС) и КП-Б(ТП), содержащих программируемые контроллеры (нижний уровень), а пункт диспетчерского управления – на основе объединенных в локальную сеть персональных компьютеров промышленного исполнения (верхний уровень). Команды телеуправления (ТУ) к КП и телесигнализация о состоянии объектов (ТС) из КП передаются по физическим медным линиям связи (линиям ТУ/ТС) частотно модулируемыми кодовыми посылками (каналы тональной частоты, ТЧ-каналы).
http://dakenergo.com/avtomatizirovannaya-sistema-telemexanicheskogo-upravleniya-astmu-a.html
Тут понятней что идет после линии связи ту тс(по идее эта схема основная)

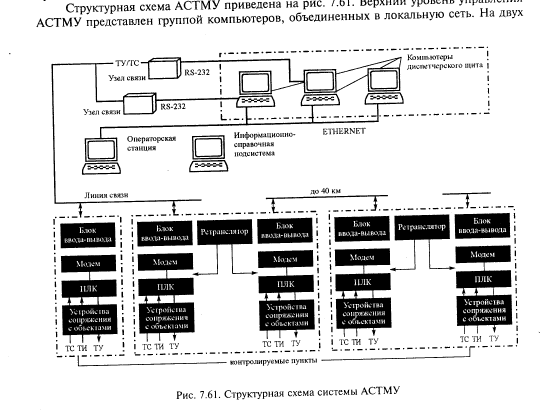

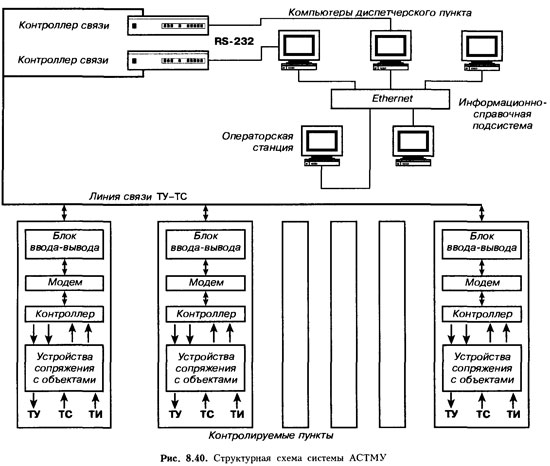

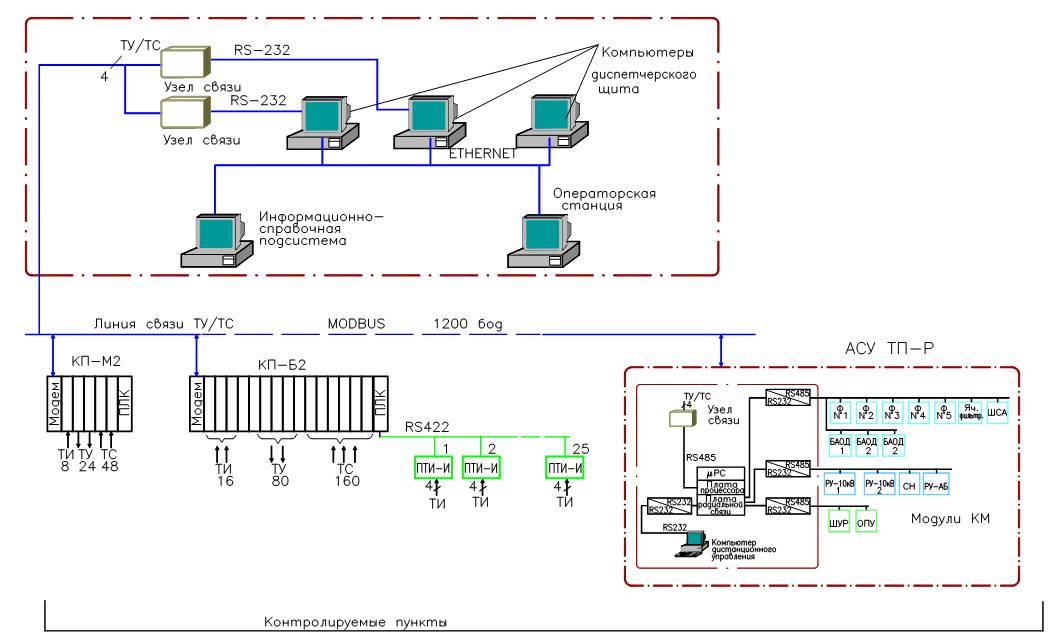

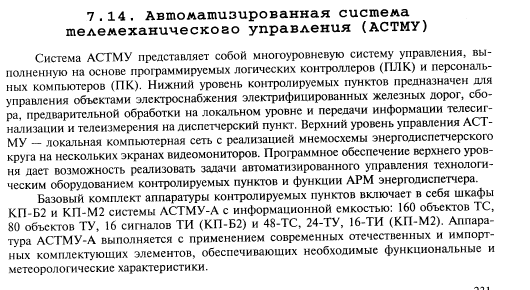

Базовый комплект аппаратуры контролируемых
пунктов включает в себя шкафы КП-Б2 и
КП-М2 системы АСТМУ-А с информационной
емкостью: 160 объектов телесигнализации
(ТС), 80 объектов телеуправления (ТУ),
частотно регулируемый привод, 16 сигналов
телеизмерения (ТИ) для КП-Б2; 48-ТС, 24-ТУ,
16-ТИ для КП-М2.
Расширение информационной емкости аппаратуры контролируемых пунктов (КП) осуществляется с помощью микропроцессорных измерительных преобразователей ПТИ-И, подключаемых к контроллеру шкафа по последовательному каналу. Высокая скорость и точность преобразования сигнала позволяет использовать их для диагностики силового оборудования и контроля за качеством электроэнергии. По последовательному каналу к шкафу телемеханики можно подключать микропроцессорные блоки релейной защиты и автоматики (БМРЗ).
АСТМУ наряду с выполнением функций, решаемых традиционно телемеханическими системами, позволяет решать следующие задачи автоматизации:
- функции аварийных отключений и срабатывания защит;
- ведение архива телесигнализации, телеизмерений и команд телеуправления;
- автоматизация оперативной работы по заявкам с компьютерной подготовкой соответствующих документов;
- отображение однолинейных динамизированных схем объектов электроснабжения;
- обеспечение большого объема телеизмерительной информации для диагностики электротехнического оборудования;
- построение современных АСУ тягово-понизительных подстанций и всей дистанции электроснабжения.
ВОПРОС №6 Эталонная модель взаимодействия открытых систем osi Для обеспечения обмена данными между компьютерными сетями были разработаны международные стандарты многоуровневых протоколов, известные как эталонная модель взаимодействия открытых систем OSI (OpenSystemInterconnection). Основная задача такой модели — упрощение и облегчение обмена информацией при использовании различных программных и аппаратных средств.
Базовая эталонная модель OSI является концептуальной основой, определяющей характеристики и средства открытых систем. Она определяет взаимодействие открытых систем, обеспечивающее работу в одной сети систем, вьшускаемых различными производителями, и координирует:
• взаимодействие прикладных процессов;
• формы представления данных;
• единообразное хранение данных;
• управление сетевыми ресурсами;
• безопасность данных и защиту информации;
• диагностику программ и технических средств.

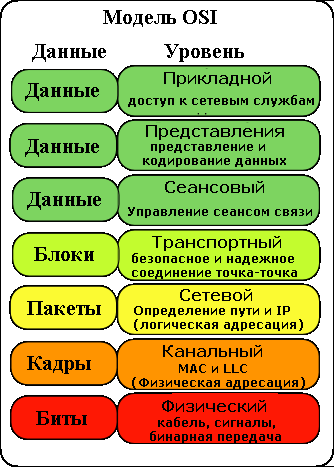

Эталонная модель определяет семь функциональных уровней, каждый из которых соответствует отдельной физической или логической части компьютерной сети и поддерживает работу высших уровней:
• физический уровень описывает физическую среду сети (медные провода, оптическое волокно, космические спутники и т.п.). Этот уровень получает данные без разделения на кадры, есть только последовательность битов. В зависимости от типа сети этот поток данных может быть параллельным или последовательным, а передача информации в канале связи — дуплексной (одновременно в обоих направлениях), полудуплексной (поочередно в двух направлениях), симплексной (в одном направлении). На этом уровне для усиления сигнала устанавливают повторители (repeater), которые обеспечивают интерфейс между компьютерами сети и средой передачи дискретных сигналов, для чего определяются начало и конец кадра, а также формируются и принимаются сигналы определенной физической природы;
• канальный уровень преобразует поток битов физического уровня на кадры (фреймы) или пакеты, содержащие адресную информацию. На этом уровне проверяется также корректность передачи данных, в случае необходимости передаются повторно;
• сетевой уровень обеспечивает передачу сетевых пакетов информации между узлами сети, при этом решаются задачи выбора маршрута из числа возможных, осуществляется управление входным потоком и буферизация пакетов. Для выбора оптимального пути доставки информации используются маршрутизаторы;
• транспортный уровень отвечает за доставку сообщений логическими адресами протокола и разбивает информацию на пакеты меньшего размера при передаче, а также собирает сообщения из пакетов во время приема. На этом уровне происходит согласование различных сетевых уровней с помощью шлюзов (для сетей различных типов) и мостов (для однотипных сетей);
• сеансовый уровень обеспечивает организацию сеансов связи между объектами высшего уровня с передачей информации в полном объеме. Этот уровень определяет способ установления связи между двумя удаленными системами с помощью двух функций:
- Управление диалогом, который определяет начало сеанса, передачу сообщения, а после окончания сеанса — прерывание связи;
- Разделения данных, что обеспечивает вставки указателей в сообщение для каждой рабочей станции о начале и конце сообщения;
• уровень представления данных описывает методы преобразования информации (из одного формата в другой, шифрование, кодирование, сжатие и т.п.), которая передается на прикладной уровень;
• прикладной уровень отвечает за передачу информации от пользователя к любому сетевому ресурсу, которому она нужна. Сообщение, передаваемое сетью, попадает в модель OSI, проходит к физическому уровню, пересылается на другую рабочую станцию, передается от физического уровня в обратном направлении достижения приложения другой рабочей станции через ее прикладной уровень. В зависимости от параметров установленных протоколов этого уровня определяется производительность компьютерной сети в целом.
