Законструировать и рассчитать ПН ферму с затяжкой типа "арка с затяжкой":

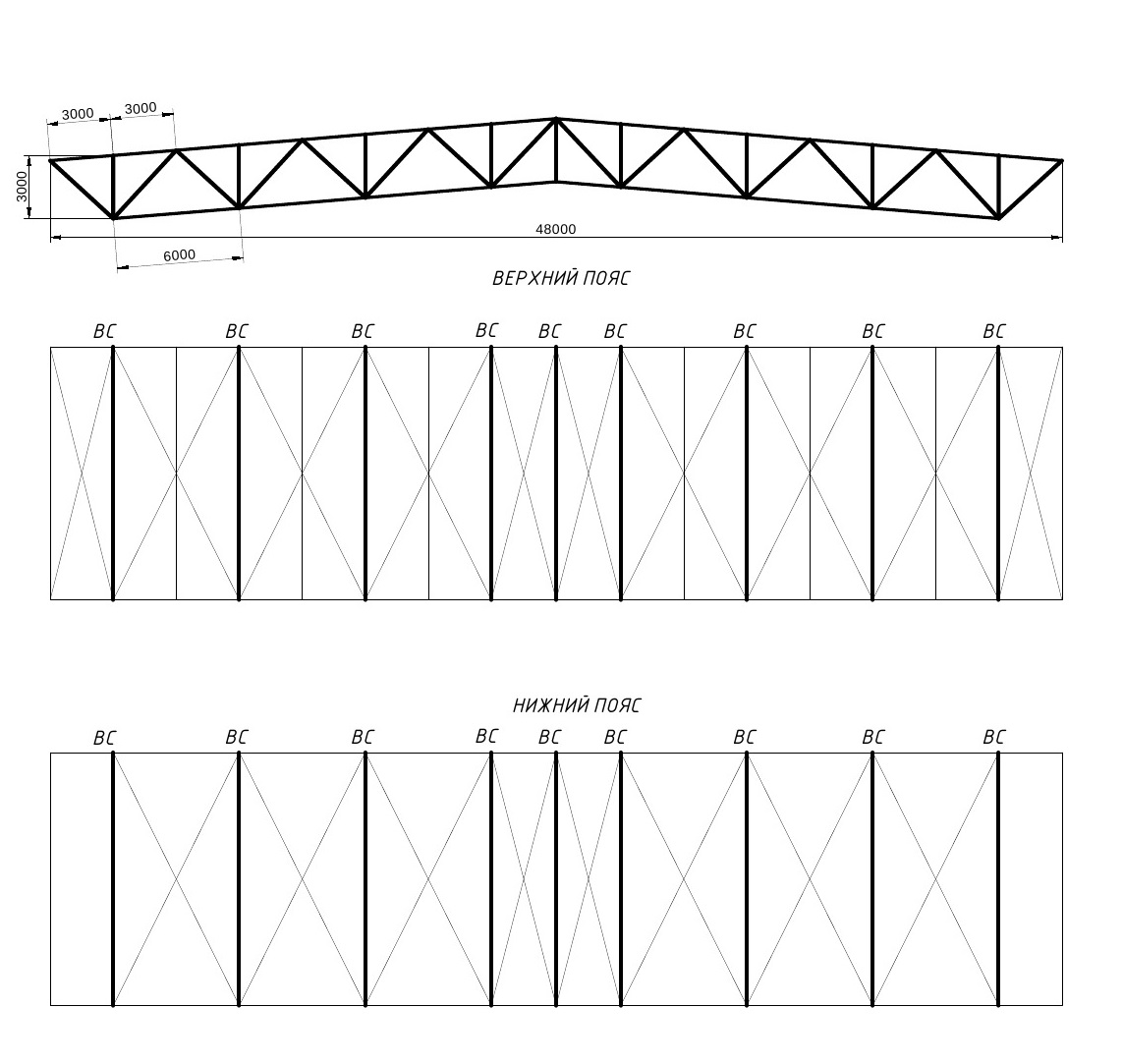

Рис. 1. Геометрия фермы, схема расположения связей и прогонов.

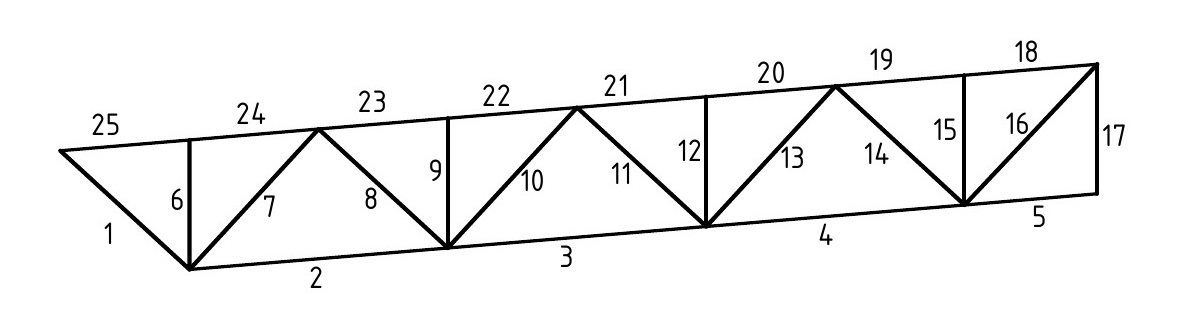

Рис. 2. Нумерация элементов.
1. Сбор нагрузок на ферму.
1.1. Для расчета на 1 г.п.с:
,
где:
- вес кровли;
-
шаг ферм;
Коэффициенты
,
приняты равными единице в запас прочности.
1.2. Для расчета на 2 г.п.с:
Тут 0.7 - коэф. перехода к пониженному значению снеговой нагрузки.
2. Статический расчет кэм.
Предварительно заданные жесткости:
Стойки - уголки 70 x 5;
ВП - уголки 250 х 20;
НП - уголки 250 х 16;
Раскосы уголки 180 х 11;
Стойка
центральная - крестовое сечение из
уголков 110 х 7;
а)
б)

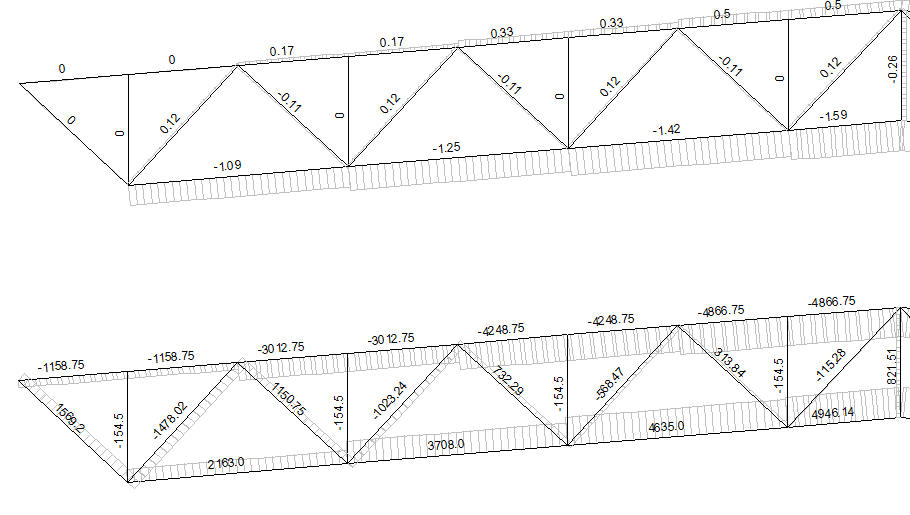

Рис. 3. Результат статического расчета.
а) От единичного усилия затяжки; б) От веса кровли и снега.
Таблица 1. - Расчетные усилия в стержнях фермы.
Наименование |
№ эл. |
Усилие в о.c. от нагрузок |
Усилие в о.с. от ПН |
Расчетные в ПН к. |
||||||||
|
|
|
|
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
||||||
НП |
1 |
1569.20 |
71.80 |
0.00 |
0.00 |
1641.00 |
|
|||||
2 |
2163.00 |
112.91 |
-1.09 |
-1553.80 |
722.11 |
|
||||||
3 |
3708.00 |
168.88 |
-1.25 |
-1781.88 |
2095.00 |
|
||||||
4 |
4635.00 |
220.27 |
-1.42 |
-2024.21 |
2831.06 |
|
||||||
5 |
4946.14 |
238.74 |
-1.59 |
-2266.55 |
2918.33 |
|
||||||
Стойки |
6 |
-154.50 |
-1.94 |
0.00 |
0.00 |
-156.44 |
|
|||||
9 |
-154.50 |
-3.75 |
0.00 |
0.00 |
-158.25 |
|
||||||
12 |
-154.50 |
-4.67 |
0.00 |
0.00 |
-159.17 |
|
||||||
15 |
-154.50 |
-5.19 |
0.00 |
0.00 |
-159.69 |
|
||||||
17 |
821.51 |
36.77 |
-0.26 |
-370.63 |
487.65 |
|
||||||
Раскосы |
7 |
-1478.00 |
-65.57 |
0.12 |
171.06 |
-1372.51 |
|
|||||
8 |
1151.00 |
52.37 |
-0.11 |
-156.81 |
1046.56 |
|
||||||
10 |
-1023.24 |
-46.65 |
0.12 |
171.06 |
-898.83 |
|
||||||
11 |
732.30 |
34.64 |
-0.11 |
-156.81 |
610.13 |
|
||||||
13 |
-588.47 |
-3.71 |
0.12 |
171.06 |
-421.12 |
|
||||||
14 |
313.84 |
13.67 |
-0.11 |
-156.81 |
170.70 |
|
||||||
16 |
-115.28 |
0.35 |
0.12 |
171.06 |
56.13 |
|
||||||
ВП |
18 |
-4866.75 |
-233.50 |
0.50 |
712.75 |
-4387.50 |
|
|||||
19 |
-4866.75 |
-233.50 |
0.50 |
712.75 |
-4387.50 |
|
||||||
20 |
-4248.75 |
-197.36 |
0.33 |
470.42 |
-3975.69 |
|
||||||
21 |
-4248.75 |
-197.36 |
0.33 |
470.42 |
-3975.69 |
|
||||||
22 |
-3012.75 |
-144.75 |
0.17 |
242.34 |
-2915.16 |
|
||||||
23 |
-3012.75 |
-144.75 |
0.17 |
242.34 |
-2915.16 |
|
||||||
24 |
-1158.75 |
-52.09 |
0.00 |
0.00 |
-1210.84 |
|
||||||
25 |
-1158.75 |
-52.09 |
0.00 |
0.00 |
-1210.84 |
|
