6. Особливості програмування системи чпк Fanuc o-і

Допоміжні функції М

М00 – зупинка керованої програми;

М01 – зупинка за умовою від електроавтоматики верстата;

М03 – обертання шпинделя по часовій стрілці;

М04 – обертання шпинделя проти часової стрілки;

М05 – зупинка шпинделя;

М08 – вмикання подачі СОЖ;

М09 – вимикання подачі СОЖ;

М17 – повернення із підпрограми;

М18 – спускання рівня уложення підпрограми на одиницю;

М19 – фіксована зупинка шпинделя;

М30 – кінець керованої програми;

М37 – відпрацювання «дзеркально по вісі Х»;

М38 – відпрацювання «дзеркально по вісі Z»;

М40 – розблокування шпинделя і електродвигуна головного руху;

М41 – вмикання першого діапазону шпинделя;

М42 – включення другого діапазону шпинделя;

М43 – включення третього діапазону шпинделя;

М44 – включення четвертого діапазону шпинделя;

М90 – відміна всіх вкладень підпрограми.

N – номер кадру.

G – технологічні функції .

X,Z – координати цільової точки.

F – подача.

T – номер інструмента(позиція револьверної головки.

M – допоміжні функції.

Ha Fanuc Oi немає необхідності перемикати абсолютний і відносний режим роботи верстата за допомогою G кодів. Досить вказувати абсолютні координати X, Z а відносні U і W відповідно.

Наприклад: кадри G1X50.Z20.F0.15 і G1U50.Z20.F0.15 приведуть до переміщення осей у різні точки.

G10 Внесення змін в параметри

Програма: - здійснюємо переміщення по осі X (вісь U - це робота в збільшеннях по осі X) з різною швидкістю швидкого ходу. У разі переривання програми, недоробки програми до місця відновлення значень параметрів за замовчуванням - верстат може працювати з параметрами - відмінними від заводських - або повністю перестати працювати.

G32 Нарізування різьби

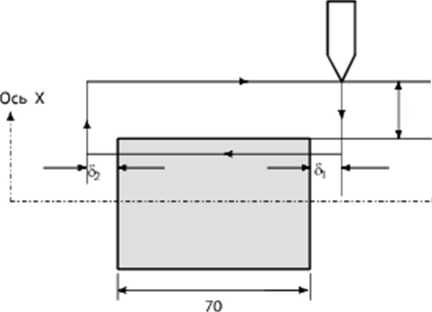

1. 1 Циліндрична різьба

При програмуванні використані наступні значення:

Крок різьби: 4 мм;

§₁ -3 мм; §₂ -1.5 мм

Глибина різу: 1 мм (зрізати двічі)

(введення даних в метричних одиницях, програмування діаметра)

GOO U-62.0; (початкова точка)

G32 W-74.5 F4.0; (кінцева точка)

GOO U62.0; (піднятися)

W74.5; (повернутися у вихідну точку) §

U-64.0; (заглибитися)

(При повторному проході зрізати на 1 мм більше)

G32 W-74.5; (кінцева точка)

GOO U64.0;

W74.5;

§₁ - відстань між різцем і торцем деталі (початком різьби)

§₂ - відстань після закінчення різьби. У цьому місці бажано заздалегідь робити канавку.

Фаска задається не в мікронах, а в L, де L - крок різьби

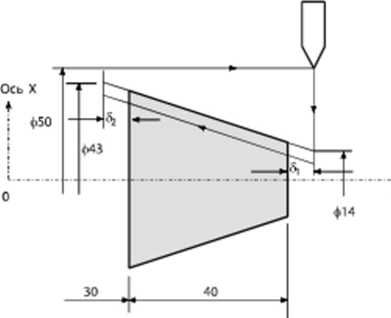

2. Конічна різьба

При програмуванні використані наступні значення:

Крок різьби: 3.5 мм в напрямку осі Z; §₁ = 2 мм; §₂ = 1 мм

Глибина різу в напрямку осі X становить 1 мм '(зрізати двічі)

(Введення даних в метричних одиницях, програмування діаметра)

GC0X12.0 Z72.0;

G32 X 41.0 Z29.0 F3.5;

GCO X 50.0;

Z 72.0;

X 10.0;

(При повторному проході зрізати на 1 мм більше)

G32X39.0 Z29.0;

GCO X 50.0;

Z 72.0;

Що б зробити конічну різьбу треба кінцеву точку змінити додавши переміщення по 2 осі.
