Приложение 3
Основные характеристики счетчиков воды
Характеристики счетчиков |
Диаметр условного прохода, мм |
|||||
15 |
20 |
25 |
32 |
40 |
50 |
|
Эксплутационный расход, м3/час |
1,2 |
2 |
2,8 |
4 |
6,4 |
12 |
Гидравлическое сопротивление счетчика S, м /(л/c)2 |
14,5 |
5,18 |
2,64 |
1,3 |
0,5 |
0,143 |
Приложение 4
Расход воды и стоков санитарными приборами
Санитарные приборы |
Секундный расход воды, л/c |
Часовой расход воды, л/час |
Свободный напор Hсв, м |
Расход стоков от приборов
|
||||
общий
|
холодной
|
горячей
|
общий
|
холодной
|
горячей
|
|||
Умывальник со смесителем |
0,12 |
0,09 |
0,09 |
60 |
40 |
40 |
2 |
0,15 |
Мойка со смесителем |
0,12 |
0,09 |
0,09 |
80 |
60 |
60 |
2 |
0,6 |
Ванна со смесителем (в т.ч. общим для ванны и умывальника) |
0,25 |
0,18 |
0,18 |
300 |
200 |
200 |
3 |
0,8 |
Унитаз со смывным бачком |
0,1 |
0,1 |
– |
83 |
83 |
– |
2 |
1,6 |
,
л/c
Приложение 5
Норма расхода воды потребителями
Водопотребители |
Единица измерения |
Норма расхода воды, л |
Расход воды прибором, л/с, (л/час) |
||||
в сутки наибольшего водопотребления |
в час наибольшего водопотребления |
общий
|
холодной или горячей
|
||||
общая
|
горячей
|
общая
|
горячей
|
||||
Жилые
дома квартирного типа с ваннами длиной
от 1500 до 1700 м |
1 житель |
300 |
120 |
15,6 |
10 |
0,3 (300) |
0,2 (200) |
м,
оборудованные душами
Приложение 6
Сводный график полей Q – H насосов типа К
Приложение 7
Таблицы для гидравлического расчета горизонтальных участков
Внутренней канализации из чугунных труб при
Наполнение h/d |
Уклон |
||||||
0,01 |
0,015 |
0,02 |
0,025 |
0,03 |
0,035 |
0,04 |
|
d = 50 |
|||||||
0,5 |
0,44 0,45 |
0,53 0,55 |
0,62 0,63 |
0,69 0,70 |
0,75 0,77 |
0,82 0,83 |
0,87 0,89 |
0,6 |
0,59 0,48 |
0,72 0,58 |
0,83 0,67 |
0,92 0,75 |
1,01 0,82 |
1,10 0,89 |
1,17 0,95 |
0,7 |
0,73 0,50 |
0,89 0,61 |
1,03 0,70 |
1,13 0,77 |
1,26 0,86 |
1,36 0,93 |
1,46 0,99 |
0,8 |
0,85 0,51 |
1,04 0,62 |
1,20 0,71 |
1,31 0,78 |
1,47 0,87 |
1,59 0,95 |
1,70 1,01 |
0,9 |
0,93 0,50 |
1,14 0,61 |
1,31 0,70 |
1,43 0,77 |
1,60 0,86 |
1,74 0,93 |
1,86 1,00 |
1,0 |
0,88 0,45 |
1,07 0,55 |
1,23 0,63 |
1,34 0,68 |
1,51 0,77 |
1,63 0,83 |
1,75 0,89 |
d = 100 |
|||||||
0,3 |
1,09 0,55 |
1,32 0,67 |
1,53 0,77 |
1,72 0,86 |
1,88 0,94 |
2,03 1,02 |
2,17 1,09 |
0,4 |
1,86 0,64 |
2,27 0,78 |
2,62 0,90 |
2,94 1,00 |
3,22 1,10 |
3,48 1,18 |
3,71 1,27 |
0,5 |
2,75 0,70 |
3,36 0,85 |
3,87 0,99 |
4,35 1,11 |
4,76 1,21 |
5,14 1,31 |
5,50 1,40 |
0,6 |
3,69 0,75 |
4,51 0,92 |
5,21 1,06 |
5,83 1,18 |
6,38 1,30 |
6,90 1,40 |
7,37 1,50 |
0,7 |
4,53 0,77 |
5,61 0,96 |
6,49 1,11 |
7,26 1,24 |
7,95 1,35 |
8,59 1,46 |
9,18 1,56 |
0,8 |
5,29 0,79 |
6,55 0,97 |
7,58 1,13 |
8,47 1,26 |
9,27 1,38 |
10,02 1,49 |
10,71 1,59 |
0,9 |
5,77 0,78 |
7,14 0,96 |
8,26 1,11 |
9,24 1,24 |
10,11 1,36 |
10,93 1,47 |
11,68 1,57 |
1,0 |
5,42 0,69 |
6,72 0,85 |
7,74 0,99 |
8,69 1,11 |
9,52 1,21 |
10,29 1,31 |
11,00 1,40 |
Примечание.
Числитель – расход q,
л/с; знаменатель – скорость
,
м/с.
70
Приложение 8
Теплопотери трубопроводов секционных узлов системы горячего водоснабжения
Место и способ прокладки |
Теплопотери 1 м трубопровода, Вт, при диаметрах, мм |
|||||
15 |
20 |
25 |
32 |
40 |
50 |
|
Водоразборные стояки без полотенцесушителей, изолированные при прокладке в борозде или шахте |
11,2 14,8 |
12,5 16,5 |
13,8 18,2 |
15,7 20,6 |
– |
– |
То же с полотенцесушителями |
– |
20,6 27,1 |
24,0 31,7 |
29,3 38,6 |
– |
– |
Распределительные трубопроводы: в подвале, изолированные |
15,7 19,2 |
17,4 21,3 |
19,1 23,5 |
21,8 26,8 |
24,1 29,7 |
27,1 33,4 |
То же на теплом чердаке, изолированные |
13,5 17,0 |
15,1 19,1 |
16,6 21,0 |
18,9 23,9 |
20,8 26,3 |
23,4 29,7 |
То же на холодном чердаке, изолированные |
19,2 22,8 |
21,5 25,4 |
23,5 27,9 |
26,9 31,9 |
29,7 35,3 |
33,4 39,7 |
Циркуляционные стояки, изолированные |
9,7 13,3 |
10,9 15,0 |
11,9 16,4 |
13,6 18,6 |
15,0 20,5 |
16,9 23,2 |
П
римечание.
В числителе – для закрытых систем, в
знаменателе – для открытых систем.
Приложение 9
Теплопотери трубопроводов квартальной сети
Вид трубопровода |
теплопотери 1 м трубопровода, Вт, при диаметрах, мм |
||||
50 |
70 |
100 |
150 |
200 |
|
Подающий |
24,0 30,2 |
29,2 36,8 |
38,0 47,8 |
43,4 54,5 |
56,3 70,6 |
Циркуляционный |
18,7 24,9 |
22,8 30,5 |
29,7 39,6 |
33,7 45,0 |
43,8 58,5 |
Примечание. В числителе – для закрытых систем, в знаменателе – для открытых систем.
Приложение 10
Значения коэффициента Кcir для систем горячего водоснабжения
|
Кcir |
1,2 |
0,57 |
1,3 |
0,48 |
1,4 |
0,43 |
1,5 |
0,40 |
1,6 |
0,38 |
1,7 |
0,36 |
1,8 |
0,33 |
1,9 |
0,25 |
2,0 |
0,12 |
2,1 и более |
0,00 |
72
Приложение 11
Основные технические данные водо-водяных секционных скоростных нагревателей воды типа ВТИ – Мосэнерго
Номер |
Площадь поверхности нагрева, м2 |
Наружный диаметр мм |
Длина трубок мм |
Площадь живого сечения трубок м2 |
Площадь живого сечения межтрубного пространства, м2 |
01 |
0,37 |
57 |
200 |
0,00062 |
0,00116 |
02 |
0,75 |
57 |
400 |
0,00062 |
0,00116 |
03 |
0,65 |
76 |
200 |
0,00108 |
0,00233 |
04 |
1,31 |
76 |
400 |
0,00108 |
0,00233 |
05 |
1,11 |
89 |
200 |
0,00185 |
0,00287 |
06 |
2,24 |
89 |
400 |
0,00185 |
0,00287 |
07 |
1,76 |
114 |
200 |
0,00293 |
0,005 |
08 |
3,54 |
114 |
400 |
0,00293 |
0,005 |
Приложение 12
Значения коэффициентов теплопередачи К, кВт/м2 0С
Скорость нагреваемой воды, м/с |
Скорость греющей воды, м/с |
|||||
0,5 |
0,75 |
1,0 |
1,5 |
2,0 |
2,5 |
|
0,5 |
1,102 |
1,276 |
1,392 |
1,508 |
1,624 |
1,682 |
0,75 |
1,241 |
1,450 |
1,566 |
1,740 |
1,914 |
1,972 |
1,0 |
1,334 |
1,566 |
1,740 |
1,972 |
2,204 |
2,320 |
1,5 |
1,508 |
1,798 |
2,030 |
2,320 |
2,552 |
2,726 |
2,0 |
1,624 |
1,972 |
2,204 |
2,552 |
2,842 |
3,016 |
2,5 |
1,740 |
2,088 |
2,378 |
2,842 |
3,190 |
3,480 |
73
приложение 13

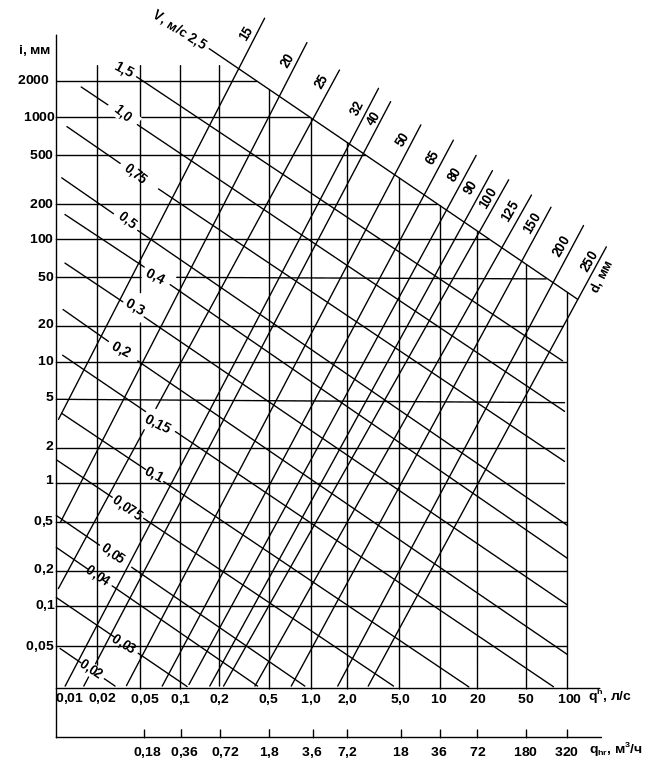

Номограмма
для гидравлического расчета стальных труб с учетом зарастания в процессе эксплуатации для систем горячего водоснабжения
74
СПИСОК ЛИТЕРАТУРЫ
СНиП 2.04.01-85* Внутренний водопровод и канализация зданий. –М.: Госстрой России, 1998. – 59с.
Кедров В.С., Ловцов Е.Н. Санитарно-техническое оборудование зданий: Учебн. для вузов. –М.: Стройиздат,1989. – 495с.
Внутренние санитарно-технические устройства. В 3 ч. Ч.2. Водопровод и канализация / Саргин Ю.Н., Друскин Л.И., Покровская И.Б. и др.; под ред. Староверова И.Г. и Шиллера Ю.И. – 4-е изд., пераб. и доп. –М.: Стройиздат, 1990. – 247с.: ил. – (Справочник проектировщика).
СниП 2.04.03-85. Канализация. Наружные сети и сооружения. –М.: Госстрой России. 1985. – 86 с.
