ГОУ ВПО

Дальневосточный государственный университет путей сообщения

Кафедра “Гидравлика и

водоснабжение”

А.В. Путько

А.З. Ткаченко

САНИТАРНО-ТЕХНИЧЕСКОЕ

ОБОРУДОВАНИЕ ЗДАНИЙ

Учебное пособие

Хабаровск

2007

УДК 696.1 (075.8)

ББК Н 76я73

П 904

Рецензенты:

Директор ООО «ДВ предприятие Росводоканал», к.т.н., доцент А.Д.Лернер

Заведующий кафедрой «Гидравлика, водоснабжение и водоотведение» ТОГУ профессор, д.т.н. М.Н.Шевцов

П 904

Путько А.В., Ткаченко А.З. Санитарно-техническое оборудование зданий: Учебное пособие: – Хабаровск: Изд-во ДВГУПС, 2007. – 79 с.: ил.

Учебное пособие соответствует Государственному образовательному стандарту направления 270100 «Строительство» по специальности 270112 «Водоснабжение и водоотведение».

Учебное пособие содержит рекомендации по проектированию систем водоснабжения, горячего водоснабжения и водоотведения зданий.

Предназначено для студентов специальности 270112 «Водоснабжение и водоотведение» дневной и заочной форм обучения.

УДК 696.1 (075.8)

ББК Н 76я73

© Издательство Дальневосточного государственного университета путей сообщения (двгупс), 2007 введение

«Санитарно-техническое оборудование зданий» является одной из основных дисциплин при подготовке инженеров, работающих в области проектирования, строительства и эксплуатации систем водоснабжения, канализации, гражданских сооружений.

Санитарно-техническое устройство и оборудование современных зданий представляет собой комплекс инженерного оборудования холодного и горячего водоснабжения, канализации и водостоков.

Большое значение имеет выбор рациональных схем водоснабжения, повышения их надежности и экономичности. Особое внимание уделяется гидравлической устойчивости, стабилизации напоров, ликвидации непроизводительных расходов и утечек. Использование передовых методик расчета позволяет находить оптимальные варианты инженерных решений, обеспечивать снижение сметной стоимости и эксплуатационных затрат.

В учебном пособии на конкретных примерах изложена методика проектирования систем водоснабжения, горячего водоснабжения и водоотведения отдельных зданий и микрорайонов.

Студентам для осуществления самоконтроля знаний предложены контрольные вопросы и проверочные задания. Для более глубокого изучения отдельных разделов приводится библиографический список рекомендуемой литературы.

Глава 1. Системы холодного водоснабжения

1.1. Выбор системы холодного водоснабжения

Внутренний водопровод представляет собой систему трубопроводов и устройств, предназначенных для подачи воды от городской водопроводной сети к санитарно-техническим приборам, пожарным кранам, технологическому оборудованию. Соответственно, системы водоснабжения классифицируются на хозяйственно-питьевые, противопожарные, технологические. В жилых зданиях высотой 12 и более этажей применяется объединенная система хозяйственно-питьевого и противопожарного водоснабжения. При меньшей этажности – только система хозяйственно-питьевого водоснабжения.

Внутренний водопровод включает в себя следующие элементы: ввод в здание, водомерный узел, разводящую сеть, стояки, подводки к санитарным приборам, водоразборную, смесительную, запорную и регулирующую арматуру. Кроме того, система водоснабжения может включать в себя насосную станцию подкачки и регулирующую емкость.

Выбор схемы внутреннего водопровода производится на основе сравнения гарантированного напора в наружной водопроводной сети Н_гар, указанного в исходных данных, и напора, требуемого для водоснабжения конкретного здания Н_тр, м. Приближенно требуемый напор определяется:

, (1.1)

где n – этажность здания.

При Н_тр  Н_гар применяется простая схема водоснабжения здания (рис. 1.1.), при Н_тр > Н_гар – схема с насосной станцией подкачки.

В случаях, когда режим водопотребления равномерный, может использоваться схема с насосом без регулирующих емкостей (рис. 1.2.). При неравномерном водоразборе рекомендуются схемы, позволяющие создавать в системе водоснабжения здания запас воды и периодически отключать насос – схема с гидропневматическим баком (рис. 1.3.) или открытым водонапорным баком (рис. 1.4.). Наибольший экономический эффект дает размещение гидропневматического бака на чердаке или техническом этаже здания (рис. 1.5.). Во всех случаях насосная станция и бак могут располагаться как в подвале здания, так и в пристройке или отдельно стоящем здании насосной станции, совмещенной с центральным тепловым пунктом (ЦТП), в частности, при обслуживании группы зданий (рис. 1.6.).

Гидростатический напор на отметке наиболее низко расположенного санитарно-технического прибора не должен превышать 45 м. Если Н_гар существенно превышает это значение, на вводе в здание предусматривается регулятор давления (рис. 1.7.).

Для выполнения этого требования в высотных зданиях система водоснабжения разбивается на несколько зон высотой 30-40 м, в каждой из них напоры не превышают 45 м. Нижняя (1) зона работает под действием напора в наружной сети, в верхние зоны вода подается насосом (рис. 1.8. и 1.9.).

Напор у приборов нижнего этажа при простой схеме водоснабжения и для 1 зоны при зонной схеме определяется:

, (1.2)

где Н_геом – разница отметок приборов 1-го этажа и трубопровода городской сети.

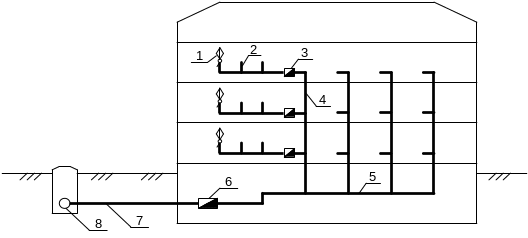

Рис. 1.1. Простая схема водоснабжения здания: 1 – водоразборная арматура; 2 – подводка к приборам; 3 – водомер; 4 – стояк; 5 – разводящая сеть (магистраль); 6 – водомерный узел; 7 – ввод; 8 – трубопровод наружной водопроводной сети

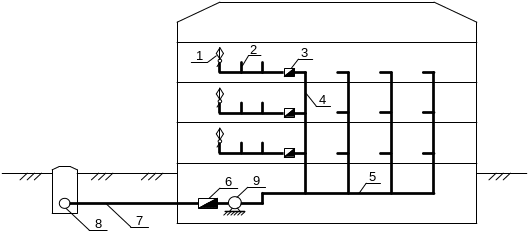

Рис. 1.2. Схема водоснабжения здания с местной насосной установкой без регулирующих емкостей: 9 – насос; остальные обозначения смотри на рис. 1.1.

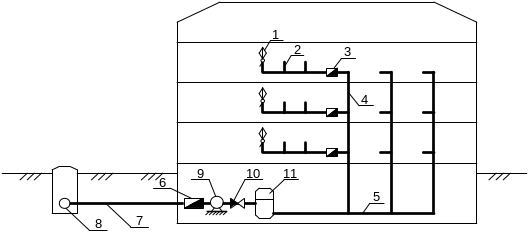

Рис. 1.3. Схема водоснабжения здания с местной насосной установкой и гидропневматическим баком: 10 – обратный клапан; 11 - гидропневматический бак; остальные обозначения смотри на рис. 1.1 и рис. 1.2

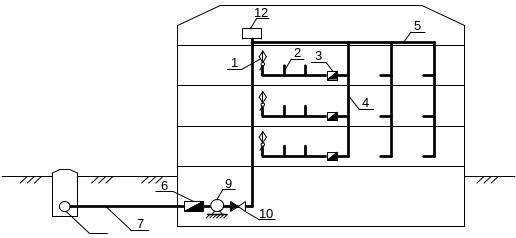

Рис. 1.4. Схема водоснабжения здания с местной насосной установкой и водонапорным баком:12 – водонапорный бак, остальные обозначения смотри на рис. 1.2.

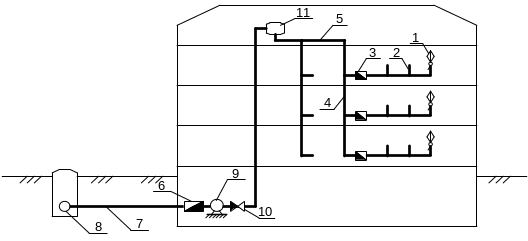

Рис. 1.5. Схема водоснабжения здания с местной насосной установкой и гидропневматическим баком на чердаке: обозначения смотри на рис. 1.1.-1.3.

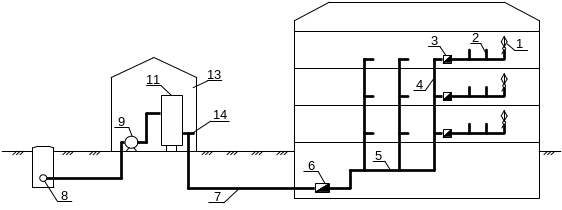

Рис. 1.6. Схема водоснабжения здания с насосной станцией подкачки и гидропневматическим баком: 13 – здание насосной станции; 14 – отвод к системе горячего водоснабжения (при закрытой схеме)

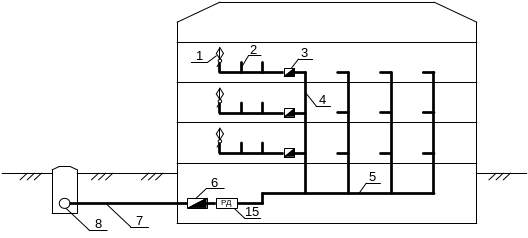

Рис. 1.7. Схема водоснабжения здания с регулятором давления: 15 – регулятор давления; остальные обозначения смотри на рис. 1.1.-1.6.

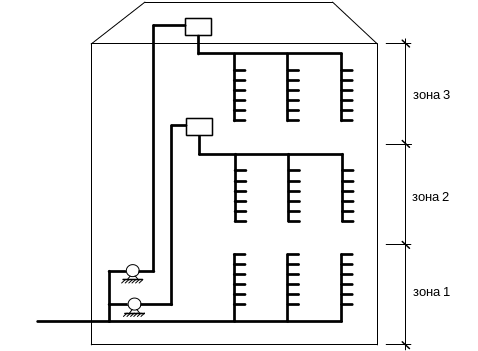

Рис. 1.8. Схема водоснабжения здания с параллельным зонированием

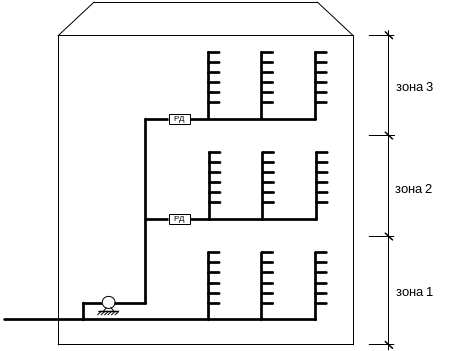

Рис. 1.9. Зонная схема водоснабжения здания с использованием регуляторов давления
