Послідовність виконання роботи

Задача 1.

1. Питомий об'єм V¹ знаходимо по і-s - діаграмі по заданим параметрам.

2. Переміщуючись по ізотермі 1-2 до перетину з заданим тиском р₂ знаходимо точку 2. Проектуючи ці точки на вісь ординат і абсцис знаходимо: i₁, i₂, S₁, S₂, V₂

3. Зміна внутрішньої енергії визначається по фомулі:

; кДж/кг

=_______ ; кДж/кг

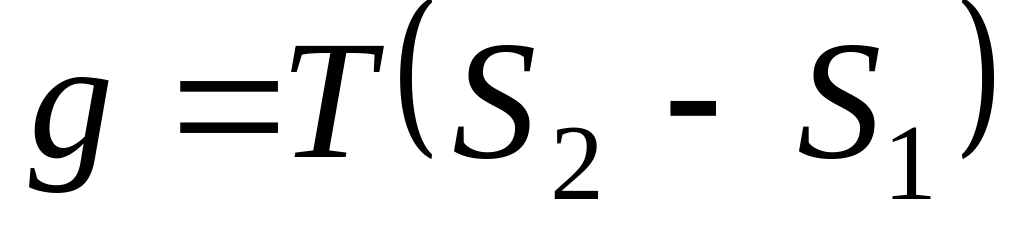

4. Кількість підведеного тепла;

; кДж/кг

=_______,кДж/кг

де Т - температура пари, К. Вибираємо по і - s - діаграмі.

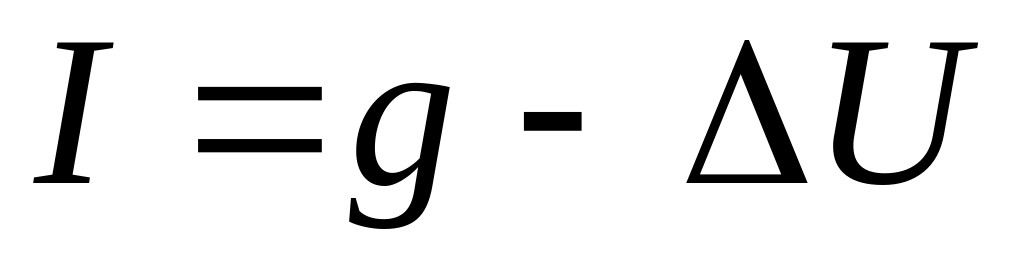

5. Робота виконана паром при розширенні:

кДж/кг

=______ ,кДж/кг

Рис.3. Схема процесу в і - s -діаграмі.

Задача 2.

1. Швидкість витікання визначаємо по формулі:

С = 44,7 м/сек

С = 44,7 =______, м/сек

2. По і - s - діаграмі знаходимо ентальпію початкового стану і₁ , кДж/кг. Потім з точки 1 проводимо вертикальну пряму до перетину з ізобарою р₂, бар і знаходимо точку 2. Ентальпія якої і₂, кДж/кг.

Висновок: ________________________________________________________

_________________________________________________________________

_________________________________________________________________

_________________________________________________________________

_________________________________________________________________

_________________________________________________________________

Контрольні запитання для захисту практичного заняття:

1. Вказати які параметри можна визначити по іs-діаграмі.

2. Чим видрізняється кипіння від випаровування.

3. Дати визначення ентальпії.

4. Дати визначення ентропії.

5. Вказати основну відмінність перегрітого пару від вологого насиченого.

Практичне заняття №4

Предмет: Газові котельні агрегати

Тема: Визначення впливу шару накипу на процес теплопередачі.

Мета: Навчитися проводити розрахунки з визначення теплопровідності через багатошарову плоску стінку та впливу шару накипу на процес теплопровідності.

Матеріально-технічне забезпечення:

1. Обчислювальна техніка .

2. Довідкова література.

Після виконання практичного заняття студент повинен:

Знати: основні способи теплопередачі;

Вміти: провести теплотехнічні розрахунки з визначення основних параметрів теплопровідності.

Теоретичне обґрунтування:

Всі процеси, що протікають в котельних агрегатах супроводжуються теплообміном. Розрізняють три основних способи передачі тепла:

• теплопровідність

• конвекція

• випромінювання

Теплопровідність — це передача тепла тілами, які безпосередньо дотикаються одне до одного.

Конвекція — це процес переносу тепла за рахунок макроскопічних частин газу шляхом взаємного перемішування цих частинок.

Випромінювання — це процес передачі тепла від одного тіла до іншого у вигляді променевої енергії, яка частково чи повністю поглинається цими тілами і викликає її нагрів.

Вихідні дані

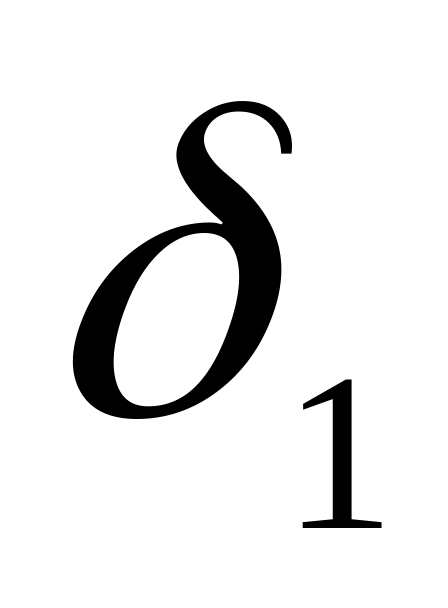

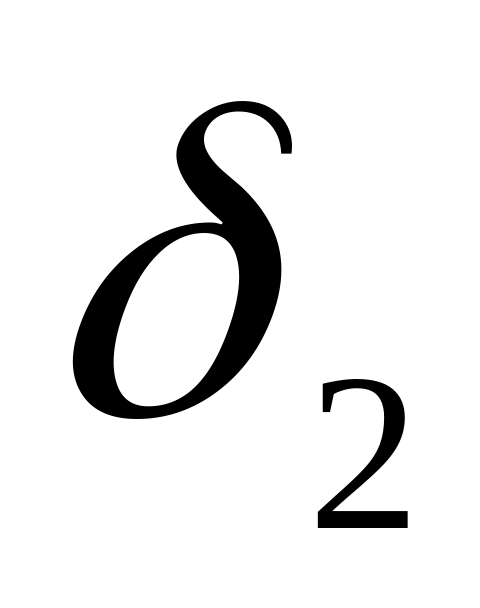

1. Визначити температуру стінки (одношарової і двошарової), якщо відома густина теплового потоку g, Вт/м², та товщина металевої стінки δ₁ і шару накипу δ₂.

Таблиця 7. Густина теплового та товщини металевої стінки шару накипу

Варіант	0	1	2	3	4	5	6	7	8	9
Густина теплового потоку g, Вт/м2	5∙105	6∙105	3∙105	4∙105	5∙105	3∙105	6∙105	5∙105	4∙105	6∙105
Товщина металевої стінки δ1, мм	3	4	3	5	6	4	5	3	6	7
Товщина шару накипу δ2, мм	1	1,5	1,5	2	1,5	1	1,5	0,9	2	1

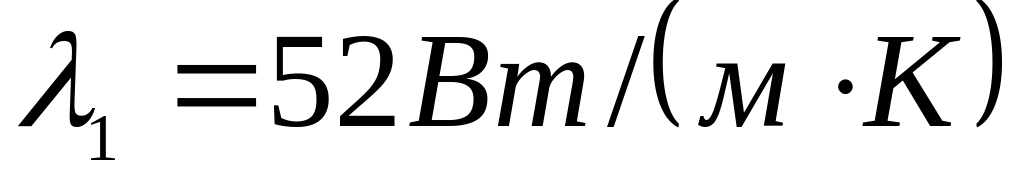

Теплопровідність металевої стінки

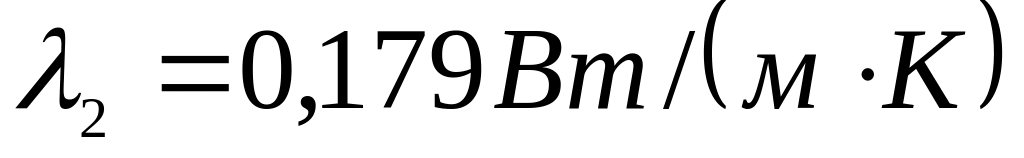

Теплопровідність шару накипу

Температура рідини

Коефіцієнт тепловіддачі

Рис.4. Теплопередача через одно- та двошарову стінку.

2. Визначити температуру t_з зовнішньої поверхні теплової стінки, якщо відома товщина металевої стінки та товщина ізоляції , мм. Вихідні дані взяти з таблиці 2.

Таблиця 8. Температури та товщини металевої стінки і шару ізоляції

Варіант	0	1	2	3	4	5	6	7	8	9
Температура внутрішньої поверхні металевої стінки Т1, °С	300	310	350	320	330	310	320	350	360	370
продовження таблиці 8
Температура на поверхні ізоляції Т2,, °С	20	25	30	27	30	22	30	35	40	45
Товщина металевої стінки , мм	4	5	6	3	6	5	4	4	5	6
Товщина шару ізоляції , мм	90	95	100	110	115	85	80	110	100	90

Теплопровідність металевої стінки

Теплопровідність ізоляції
