открытое Акционерное общество

«Инжиниринговая нефтегазовая компания –

Всероссийский научно-исследовательский институт

по строительству и эксплуатации трубопроводов, объектов ТЭК»

(Оао вниист)

МЕТОДИЧЕСКОЕ ПОСОБИЕ

СВАРЩИКА – ОПЕРАТОРА.

АВТОМАТИЧЕСКАЯ СВАРКА

ПОРОШКОВОЙ ПРОВОЛОКОЙ В СРЕДЕ ЗАЩИТНЫХ ГАЗОВ

С ИСПОЛЬЗОВАНИЕМ ОБОРУДОВАНИЯ

СИСТЕМЫ М300-С

Москва – 2006 г.

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Наименование способа сварки – автоматическая сварка порошковой проволокой в среде защитных газов. Данный способ с использованием оборудования системы М300-С предназначен для односторонней автоматической сварки неповоротных стыков труб порошковой проволокой в среде защитного газа и рекомендуется к применению в трассовых (полевых) условиях в составе комбинированных технологий сварки.

Область применения - сварка неповоротных стыков труб линейной части нефте-, газо-, продуктопроводов и специальных соединений (разнотолщинных соединений труб, захлестов, соединений труб с деталями трубопроводов и запорной арматурой) с толщинами стенок от 12 мм и более.

Способ сварки может быть использован как при поточно – расчлененной схеме строительства трубопроводов (рис. 1), так и при сварке заполняющих и облицовочного слоев шва одним звеном.

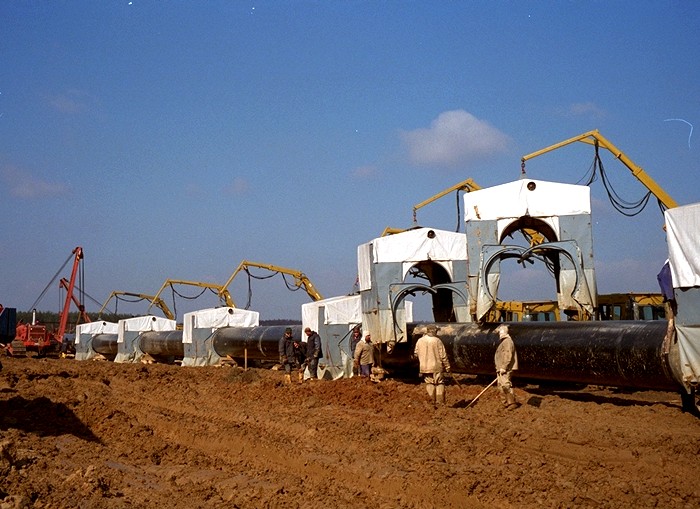

Рис. 1. Автоматическая сварка линейной части магистрального трубопровода с организацией работ по поточно-расчлененной схеме

2. Комбинированные технологические варианты сварки

Комбинированный технологический вариант сварки предусматривает применение двух или более способов для выполнения одного стыка. Способ автоматической сварки порошковой проволокой в среде защитного газа с использованием системы М300-С применяется только для сварки заполняющих и облицовочного слоев шва, т.е. всех, кроме первого (корневого) слоя.

Для сварки корневого слоя шва могут быть использованы следующие способы сварки:

• механизированная сварка проволокой сплошного сечения в среде углекислого газа методом STT

• автоматическая сварка проволокой сплошного сечения в среде защитных газов методом STT

• ручная дуговая сварка электродами с целлюлозным или основным покрытием

3. Состав оборудования.

Система М300-С включает в себя, в комплектации для одной сварочной станции (два поста сварки), следующие основные единицы оборудования:

• универсальные сварочные головки (левого и правого исполнения) – 2 шт.;

• распределительная коробка электропитания, предназначенная для сопряжения сварочной головки с источником питания и баллоном с газом – 2 шт.;

• сварочный источник питания ( IDEALARC DC-400; INVERTEC V350-PRO) – 2 шт.;

• газовый редуктор с расходомером и подогревателем – 2 шт.;

• баллон с газом – 2 шт.;

• комплект соединительных кабелей и шлангов – 2 шт.;

• направляющий пояс для перемещения сварочных автоматов по стыку – 1 шт.;

• защитная палатка-укрытие (одна на два поста) – 1 шт.;

Для обеспечения сварки в трассовых условиях используется агрегат энергообеспечения на базе колесных или гусеничных тракторов, на шасси которых смонтированы источники сварочного тока, рампы для баллонов с газом и другое необходимое вспомогательное оборудование. Агрегат должен быть оборудован грузоподъемной стрелой для перемещения и установки на свариваемый стык защитной палатки.
