№16

Н БН

ЦШ ОАО «РЖД»	Технологическая карта №16
	Реле электромагнитные Н
Наименование работ	Периодичность	Профессия исполнителя	Выполняемые пункты
Ремонт и проверка	Один раз в 10 лет	Электромонтер Электромеханик Электромеханик-приемщик	1…3 4…10 11…13

1.Электромагнитные реле Н предназначены для эксплуатации в непрерывном режиме в составе аппаратуры сигнализации, централизации и блокировки. Электрическая схема включения реле и нумерация выводов приведены на рис. 1.

„52”

„42”

„32”

„22”

„12”

„62”

„72”

„82”

„51”

„41”

„31”

„21”

„11”

„61”

„71”

„81”

„33”

„23”

„13”

„63”

„73”

„83”

Реле 1Н, 1НМ

Реле 1НБ, 1НБМ

Рис.1 (начало)

Реле 2НБ, 2НБМ

„52”

„51”

„42”

„41”

„62”

„61”

„32”

„31”

„63”

„53”

„43”

„33”

Реле 2Н, 2НМ

Обозначения со стороны закрепления реле.

Для последовательного включения обмоток необходимо соединить выводы 3-4,

Для параллельного включения обмоток необходимо соединить выводы 1-3 и 2-4

Рис. 1 (окончание)

2.Реле Н взаимозаменяемо с реле РЭЛ.

Испытательное и технологическое оборудование, измерительные приборы, инструмент, материалы: Стенд для проверки реле с комплектом измерительных приборов, мегаомметр на 500В, индикатор перемещений, наборы щупов, линейка металлическая, пинцет, лупа, электропаяльник, граммометр, наборы специализированного инструмента ИР, набор надфилей, напильники, молоток, шлифовальная шкурка, компрессор сжатого воздуха, кисть, щетка, припой, канифоль, цапон-лак, эмаль, спирт технический, ручка, тушь, клей, технический лоскут, этикетка, клеймо, пломбировочная мастика, комплект ЗИП.

1 Внешний осмотр и наружная чистка реле

Проверить наличие клейма, этикетки, маркировки завода-изготовителя, код избирательности (таблица 1). О выявленных отступлениях от установленных норм доложить ШНС.

Очистить реле снаружи от пыли и грязи. Контактные ножи должны выступать над поверхностью основания реле на 8мм. Погнутые ножи выправить.

Таблица 1

Тип реле	Код избирательности
1НМ-950	АБЗИК
1Н-340	АБЕЖЗ
1НМ-240	АБЕЗИ
1Н-8,2	АБЕЗК
1НМ-8,7	АБЖЗИ
1НМ-4,35\170	АБВГЕ
2Н-2050	АВГДЕ
2НМ-1420	АВГДЖ

2 Вскрытие реле

Удалить мастику, отвернуть винты, крепящие кожух. Снять кожух, почистить его внутри, удалить старую этикетку РТУ. Проверить отсутствие механических повреждений (сколов, трещин) кожуха, основания реле, плотность прижатия кожуха к основанию. Неисправные элементы заменить.

3 Внутренний осмотр реле

При внутреннем осмотре реле проверить состояние выводов обмоток: монтажные провода не должны иметь нарушения изоляционного покрытия, должны быть гибкими, аккуратно без натяжения уложены и не должны препятствовать ходу якоря и грузов. Осмотреть катушки: катушки не должны иметь повреждения внешней изоляции, трещин и сколов. Проверить наличие на катушках этикеток, крепление выводов, качество паек. Пайки должны быть ровными, гладкими, без следов канифоли.

4 Ремонт контактной системы

Осмотреть контакты: контактные пружины должны быть ровными, без деформаций и следов изгиба. Серебряные наклепы подвижных и неподвижных пружин зачистить мелкозернистой шлифовальной шкуркой, отшлифовать чистоделом, протереть спиртом, а затем чистой салфеткой. При значительном подгаре почистить контакты плоским «бархатным» надфилем с последующей шлифовкой и полировкой.

Угольные контакты реле не должны иметь трещин, сколов, не должны перемещаться в металлических держателях. Расстояние между контактной поверхностью угольных контактов и нижними краями металлических держателей должно быть не менее 1,5мм (у новых контактов) и 1,0мм, у контактов, бывших в эксплуатации. Произвести проверку надежности крепления контактных групп путем захвата каждой контактной группы пинцетом и попытки ее смещения относительно основания реле.

Замену контактов производить без разборки всей контактной системы. Открутить винт нужной контактной группы, изъять дефектный контакт и вставить новый, затем контактную группу закрепить винтами.

5 Ремонт и регулировка магнитной системы

Почистить элементы магнитной системы.

Очистить упор якоря салфеткой, смоченной в спирте. Проверить свободность перемещения якоря и грузов. Якорь и грузы должны перемещаться без зацепления, как при горизонтальном положении реле, так и при отклонении до 5 от горизонтального положения. Проверить и отрегулировать зазоры между грузами и ограничителем в горизонтальной и вертикальной плоскостях за счет изгиба ограничителя. На рисунке 2 технологической карты №11 буквенные обозначения размеров соответствуют следующим данным:

Г – 0,8 – 1,5мм (при отпущенном положении якоря);

Ж - 0,2 – 0,5мм (обеспечить подгибкой ограничителя);

Е - 0,3 – 1,2мм (обеспечить подгибкой ограничителя);

А - 0,5 – 1,5мм (обеспечить подгибкой планки, разрешается регулировать подгибкой якоря);

И -0,1– 0,25мм (зазор между якорем и скобой обеспечить перемещением скобы);

К - 0,1 – 0,25мм (обеспечить подгибкой полочек скобы)

Винты, крепящие скобу, должны быть закручены с шайбой Гровера (перед установкой визуально проверить целость шайб с помощью увеличительного стекла).

А

К

И

Г

Ж

Е

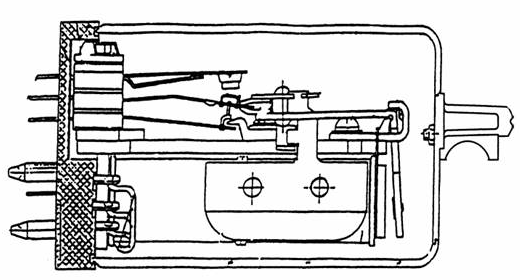

Рис. 2 Сборочный чертёж реле

Проверить и отрегулировать люфты и зазоры. Они должны соответствовать данным таблицы 2. Зазоры проверить с помощью щупов, люфты с помощью индикатора с ценой деления 0,01мм.

Таблица 2

№ п\п	Наименование параметра	Предельные значения, мм
		1Н, 2Н	1НМ,, 2НМ
1	Зазор между полюсом и якорем в притянутом положении после покрытия их защитным слоем, не менее	0,15	0,12
2	Люфт якоря вдоль призмы ярма	0,1-0,5
3	Ход якоря, измеренный под упором, обеспечивающий проскальзывание контактов, не менее	0,4
4	Зазор между якорем и скобой, ограничивающей его перемещение, должен быть	0,1-0,25
