Лабораторная работа №1

Исследование полупроводникового диода.

Цель работы: снятие вольтамперной характеристики полупроводникового диода, определение его прямого и обратного сопротивления.

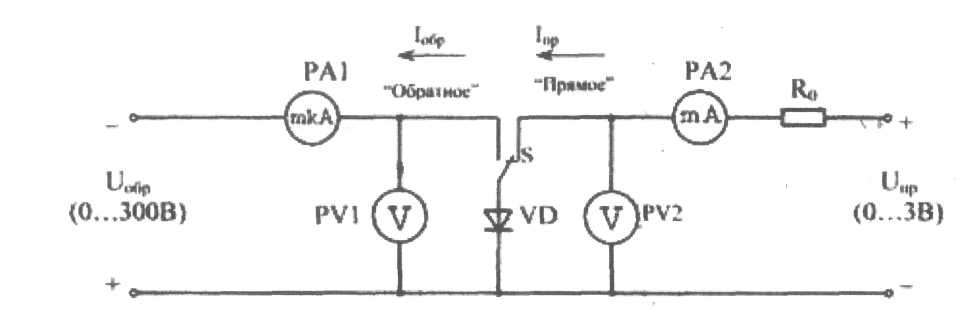

VD - исследуемый диод типа Д7Ж.

S - переключатель.

PVI - вольтметр для измерения обратного напряжения Uобр.

PV2 - вольтметр для измерения прямого напряжения Uпр

РА1 - микроамперметр для измерения обратного тока Iобр.

РА2 - миллиамперметр для измерения прямого тока Iпр.

Ro - резистор, ограничивающий величину прямого тока.

Порядок выполнения работы.

1. Определить пределы измерения и цену деления шкалы приборок к записать полученные значения в таблицу 1,

Таблица 1

Наименование прибора	Вольтметры		Миллиамперметр, микроамперметр
	Uпр.	Uобр.	Iпр.	Iобр.
Пределы измерения
Цена деления шкалы

2. Переключатель S установить в положение "Прямое".

3. Подать питание на схему с си.юного щитка.

4. Изменяя регулятором прямое напряжение (U пр.) на диоде согласно таблице 2,измерить и записать в зту таблицу значения прямого тока диода (I пр.) .

5. Переключатель S установить в положение "Обратное".

6. Изменяя регулятором обратное напряжение (Uобр.) на диоде согласно таблице 3, измерить и записать в эту таблицу значения обратного тока диода (I обр.) .

Таблица 2

Unp, B	0	0.1	0.2	0,3	0.4
I пр., МКА	0
					Таблица 3
Uoбр., В	0	50	100	150	200
loбp. мкА	0

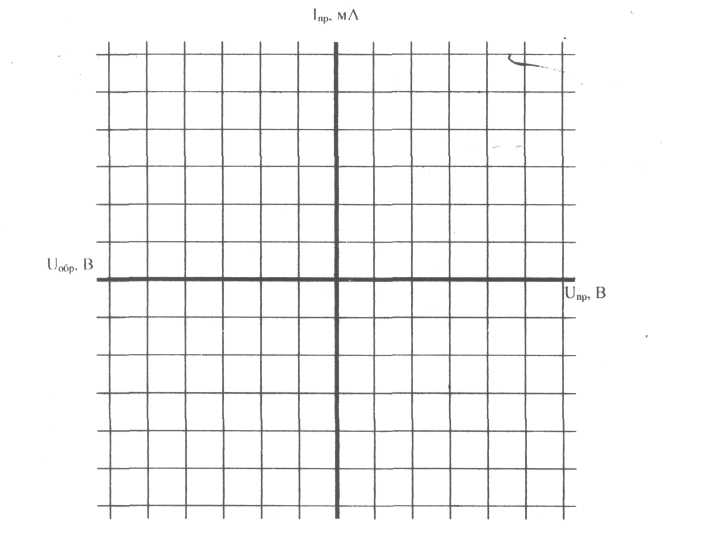

7. По данным таблиц 2 и 3 построить вольтамперную характеристику диода для прямого и обратного включения.

8. По закону Ома для участка цепи рассчитать значения Rпр = ; Rобр = .

Вопросы к работе.

1. Какие приборы называются полупроводниковыми диодами.

2. Основное свойство полупроводникового диода.

3. Основные параметры полупроводникового диода.

4. Области применения полупроводниковых диодов.

5. Основные типы полупроводниковых диодов.

2. В чем заключается зависимость вольтамперной характеристики диода от температуры?

Содержание отчета.

1. Принципиальная схема с указанием назначения её элементов.

2. Таблицы 1,2,3.

3. График волы амперной характеристики диода.

4. Расчёт основных параметров диода..

Лабораторная работа №2

Исследование полупроводникового стабилитрона.

Цель работы: снятие вольтамперной характеристики полупроводникового стабилитрона, определение напряжения стабилизации.

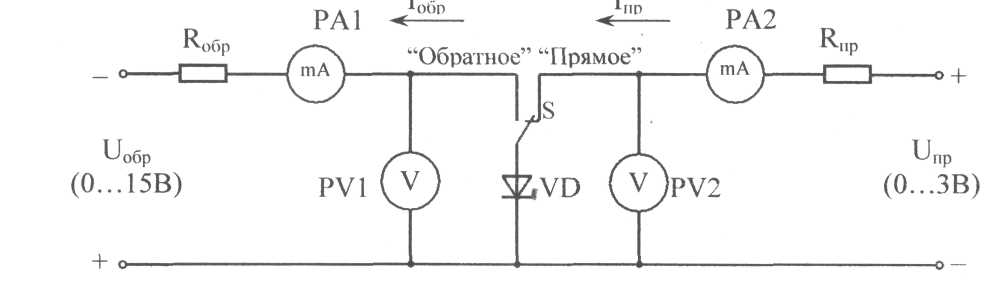

VD - исследуемый стабилитрон типа Д814А, S - переключатель.

РА1 - миллиамперметр для измерения обратного тока I_обр.

РА2 - миллиамперметр для измерения прямого тока I пр.

PV1 - вольтметр для измерения обратного напряжения U_o6p.

PV2 - вольтметр для измерения прямого напряжения U_np.

Rnp. - резистор, ограничивающий величину прямого тока.

Rобр. - резистор, ограничивающий величину обратного тока.

Порядок выполнения работы.

1. Зарисовать принципиальную схему и записать наименование и назначение приборов, входящих в неё.

1. Определить пределы измерения и цену деления приборов и записать полученные значения в таблицу 1.

Таблица 1

Наименование прибора	Вольтметры		Миллиамперметры
	Uпр.PV2	Uобр.PVI	Inp.PA2	Iобр.PA 1
Пределы измерения
Цена деления шкалы

3. Поставить переключатель S в положение "прямое".

4. Медленно изменяя напряжение рукояткой "плавно" снять зависимость I _пp=F(U_пр.) и результаты записать в таблицу 2.

5. Переключить тумблер в положение "обратное".

6. Поворотом рукоятки "плавно" медленно увеличивая обратное напряжение, снять зависимость I_обр.= F(Uo6p)- результаты занести в таблицу 3.

7. Таблица 2

U пр , В	0
Iпр,мА	0	0,5	1,0	2	5	10	50
Таблица 3
Uобр. В	0
Iобр. мА	0	0,5	1,0	2	5	10	50

7. Выбрав наиболее удобный масштаб для прямой и обратной ветвей построить вольтамперную характеристику прибора.

8. По построенной кривой определить величину напряжения стабилизации.

Iобр_. мА

Минимальный ток стабилизации I_{ст мин} =

Минимальное напряжение лавинного пробоя U_мин„ =

Максимальный ток стабилизации I_{ст макс} =

Максимальное напряжение лавинного пробоя U_макс =

Напряжение стабилизации стабилитрона: U_CТ = (U max+ U min)/ 2= Вопросы к работе.

1. Назначение полупроводниковых стабилитронов.

2. В каком направлении (прямом или обратном) работает стабилитрон?

1. Какой вид пробоя р-n перехода является для стабилитрона рабочим? Другие виды пробоя полупроводниковых структур.

3. Как стабилизируют переменное напряжение при помощи стабилитронов?

2. Обязательно ли включение токоограничивающего резистора в схемах стабилизации напряжения?

Содержание отчёта.

1. Принципиальная схема с указанием назначения её элементов.

2. Таблица с указанием диапазона измерений и цены деления приборов.

3. Таблицы замера величин.

4. Вольтамперная характеристика исследуемого прибора.

Лабораторная работа №3

Исследование тиристора.

Цель работы: снятие вольтамперной характеристики управляемого тиристора, определение его параметров.

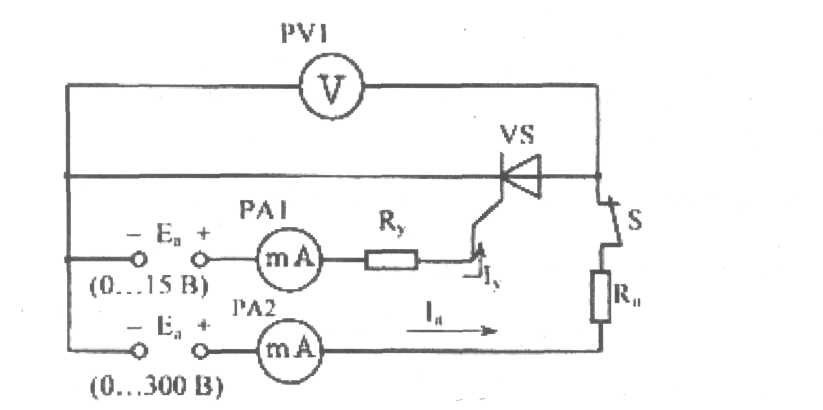

VS - исследуемый тиристор КУ201Д

S - кнопка разрыва анодной цепи.

Rн - анодная нагрузка тиристора.

Rу - резистор, ограничивающий величину управляющего тока,

PV1 - вольтметр для измерения величины анодного напряжения U_а.

РА1 - миллиамперметр для измерения величины анодного тока 1_а.

РА2 - миллиамперметр для измерения величины управляющего тока Iу .

Порядок выполнения работы.

I. Определить пределы измерения и цену деления приборов и записать полученные значения н таблицу 1.

Таблица 1.

Наименование прибора	Вольтметр (В)	Миллиамперметр(мА)	Миллиамперметр(мА)
Пределы измерения
Цена деления шкалы

2. Напряжение анода регулируется ручками "Грубо" и ''Точно" на блоке "0...3OO B". Ток управления Iу регулируется правой ручкой "Регулировка" на блоке"0… 10В",

3. Исходное положение указанных ручек - крайнее левое.

4. Включить стенд и блоки литания "0...300В" и "0... 10 B".

5. Установить величину анодного напряжения Uа =Uвкл =250B, ток управления Iу = 0,(тиристор становится динистором). По миллиамперметру PA2 определить величину тока включения Iвкл = Iа, результаты занести в табл. 2.

6. Изменяя величину анодного напряжения Uа, каждый раз выставлять потенциометром Rу постоянное значение тока управления Iу= 6 мА. Значения анодного тока Iа записыватьть в таблицу 2.

Для перевода включенного тиристора в исходное положение необходимо уменьшить Ua на 50-60 В, нажать кнопку разрыва анодной цепи S на стенде.

Таблица 2

Ua, В	0	50	100	150	2 00	U вкл 250	Uост 0,8
Ia, мА при Iу= мА	0					Iвкл	Iа

7.По закону Ома для участка цепи рассчитать значения внутреннего сопротивления тиристора в трех состояниях:

- r вкл (включения) в момент перехода (при Iу=0) в открытое состояние; Uвкл, Iвкл взять из табл.2;

- rоткр, (открытого тиристора), учитывая, что остаточное падение напряжение Uост на данном тиристоре в открытом состоянии не превышает 0,8 В. Значение Iа выбрать из табл. 2 для любой точки;

- r закр (закрытого тиристора, Iу=0), учитывая, что при Ua = 100 В, ток утечки через тиристор Io = 5 мА .

Расчеты: r вкл= ; rоткр= ; r закр= .

3. Устанавливая величины U вкл. по вольтметру PV1, согласно таблице 3 плавно увеличивать ток управления I_У до момента включения тиристора. Записать полученные значения I_У в таблицу 3. Определить величину тока спрямления I_спр.

Таблица 3.

Uвкл, В	50	100	150	200	Uост 0 ,8
Iу, мА					Iспр

7. По данным таблицы 2 и 3 построить вольтамперную характеристику тиристора. Содержание отчета.

1.Наименование и цель работы.

2..Принципиальная схема работы с перечнем элементов,

3.Таблицы 1,2,3 с данными измерений.

4. Расчеты величин r вкл, rоткр, r закр. .

5. Вольтампериая характеристика тиристора.

вопросы по работе;

1. Какие электронные приборы называются тиристорами?

2. Какие виды тиристоров известны?

3.Как изменяется внутреннее сопротивление тиристоров при их отпирании?

4. Как можно перевести открытый тиристор в закрытое состояние?

5.В каких областях народного хозяйства и железнодорожного транспорта применяются тиристоры.
