Министерство сельского хозяйства и продовольствия
Республики Беларусь
УО «Пинский государственный аграрно-технический колледж им. А.Е. Клещева»
ИНЖЕНЕРНАЯ ГРАФИКА
КОНТРОЛЬНАЯ РАБОТА №1
для учащихся заочников по специальности
2-740501 «Мелиорация и водное хозяйство»
2-700331 «Строительство дорог и транспортных объектов»
2-740604 «Техническое обеспечение мелиоративных и водохозяйственных работ»
Г. Пинск
ПРЕДИСЛОВИЕ
Учащиеся заочного отделения должны выполнить две контрольные работы, в сроки установленные учебным планом. Контрольные работы составлены по десятивариантной системе, вариант выбирается из соответствующих таблиц и рисунков. Задания выполняются в последовательности указанной в методических указаниях к каждой графической работе. Вариант задания выбирают по последней цифре шифра, если последняя цифра шифра 0, следует выполнять 10-й вариант.
Программный материал необходимо изучать в следующей последовательности:
Ознакомиться с общими методическими указаниями и содержанием рабочей программы предмета.
Изучить материал в соответствии с рекомендуемой литературой, изучить ГОСТ, относящиеся к данным темам.
Приступить к выполнению контрольной работы, для этого предварительно ознакомиться с содержанием контрольной работы и образцами выполнения листов, определить свой вариант, выполнить чертежи по своему варианту, оформить их в соответствии с методическими указаниями.
Чертежи контрольной работы нужно сброшюровать в альбом формата А-4 (297Х210). Титульный лист выполняется как показано ниже. На титульном листе учащийся указывает фамилию имя отчество полностью, отделение, специальность, курс и номер учебной группы, шифр, номер варианта, дату выполнения работы и свой почтовый адрес, заполнение титульного листа выполняется только чертежным шрифтом. Альбом высылается в колледж на рецензирование. Упаковка трубкой и другими вариантами не принимается. Работа выполненная не по своему варианту , не засчитывается.
Не зачтённую, неудовлетворительную работу нужно исправить и передать в зависимости от указаний преподавателя на проверку вторично. Стирать отметки рецензента запрещается. В случае утери работа выполняется повторно.
Контрольная работа №1
Контрольная работа №1 выполняется на шести листах чертежной бумаги формата А-3 (297Х420) и А-4 (210Х297), в соответствии с заданием. Задания выполняются карандашом по индивидуальным вариантам. Последняя цифра шифра учащегося соответствует варианту задания, если последняя цифра 0 вариант задания берут №10.
Требования, предъявляемые к оформлению чертежей
Чертежи контрольной работы должны быть выполнены строго в соответствии с ГОСТами ЕСКД.
ГОСТ 2.109-73. Основные требования к чертежам.
ГОСТ 2.301-68. Форматы.
ГОСТ 2.104-68. Основная надпись
ГОСТ 2.301-68 устанавливает размеры форматов чертежей и других конструкторских документов, а также правила оформления листа чертежной бумаги.
Основная надпись чертежа (штамп) едина для всех вышеприведенных форматов и вычерчивается в соответствии с ГОСТ 2.104-68.
Все надписи на чертежах должны быть выполнены в соответствии с ГОСТ. 2.304-81. Шрифты чертежные.
Нанесение размеров на детали при выполнении чертежей должно производится в соответствии с ГОСТ.307-68.
Вопросы для изучения.
форматы
основная надпись и ее расположение
масштабы
линии
шрифты чертежные
правила нанесения размеров, обозначений, надписей на чертежи
метод параллельных проекций
основные свойства параллельных проекций
изображение геометрических фигур в параллельных проекциях
чертеж точки в системе прямоугольных проекций
чертеж отрезка прямой линии в системе прямоугольных проекций
изображение плоскости в системе прямоугольных проекций
построение на чертеже линии пересечения прямой с плоскостью, линии пересечения двух плоскостей
построение разверток некоторых поверхностей
общие сведения об аксонометрических проекциях
виды аксонометрических проекций
изображение в аксонометрических проекциях плоских фигур
деление отрезков прямых и углов
деление окружности на равные части
вычерчивание сопряжений
изображение вида
изображение разреза
изображение сечения
изображение выносных элементов
штриховка в разрезах и сечениях
Перечень листов
Лист 1-1. «Типы линий» (формат А-4);
Лист 1-2. «Шрифт типа Б» (формат А-4);
Лист 1-3. «Контур технической детали» (формат А-4);
Лист 1-4. «Геометрические тела» (формат А-3);
Лист 1-5. «Сечение геометрического тела плоскостью» (формат А-3);
Лист 1-6. «Простые разрезы» (формат А-3).

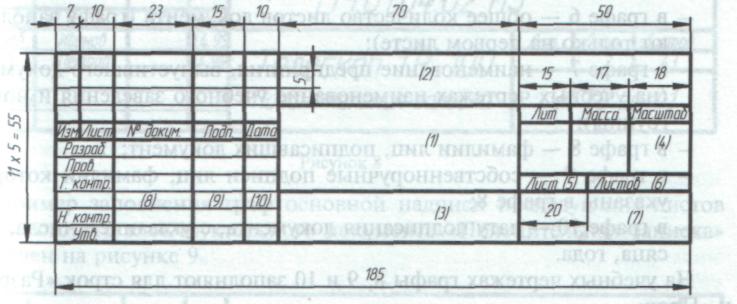

Листы оформляют рамкой и основной надписью (Форма 1 ГОСТ 2.104-68) Рис.1
Рис.1 Форма 1 ГОСТ 2.104-68

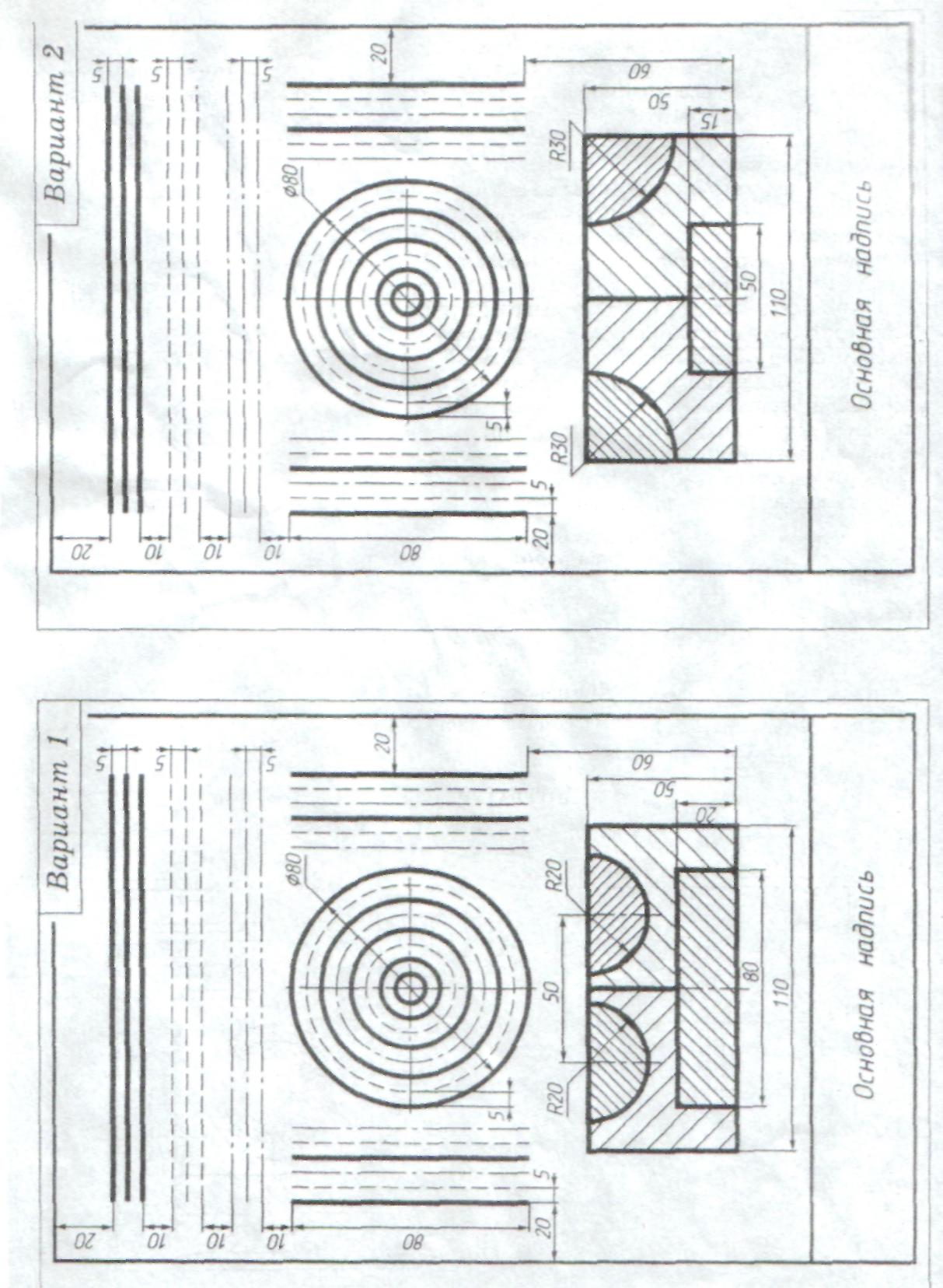

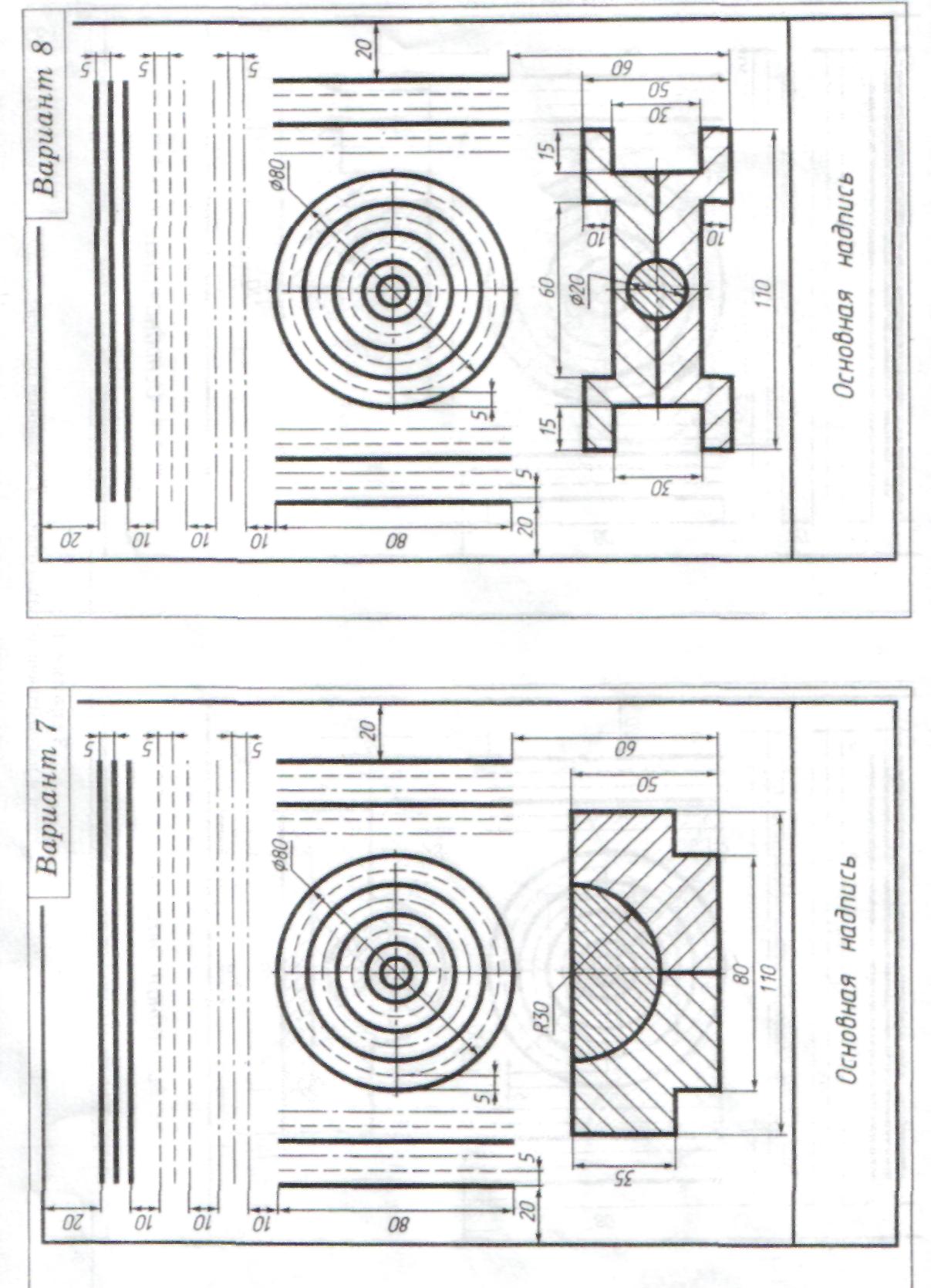

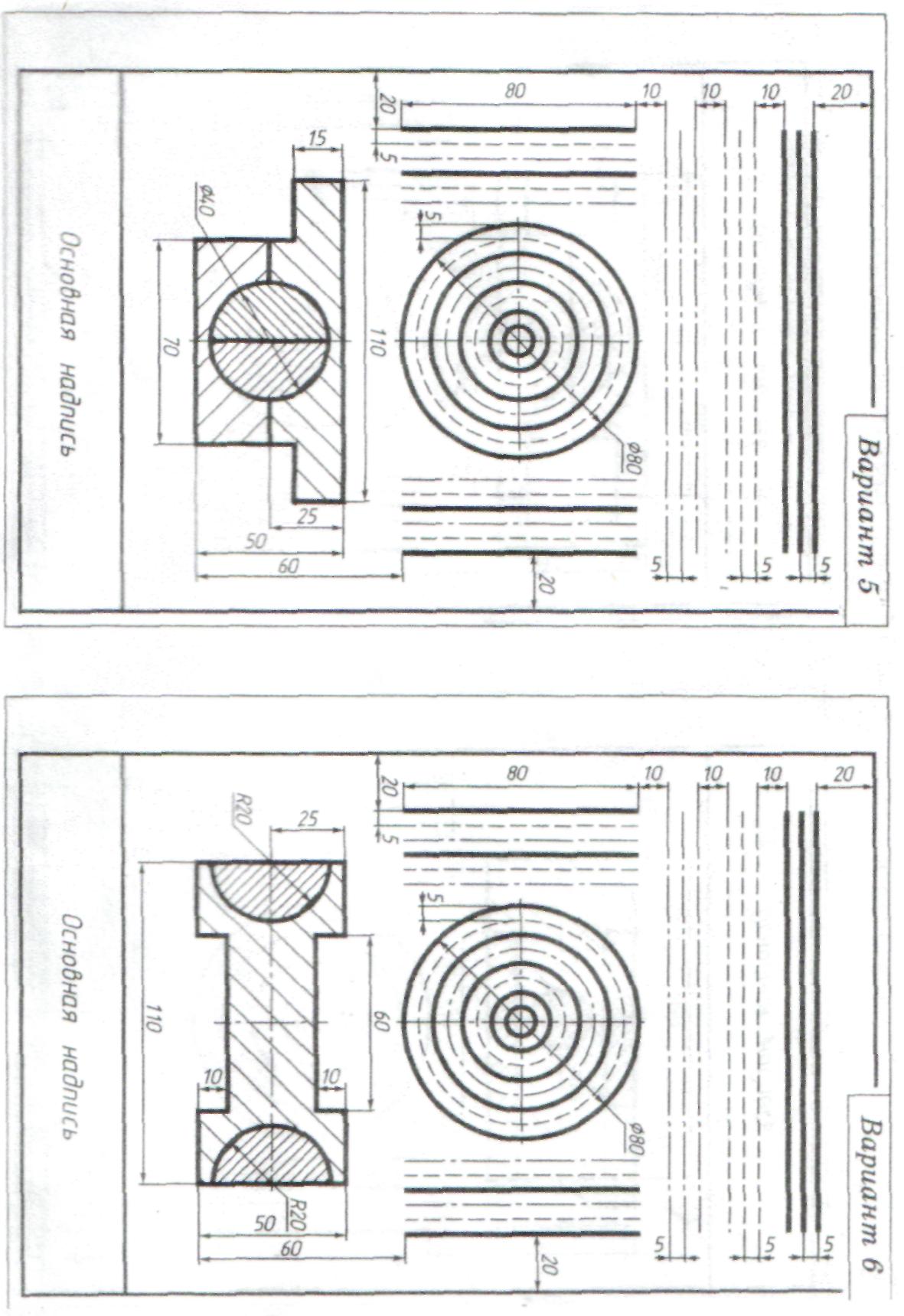

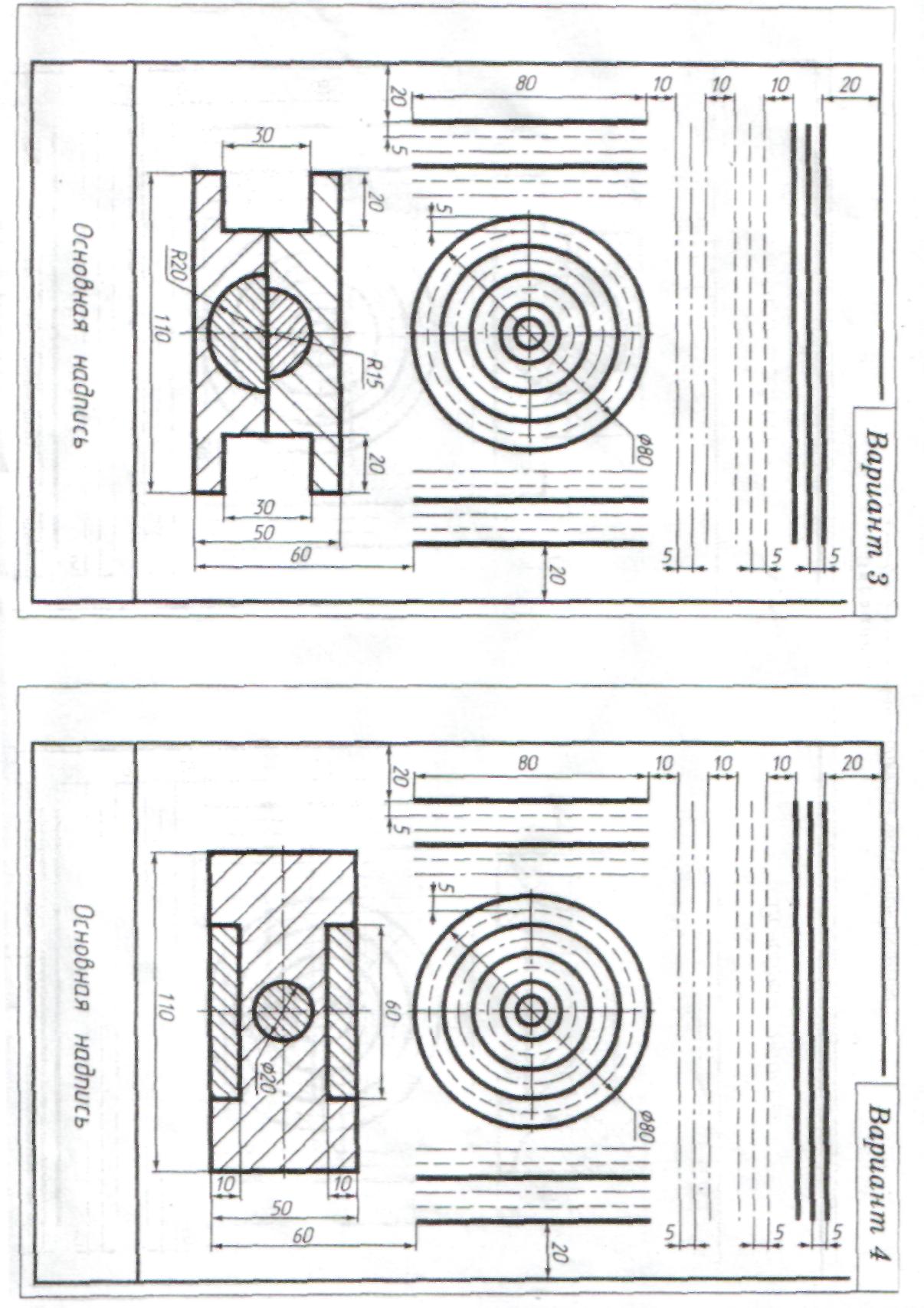

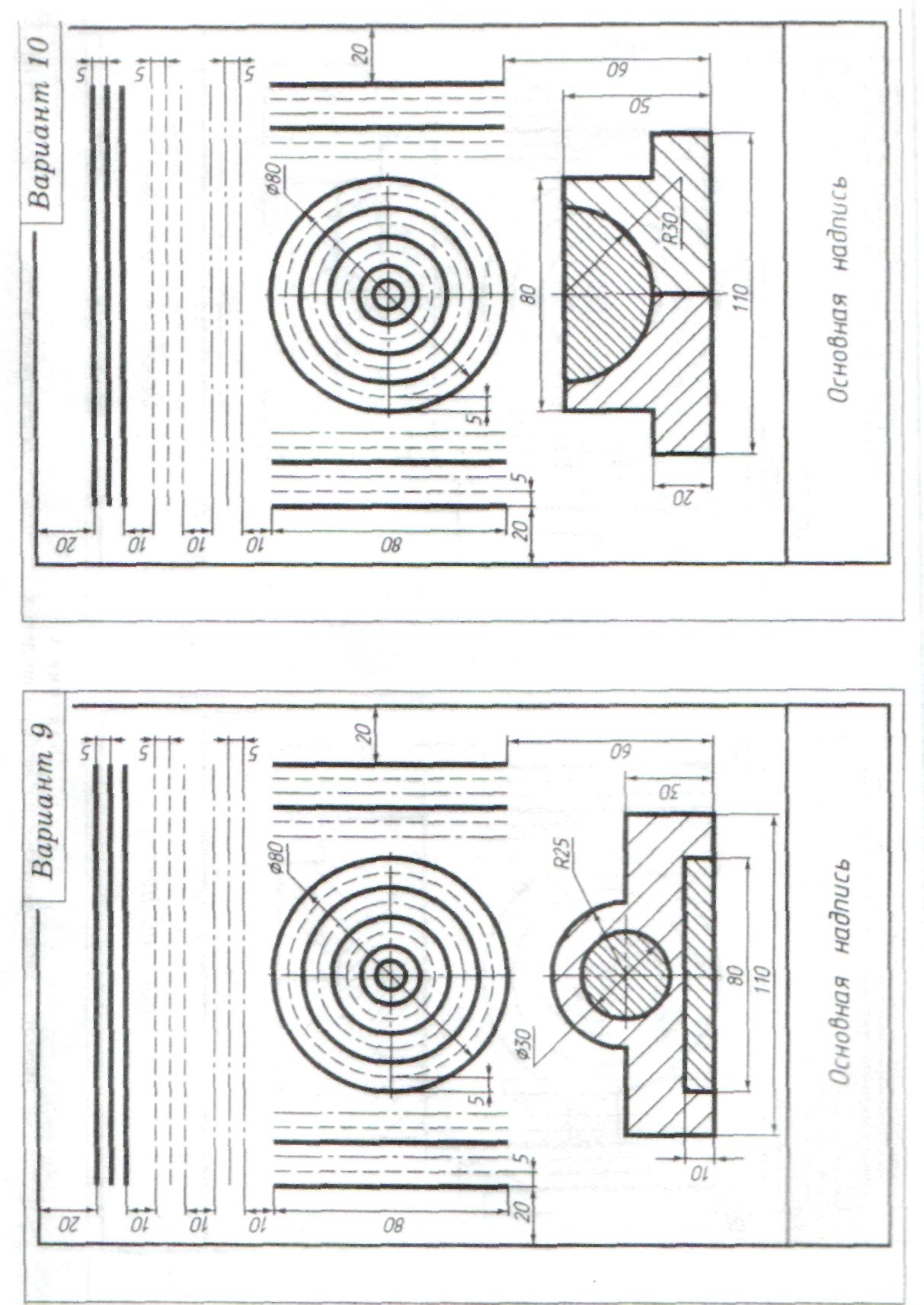

ЛИСТ 1-1
Тема «Типы линий»

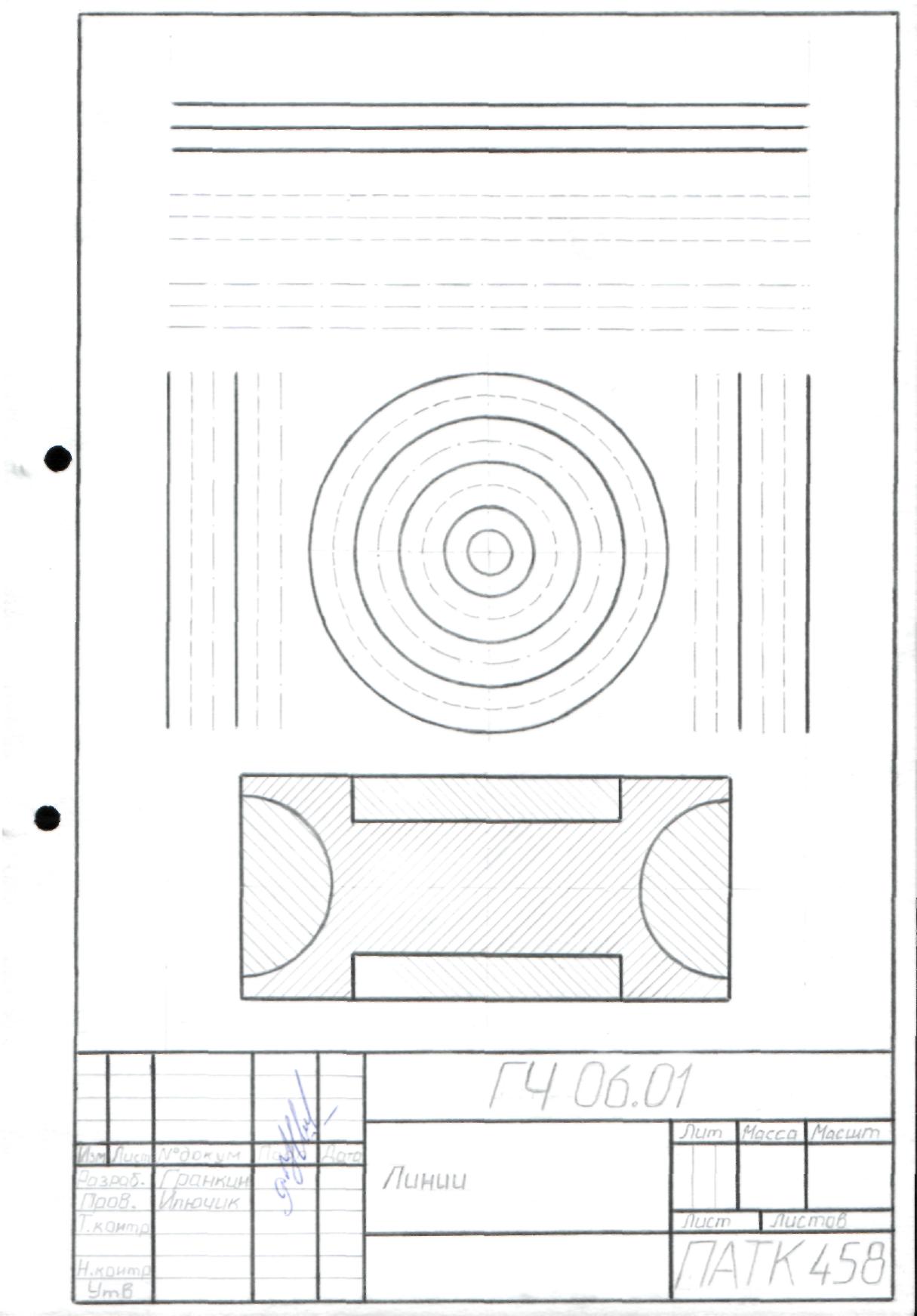

На формате А-4 выполнить задание в соответствии со своим вариантом. Чертеж располагают как показано на образце, размеры не ставить.
ЛИСТ 1-2
Тема «Шрифт типа б»
На формате А-4 выполнить алфавит прописными и строчными буквами, цифры и знаки и текст в соответствии с заданием. Основные параметры букв и цифр указаны ниже в таблицах. Правильность расположения смотри в образце.
Параметры шрифта |
обозначение |
Относительный размер |
Размеры, мм |
||||||
Высота прописных букв |
h |
(10/10)h |
10d |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
Высота строчных букв |
c |
(7/10)h |
7d |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
Толщина линий шрифта |
d |
(1/10)h |
d |
0,25 |
0,35 |
0,50 |
0,70 |
1,0 |
1,40 |
Расстояние между буквами |
a |
(2/10)h |
2d |
0,5 |
0,7 |
1,0 |
1,4 |
2,0 |
2,8 |
Минимальный шаг строк |
b |
(17/10)h |
17d |
4,3 |
6,0 |
8,5 |
12,0 |
17,0 |
24,0 |
Минимальное расстояние между словами |
e |
(6/10)h |
6d |
1,5 |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
Размеры букв и цифр
Параметры шрифта |
Обозначение |
Относительный размер |
Размеры , мм |
||||||
Высота приписных букв |
h |
(10/10)h |
10d |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
Ширина прописных букв и цифр: |
|||||||||
Г, Е, З,С, 2, 3, 5, 6, 7, 8, 9, 0 |
g |
(5/10)h |
5d |
1,3 |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
А, Д, М, Х, Ю |
(7/10)h |
7d |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
|
Ж, Ф, Ш, Щ |
(8/10)h |
8d |
2,0 |
2,8 |
4,0 |
5,6 |
8,0 |
11,2 |
|
Остальные буквы и цифра 4 |
(6/10)h |
6d |
1,5 |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
|
Цифра 1 |
(3/10)h |
3d |
0,8 |
1,0 |
1,5 |
2,1 |
3,0 |
4,2 |
|
Ширина строчных букв и цифр: |
|||||||||
з, с |
g |
(4/10)h |
4d |
1,0 |
1,4 |
2,0 |
2,8 |
4,0 |
5,6 |
м,ы, ю |
(6/10)h |
6d |
1,5 |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
|
ф, ш, щ |
(7/10)h |
7d |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
|
Остальные буквы |
(5/10)h |
5d |
1,3 |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
|
Примечания: 1. Для всего текста толщина линий должна быть одинакова.
Нижние и боковые отростки букв Д, Ц, Щ, Ъ, цифры 4 и верхний знак буквы Й должны выполняться за счет промежутков между строками и буквами. Предельные отклонения размеров букв и цифр ± 0,5 мм.
Параметры прописных и строчных букв показаны на рисунках выше. Для облегчения понимания и более правильного построения конструкции шрифта предусмотрена сетка, образованная вспомогательными линиями, в которые вписываются буквы , эта сетка уже была использована для наглядности .
