Розробка творчого проекту

з трудового навчання

Молоток слюсарний

(10 клас)

2012

Розробка творчого проекту по виготовленню молотка слюсарного

1. Розробка технічного завдання

1. Призначення проектованого виробу

   1. Визначити призначення виробу:МОЛОТОК – це металевий виріб призначений для забивання цвяхів та інших механічних операцій.

1.1.2 Експлуатаційні показники застосування виробу (виду роботи) на практиці: Молоток повинен відповідати експлуатаційним нормам. А саме молоток повинен витримувати навантаження передбачені для нього.

.

1.1.3 Вплив виробу на якість і ефективність реалізації ним експлуатаційних показників: Від якості виконання робіт, добору матеріалів залежність ефективність реалізації виробом експлуатаційних показників. Якщо ми не правильно підберемо матеріал для виробу , зробимо великі отвори, то наш молоток може злетіти з ручки.

1.1.4 Вимоги до виробів (видів робіт) даного призначення: гарний естетичний вигляд, надійне кріплення деталей, виріб повинен підкреслювати імідж виробника, зробити його так, щоб він дав змогу впізнати виробника серед конкурентів.

2. Вимоги до конструкції виробу

1.2.1 Обґрунтування конструкції виробу з точки зору його призначення і експлуатаційних показників: конструкція виробу відповідно до призначення має бути простою, надійною і водночас привабливою.

1.2.2. Вибір відповідної конфігурації виробу: виріб повинен мати мінімальну кількість деталей, в той же час надійним і функціональним.

1.2.3. Вимоги до основних частин виробу, інших елементів, які враховуватимуть експлуатаційні показники: деталі виробу повинні відповідати розмірам та формі.

3. Вимоги до матеріалів:

1.3.1 Техніко-економічні чинники, які визначають вимоги до матеріалів, придатних для виготовлення виробу: виріб повинен бути зроблений із твердої породи деревини та якісної сталі.

1.3.2. Санітарно-гігієнічні вимоги до виробу: виріб не повинен мати шкідливого випромінювання, хімічного забруднення, алергічних подразників. Краї виробу не повинні завдавати ушкоджень.

1.3.3 Експлуатаційні вимоги до виробу: виріб повинен бути безпечним для використання, легким та зручним.

1.3.4 Вимоги до матеріалів для основних частин виробу: Основними вимогами до матеріалу є чистота, однорідність, міцність. Цим вимогам відповідає деревина клена, сталевий прут та квадратний металопрокат.

1. Розробка технічної пропозиції

2.1 Аналіз зразків-аналогів

1. Аналіз форми та габаритних розмірів зразків-аналогів:

Зразок 1 Зразок 2 Зразок3

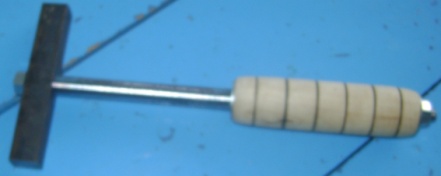

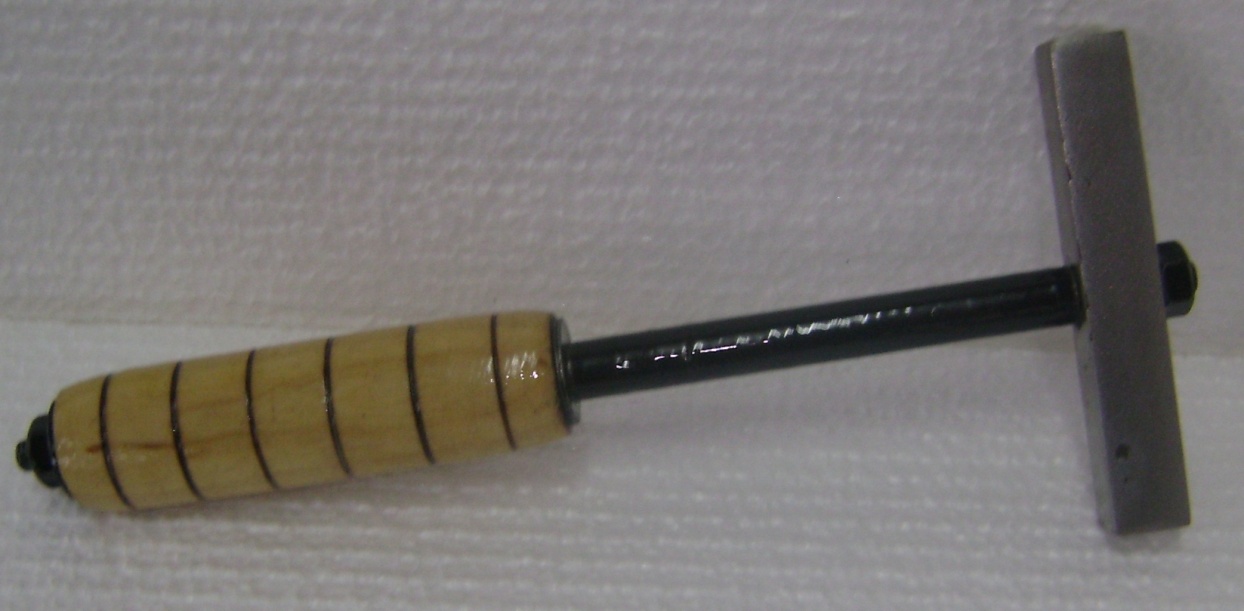

Рис. 1. Зразки-аналоги для аналізу

-призначення виробу: Молоток - це металевий виріб призначений для забивання цвяхів та інших механічних операцій (наприклад оббивання шлаку після зварювання металу).

-види матеріалів для виготовлення деталей: Для виготовлення виробу обираємо дерев’яний брусок із клена, квадратний металопрокат та стальний пруток (Ст-2).

-вид конфігурації: виріб виготовляється з дерев'яного бруска розміром 140х40х40, стального прута діаметром 12мм та довжиною230мм, квадратного металопрокату розміром 95х16х16 мм.

-вид конструкції частин та способів їх з’єднання між собою: виріб має різьбове з’єднання.

Таблиця 1.
